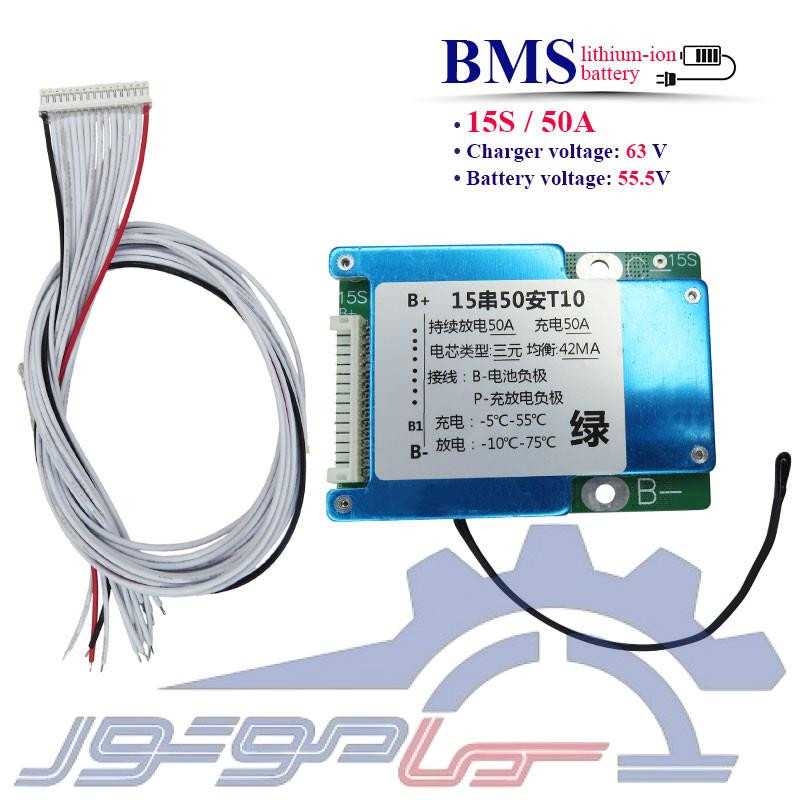

📌ماژول محافظ شارژ باتری لیتیوم یون 15 سل 50 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 15 سل 50 آمپر (BMS) یک برد مدیریت و حفاظت برای پک های باتری لیتیوم یون است که با هدف افزایش ایمنی و پایداری عملکرد باتری طراحی شده است. این برد با ولتاژ کاری 55.5 ولت و جریان کاری مداوم 50 آمپر، کنترل دقیقی بر فرآیند شارژ و دشارژ سلول ها اعمال میکند. ولتاژ شارژ 63 ولت متناسب با ساختار باتری های 15 سل بوده و امکان شارژ ایمن و استاندارد را فراهم میسازد. بهره گیری از 10 عدد ماسفت در مدار، موجب مدیریت مناسب جریان و عملکرد پایدار در شرایط مختلف کاری میشود. همچنین این BMS با برخورداری از سیستم بالانس سلول ها، اختلاف ولتاژ میان سلول های باتری را کاهش داده و به حفظ عملکرد یکنواخت پک کمک میکند. وجود سنسور دما و مدارهای حفاظتی نیز از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و اضافه جریان محافظت میکند.
🧩 ویژگی ها:
- طراحی شده برای پک های باتری لیتیوم یون 15 سل
- پشتیبانی از جریان کاری مداوم تا 50 آمپر
- استفاده از 10 عدد ماسفت
- سازگار با ولتاژ کاری 55.5 ولت و ولتاژ شارژ 63 ولت
- دارای پورت شارژ مشترک با خروجی (-P)
- مجهز به سیستم بالانس سلول ها برای مدیریت بهتر پک
- دارای سنسور دما جهت کنترل وضعیت حرارتی مدار
- حفاظت در برابر اتصال کوتاه، اضافه جریان و نوسانات ولتاژ
- مناسب برای استفاده در پروژه های باتری لیتیومی
- عملکرد مطمئن در شرایط کاری مداوم
🔧 کاربردها:
- پک های باتری لیتیوم یون 15 سل
- سیستم های ذخیره انرژی خانگی و صنعتی
- منابع تغذیه DC
- سیستم های برق اضطراری (UPS)
- پروژه های ساخت پک باتری سفارشی
- تجهیزات الکترونیکی صنعتی
- تجهیزات کنترلی و اتوماسیون
- دستگاه های قابل حمل مبتنی بر باتری
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐 دستورالعمل سیم کشی:
- اتصال کابل 16 پین: به طوری که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
- اتصال -B: سیم منفی از قطب منفی سلول اول (پایینترین ولتاژ) به -B وصل شود.
- اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B14+: نقطه اتصال بین سلول چهاردهم و پانزدهم به B14+ وصل شود.
- اتصال +B: سر مثبت سل آخر به +B وصل شود.
🚨 نکته: رعایت ترتیب صحیح سیم بندی الزامی است؛ هرگونه اشتباه در اتصال سیم ها میتواند باعث آسیب دیدن BMS شود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 15 سل 50 آمپر (BMS) با 10 عدد ماسفت، انتخابی مناسب برای مدیریت و حفاظت از پک های باتری لیتیومی است. این برد با ولتاژ کاری 55.5 ولت و ولتاژ شارژ 63 ولت، عملکردی پایدار در کنترل شارژ و دشارژ ارائه میدهد. وجود سیستم بالانس سلول ها، سنسور دما و مدارهای حفاظتی، ایمنی و کارایی باتری را افزایش داده و این محصول را برای استفاده در سیستم های ذخیره انرژی، تجهیزات الکترونیکی و پروژه های ساخت پک باتری به گزینه ای قابل اعتماد تبدیل میکند.
