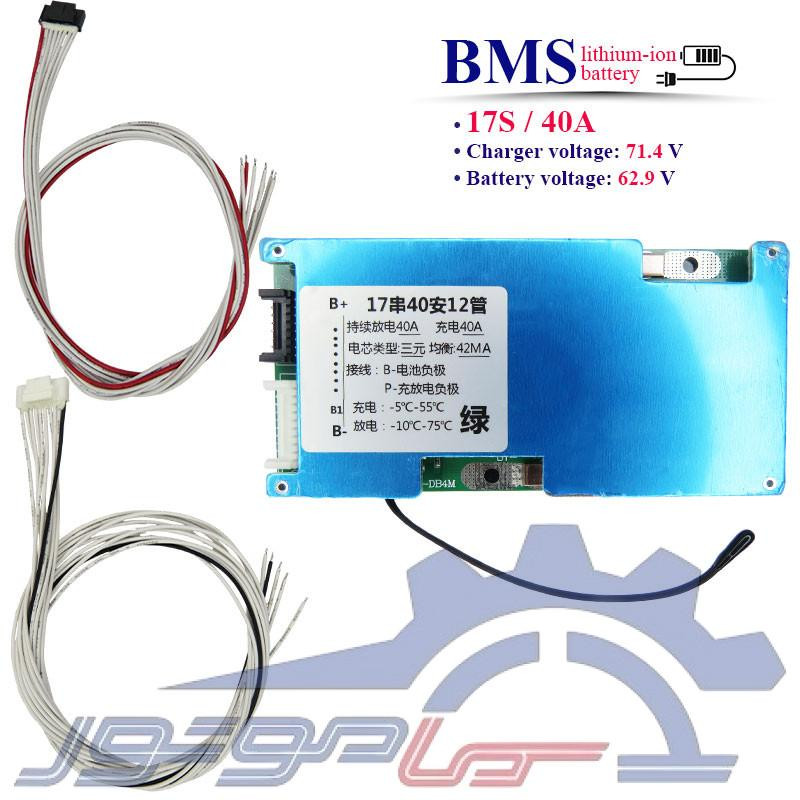

📌ماژول محافظ شارژ باتری لیتیوم یون 17 سل 40 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 17 سل 40 آمپر (BMS) برای مدیریت ایمن و حفاظت از پک های باتری لیتیومی 17 سل طراحی شده است. این برد با ولتاژ کاری 62.9 ولت و جریان کاری مداوم 40 آمپر، عملکردی مطمئن در کنترل فرآیند شارژ و دشارژ باتری ارائه میدهد. ولتاژ شارژ 71.4 ولت کاملاً متناسب با ساختار باتری های لیتیوم یون 17 سل بوده و شرایط مناسبی برای شارژ استاندارد سلول ها فراهم میکند. استفاده از 12 عدد ماسفت در مدار، باعث کنترل مناسب جریان، بهبود عملکرد برد و افزایش پایداری در شرایط کاری مختلف میشود. این BMS به سیستم های حفاظتی در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و اضافه جریان مجهز بوده و با بهره گیری از سنسور دما، وضعیت حرارتی برد و باتری را به صورت مداوم پایش میکند. همچنین سیستم بالانس داخلی، اختلاف ولتاژ بین سلول ها را مدیریت کرده و به عملکرد بهتر پک باتری کمک میکند.
🧩 ویژگی ها:
طراحی مناسب برای پک های باتری لیتیوم یون 17 سل
پشتیبانی از جریان کاری مداوم تا 40 آمپر
استفاده از 12 عدد ماسفت برای کنترل جریان مدار
سازگار با ولتاژ کاری 62.9 ولت و ولتاژ شارژ 71.4 ولت
دارای سیستم بالانس جهت هماهنگ سازی ولتاژ سلول ها
مجهز به سنسور دما برای کنترل شرایط حرارتی
حفاظت در برابر شارژ و دشارژ بیش از حد
محافظت در برابر اتصال کوتاه و اضافه جریان
عملکرد پایدار در استفاده های مداوم
مناسب برای ساخت و تعمیر انواع پک باتری لیتیومی
🔧 کاربردها:
- پک های باتری لیتیوم یون 17 سل
- سیستم های ذخیره انرژی کوچک و متوسط
- سیستم های برق اضطراری (UPS)
- پروژه های ساخت باتری سفارشی
- تجهیزات الکترونیکی قابل حمل
- منابع تغذیه DC
- پروژه های رباتیک و اتوماسیون
- تجهیزات کنترلی و صنعتی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- هیتسینک فلزی BMS دارای لایه اکسید است که در صورت آسیب رساندن، رسانا خواهد شد.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐 دستورالعمل سیم کشی:
- اتصال کابل 18 پین: به طوری که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
- اتصال -B: سیم منفی از قطب منفی سلول اول (پایینترین ولتاژ) به -B وصل شود.
- اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B16+: نقطه اتصال بین سلول شانزدهم و هفدهم به B16+ وصل شود.
- اتصال +B: سر مثبت سل آخر به +B وصل شود.
🚨 نکته: رعایت ترتیب صحیح سیم بندی ضروری است؛ هرگونه اتصال نادرست ممکن است باعث آسیب دیدن برد محافظ شود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 17 سل 40 آمپر (BMS) یک گزینه مناسب برای حفاظت و مدیریت پک های باتری لیتیومی در کاربردهای مختلف است. این برد با ولتاژ کاری 62.9 ولت، ولتاژ شارژ 71.4 ولت و 12 عدد ماسفت، کنترل دقیق فرآیند شارژ و دشارژ را انجام میدهد. بهره مندی از سیستم بالانس سلول ها، سنسور دما و حفاظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و اضافه جریان، موجب افزایش ایمنی و پایداری عملکرد پک باتری شده و این محصول را به انتخابی مناسب برای پروژه های الکترونیکی، منابع تغذیه و سیستم های ذخیره انرژی تبدیل میکند.
