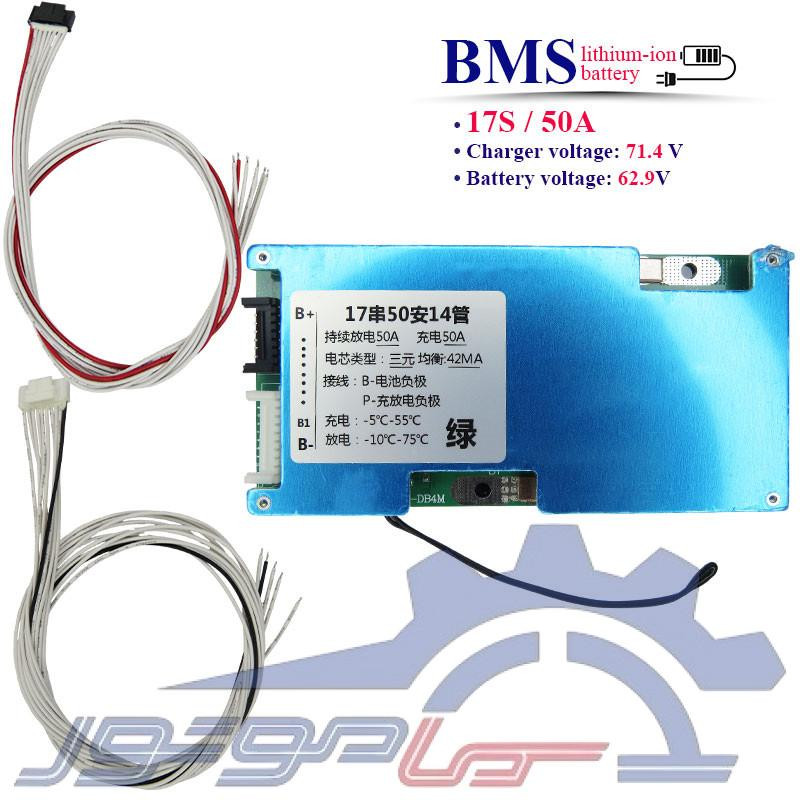

📌 ماژول محافظ شارژ باتری لیتیوم یون 17 سل 50 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 17 سل 50 آمپر (BMS) به منظور کنترل ایمن و افزایش پایداری عملکرد پک های باتری لیتیومی طراحی شده است. این برد با ولتاژ کاری 62.9 ولت و قابلیت عبور جریان 50 آمپر، مدیریت فرآیند شارژ و دشارژ را با دقت بالایی انجام میدهد. ولتاژ شارژ 71.4 ولت مطابق با ساختار باتری های 17 سل لیتیوم یون بوده و شرایط مناسبی برای شارژ استاندارد سلول ها فراهم میکند. استفاده از 14 عدد ماسفت در مدار، موجب توزیع مناسب جریان، کاهش تنش الکتریکی و عملکرد مطمئن در شرایط مختلف میشود. این ماژول با بهره گیری از سیستم های حفاظتی داخلی، از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و اضافه جریان محافظت کرده و به کمک سنسور دما، وضعیت حرارتی مدار را نیز تحت کنترل قرار میدهد. همچنین سیستم بالانس سلول ها باعث حفظ یک نواختی ولتاژ بین سلول های باتری میشود.
🧩 ویژگی ها:
طراحی شده برای پک های باتری لیتیوم یون 17 سل
قابلیت عبور جریان کاری تا 50 آمپر
بهره مند از 14 عدد ماسفت
سازگار با ولتاژ کاری 62.9 ولت و شارژ 71.4 ولت
دارای سیستم بالانس جهت هم سطح سازی ولتاژ سلول ها
مجهز به سنسور دما برای کنترل شرایط حرارتی
حفاظت در برابر شارژ و دشارژ بیش از حد باتری
محافظت در برابر اتصال کوتاه و اضافه جریان
طراحی مناسب برای افزایش ایمنی پک باتری
عملکرد پایدار در کاربردهای روزمره و نیمه صنعتی
🔧 کاربردها:
- پک های باتری لیتیوم یون 17 سل
- سیستم های ذخیره انرژی کوچک
- منابع تغذیه DC
- سیستم های برق اضطراری (UPS)
- پروژه های ساخت پک باتری سفارشی
- تجهیزات الکترونیکی مبتنی بر باتری
- تجهیزات کنترلی و اتوماسیون
- پروژه های تحقیقاتی و آزمایشگاهی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐 دستورالعمل سیم کشی:
- اتصال کابل 18 پین: به طوری که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
- اتصال -B: سیم منفی از قطب منفی سلول اول (پایینترین ولتاژ) به -B وصل شود.
- اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B16+: نقطه اتصال بین سلول شانزدهم و هفدهم به B16+ وصل شود.
- اتصال +B: سر مثبت سل آخر به +B وصل شود.
🚨 نکته: رعایت ترتیب صحیح سیم بندی الزامی است؛ هرگونه اتصال نادرست ممکن است باعث آسیب دیدن برد محافظ شود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 17 سل 50 آمپر (BMS) یک راهکار مناسب برای حفاظت و مدیریت پک های باتری لیتیومی در کاربردهای مختلف است. این برد با ولتاژ کاری 62.9 ولت، ولتاژ شارژ 71.4 ولت و 14 عدد ماسفت، امکان کنترل دقیق فرآیند شارژ و دشارژ را فراهم میکند. وجود سیستم بالانس سلول ها، سنسور دما و حفاظت در برابر خطاهای الکتریکی، باعث افزایش ایمنی و پایداری عملکرد باتری شده و این محصول را به انتخابی مناسب برای پروژه های الکترونیکی، منابع تغذیه و سیستم های ذخیره انرژی تبدیل میکند.
