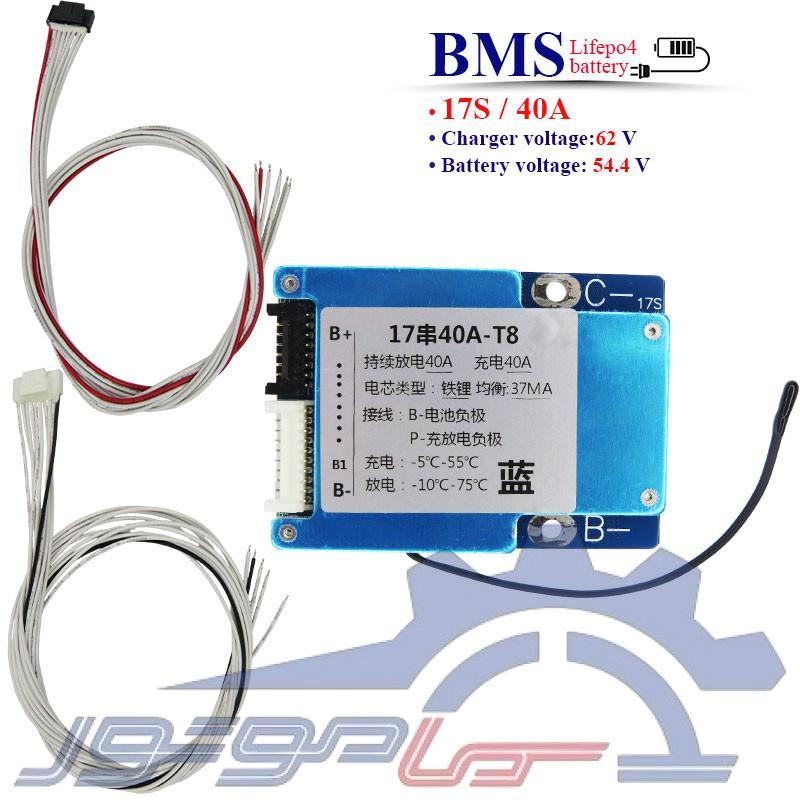

📌ماژول محافظ شارژ باتری لیتیوم فسفات 17 سل 40 آمپر🔋
ماژول محافظ شارژ باتری لیتیوم فسفات 17 سل 40 آمپر (BMS) جهت کنترل و حفاظت تخصصی پک‌های باتری LiFePO4 طراحی شده است. این برد با پشتیبانی از جریان کاری 40 آمپر و ولتاژ کاری 54.4 ولت، عملکرد پایدار در مدیریت فرآیند شارژ و دشارژ سلول‌ها را فراهم می‌نماید. ولتاژ شارژ 62 ولت متناسب با ساختار شیمیایی باتری‌های لیتیوم فسفات تنظیم شده و برای استفاده در سیستم‌های 17S بهینه سازی شده است ، این BMS با بهره گیری از 8 عدد ماسفت، کنترل دقیق جریان و سوئیچینگ توان را در مدار انجام می‌دهد و در شرایط مختلف عملکردی پایدار ارائه می‌دهد. وجود سیستم حفاظت داخلی، از سلول‌های باتری در برابر شارژ بیش از حد، دشارژ عمیق، جریان غیرمجاز و اتصال کوتاه محافظت می‌کند، این ماژول به دلیل ساختار شیمیایی LiFePO4، برای کاربردهایی با چرخه‌های شارژ طولانی و عملکرد مداوم طراحی شده و در سیستم‌های انرژی پایدار مورد استفاده قرار می‌گیرد. همچنین وجود سنسور دما، امکان کنترل شرایط حرارتی و افزایش ایمنی عملکرد را فراهم می‌سازد.
🧩 ویژگی‌ها :
- طراحی اختصاصی برای ساختار باتری‌های لیتیوم فسفات 17 سل
- پشتیبانی از جریان کاری پایدار تا 40 آمپر
- بهینه‌سازی شده برای عملکرد یکنواخت در بارهای مداوم
- استفاده از 8 عدد ماسفت جهت کنترل دقیق جریان و کاهش تنش حرارتی
- سازگار با ولتاژ کاری 54.4 ولت و شارژ 62 ولت
- واکنش سریع در برابر خطاهای الکتریکی و نوسانات ولتاژ
- مناسب برای سیستم‌های انرژی با نیاز به عملکرد پایدار
- افزایش سطح ایمنی در شرایط کاری مختلف
- طراحی شده برای مدیریت دقیق توان در پک‌های 17 سل
- کاهش احتمال آسیب به سلول‌ها در شرایط کاری سنگین
🔧 کاربردها:
- سیستم‌های ذخیره انرژی خانگی و صنعتی
- پروژه‌های باتری سفارشی و DIY
- تجهیزات قابل حمل با توان بالا
- اسکوترها و وسایل برقی سبک
- سیستم‌های برق اضطراری (UPS)
- پروژه‌های الکترونیکی مبتنی بر باتری لیتیومی
- منابع تغذیه سیار و پاوربانک‌های صنعتی
- تجهیزات کنترلی و مخابراتی
⚠️نکات مهم:
- هرگز از BMS لیتیوم یون برای پک لیتیوم فسفات استفاده نکنید. زیرا ولتاژ کاری متفاوت است.
- از ضربه زدن یا وارد کردن فشار به برد BMS پرهیز کنید.
- BMS را باز نکنید و در ساختار آن تغییر ایجاد نکنید.
- تماس مستقیم BMSبا نوار نیکل یا هسته سلول ممنوع است.
- ترتیب اتصال سیم‌های B0 تا B+ را کاملاً رعایت کنید؛ هرگونه اشتباه منجر به سوختن مدار خواهد شد.
- استفاده از دو BMS به‌صورت سری یا موازی ممنوع است.
- از اتصال اشتباه سیم‌ها خودداری کنید؛ ترتیب سیم‌کشی باید دقیق باشد.
- تمام سلول‌ها باید از یک مدل، با ظرفیت و ولتاژ برابر باشند.
- از ترکیب سلول‌های قدیمی و جدید یا برندهای مختلف در یک پک باتری اجتناب کنید.
- در لحیم‌کاری، از گرم شدن بیش از حد سلول‌ها جلوگیری کنید.
- در زمان نصب، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید.
- از تماس BMS با آب و رطوبت خودداری کنید؛ خطر اتصال کوتاه وجود دارد.
- باتری را فقط در محدوده دمای مجاز شارژ و دشارژ کنید؛ شارژ در دمای زیر صفر مجاز نیست.
- حتماً از سنسور دما (NTC) برای پایش دمای پک استفاده کنید.
- پس از نصب، از عملکرد صحیح بالانسر، حفاظت در برابر ولتاژ بالا و قطع تخلیه پایین اطمینان حاصل کنید.
📐دستورالعمل سیم کشی:
- اتصال کابل 10 و 8 پین به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B16+: نقطه اتصال بین سلول شانزدهم و هفدهم به B16+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع‌بندی:
ماژول محافظ باتری لیتیوم فسفات 17 سل 40 آمپر (BMS) یک راهکار تخصصی برای مدیریت ایمن پک‌های LiFePO4 در سیستم‌های ذخیره انرژی محسوب می‌شود. این برد با پشتیبانی از جریان کاری 40 آمپر و ساختار 17 سل، عملکردی پایدار در شرایط کاری مختلف ارائه می‌دهد. استفاده از 8 عدد ماسفت در طراحی مدار، موجب کنترل دقیق جریان و افزایش پایداری عملکرد می‌شود. این ماژول با تمرکز بر ایمنی، دقت و پایداری عملیاتی، گزینه‌ای مناسب برای کاربردهای صنعتی و سیستم‌های انرژی به شمار می‌رود.
