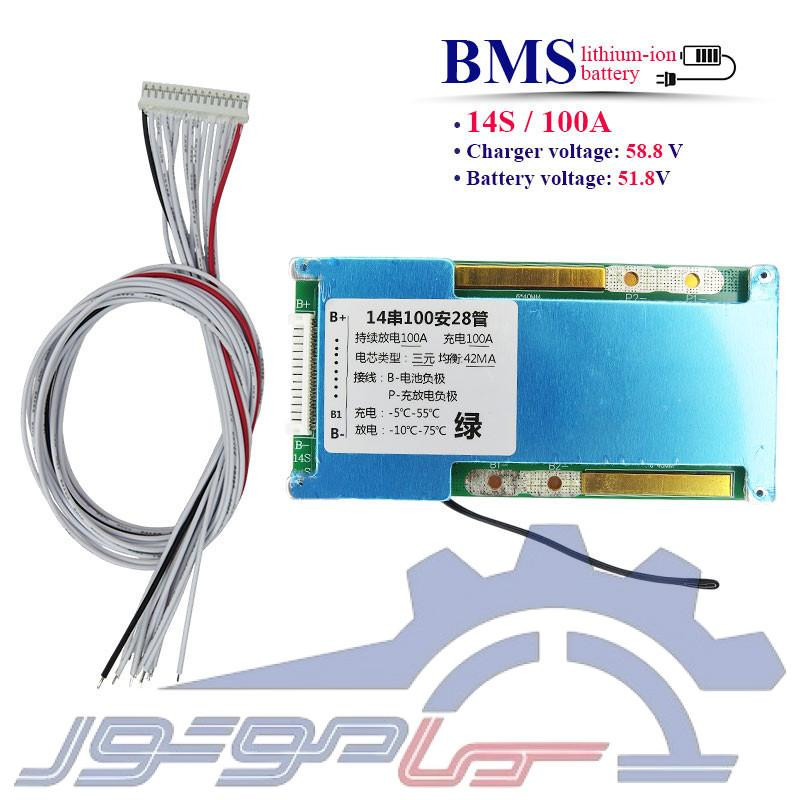

📌سیستم مدیریت و کنترل باتری لیتیوم یون14 سل 100 آمپر🔋
این برد محافظ باتری لیتیوم یون (BMS) مخصوص پک‌های 14 سل طراحی شده و با ولتاژ کاری 51.8 ولت عملکرد پایدار و ایمنی را برای سیستم باتری فراهم می‌کند. این ماژول قابلیت پشتیبانی از حداکثر ولتاژ شارژ 58.8 ولت را دارد و از باتری در برابر شارژ بیش از حد محافظت می‌کند. جریان کاری مداوم آن 100 آمپر بوده و برای سیستم‌های پرقدرت و صنعتی مناسب است. این برد با داشتن سیستم بالانس سلول‌ها باعث تنظیم یکنواخت ولتاژ بین سلول‌های 14S میشود. همچنین در برابر دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه محافظت کامل ارائه می‌دهد. وجود سنسور دما باعث کنترل شرایط کاری و افزایش ایمنی در بازه‌های مختلف دمایی میشود. این BMS با پشتیبانی از جریان 100 آمپر، توان بالایی در مدیریت مصرف انرژی دارد. ولتاژ 51.8 ولت در حالت کاری و 58.8 ولت در حالت شارژ، عملکرد استاندارد پک باتری را تضمین می‌کند. این ماژول با کابل 15 سیم ارتباط سلول‌ها را به‌صورت دقیق برقرار می‌کند. در مجموع این محصول یک گزینه مطمئن برای مدیریت و حفاظت باتری‌های لیتیوم یون 14 سل محسوب میشود.
🧩 ویژگی‌ها:
- محافظت هوشمند از پک باتری در شرایط شارژ و مصرف
- جلوگیری از نوسانات خطرناک ولتاژ در سلول‌ها
- قطع خودکار مدار در صورت عبور جریان غیرمجاز
- محافظت در برابر اتصال کوتاه برای افزایش ایمنی سیستم
- پشتیبانی از متعادل‌سازی ولتاژ بین سلول‌ها
- مجهز به سنسور دما (NTC) برای کنترل شرایط حرارتی
- عملکرد پایدار در جریان‌های بالا تا 100 آمپر
- طراحی مناسب برای پک‌های14 سل لیتیوم یون
- امکان استفاده از کلید کنترلی برای مدیریت روشن/خاموش
- افزایش طول عمر و بازدهی کلی باتری
🔧 کاربردها:
- سیستم‌های ذخیره انرژی خانگی و صنعتی
- پروژه‌های باتری سفارشی و DIY
- تجهیزات قابل حمل با توان بالا
- اسکوترها و وسایل برقی سبک
- سیستم‌های برق اضطراری (UPS)
- پروژه‌های الکترونیکی مبتنی بر باتری لیتیومی
- منابع تغذیه سیار و پاوربانک‌های صنعتی
- تجهیزات کنترلی و مخابراتی
📐دستورالعمل سیم کشی:
- اتصال کابل 15 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B13+: نقطه اتصال بین سلول سیزدهم چهاردهم به B13+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
⚠️ نکات مهم:
- این ماژول فقط برای باتری‌های لیتیوم یون (Li-ion) طراحی شده است.
- در زمان نصب، ترتیب سیم‌های سلول‌ها باید دقیق و بدون خطا رعایت شود.
- استفاده از سلول‌های هم‌ظرفیت و هم‌ولتاژ ضروری است.
- قبل از اتصال بار یا شارژر، از درست بودن سیم‌کشی اطمینان حاصل شود.
- از اتصال کوتاه در خروجی‌ها جداً خودداری شود.
- برد نباید در معرض رطوبت یا شرایط نامناسب محیطی قرار گیرد.
- نصب اشتباه ممکن است باعث آسیب جدی به BMS شود.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
🧾 جمع‌بندی:
این برد محافظ باتری لیتیوم یون 14 سل (BMS) با قابلیت تحمل جریان کاری 100 آمپر و ولتاژ کاری 51.8 ولت، یک گزینه قدرتمند و مطمئن برای مدیریت پک‌های باتری پرتوان محسوب میشود. وجود سیستم بالانس سلول‌ها، سنسور دما و حفاظت‌های کامل در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه و جریان اضافه باعث افزایش ایمنی و طول عمر باتری میشود. همچنین پشتیبانی از ولتاژ شارژ 58.8 ولت و طراحی مناسب برای سیستم‌های صنعتی و پرمصرف، این محصول را به انتخابی ایده‌آل برای کاربردهای حرفه‌ای تبدیل کرده است.
