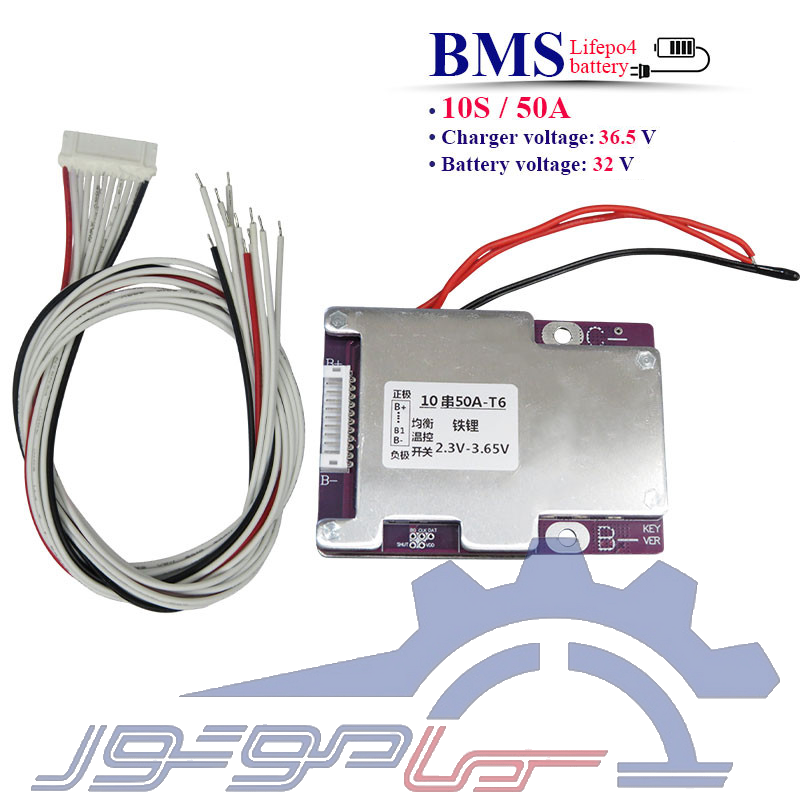

ماژول محافظ باتری لیتیوم فسفات 10 سل 50 آمپر

مرجع BMS00200

نوع BMS: لیتیوم فسفات (LiFePO4)
تعداد سلول: 10 سل
جریان کاری: 50 آمپر
ولتاژ کاری: 32 ولت
حداکثر ولتاژ شارژ: 36.5 ولت
محدوده ولتاژ هر سلول: 2.3 تا 3.65 ولت
دارای حفاظت کامل (شارژ / دشارژ / اتصال کوتاه / جریان اضافی)
دارای سیستم کنترل و مدیریت سلول‌ها
قابلیت نصب کلید روشن/خاموش
دارای سوکت سیم‌کشی سلول‌ها

توضیحات
جزئیات محصول

توضیحات

📌ماژول محافظ باتری لیتیوم فسفات 10 سل 50 آمپر (BMS 10S 30A)🔋

ماژول BMS 10S 50A یک سیستم مدیریت باتری برای پک‌های لیتیوم آهن فسفات (LiFePO4) است که وظیفه آن کنترل شرایط عملکرد سلول‌ها و جلوگیری از آسیب‌های احتمالی در زمان شارژ و مصرف باتری می‌باشد. این برد با نظارت بر ولتاژ هر سلول، از بروز خطاهایی مانند شارژ بیش از حد، کاهش بیش از حد ولتاژ، جریان غیرمجاز و اتصال کوتاه جلوگیری کرده و به پایداری عملکرد پک کمک می‌کند. این مدل برای پک‌های 10 سل طراحی شده و با جریان کاری 50 آمپر، در پروژه‌های ذخیره انرژی و سیستم‌های باتری قابل استفاده است. همچنین امکان اتصال سیم‌های سلول‌ها و استفاده از کلید روشن و خاموش روی مدار در آن در نظر گرفته شده است ، ولتاژ کاری این ماژول 32 ولت بوده و حداکثر ولتاژ شارژ آن 36.5 ولت است. همچنین محدوده ولتاژ هر سلول بین 2.3 تا 3.65 ولت تعریف شده که باعث عملکرد ایمن و استاندارد پک باتری می‌شود.

🧩 ویژگی‌ها:

محافظت در برابر شارژ بیش از حد سلول‌ها
محافظت در برابر دشارژ بیش از حد باتری
محافظت در برابر اضافه جریان
محافظت در برابر اتصال کوتاه
متعادل‌سازی ولتاژ سلول‌ها
کنترل و بررسی وضعیت سلول‌های باتری
کمک به افزایش عمرو پایداری پک باتری
مناسب برای باتری‌های لیتیوم آهن فسفات (LiFePO4)
قابلیت نصب کلید روشن/خاموش
عملکرد پایدار در شرایط کاری مختلف
مناسب برای پک‌های 10 سل
دارای سوکت سیم‌کشی سلول‌ها

🔧 کاربردها:

سیستم‌های ذخیره انرژی خورشیدی
تجهیزات برق اضطراری (UPS)
پک‌های باتری سفارشی LiFePO4
پروژه‌های الکترونیکی و DIY
تجهیزات قابل حمل باتری‌دار
اسکوتر و دوچرخه برقی
تجهیزات کنترلی و مخابراتی
سیستم‌های تغذیه DC

⚙️ عملکرد حفاظتی:

جلوگیری از افزایش بیش از حد ولتاژ سلول‌ها هنگام شارژ
جلوگیری از کاهش بیش از حد ولتاژ سلول‌ها هنگام مصرف
محدود کردن جریان بیشتر از مقدار مجاز
محافظت در برابر اتصال کوتاه خروجی
کنترل شرایط غیرعادی پک باتری

📐 سیم‌کشی:

در این ماژول، سیم‌های بالانس به نقاط اتصال بین سلول‌ها وصل می‌شوند و ترتیب سیم‌کشی باید دقیق انجام شود.

B- به منفی سلول اول
B1 به اتصال بین سلول اول و دوم
B2 به اتصال بین سلول دوم و سوم
B3 به اتصال بین سلول سوم و چهارم
B4 به اتصال بین سلول چهارم و پنجم
B5 به اتصال بین سلول پنجم و ششم
B6 به اتصال بین سلول ششم و هفتم
B7 به اتصال بین سلول هفتم و هشتم
B8 به اتصال بین سلول هشتم و نهم
B9 به اتصال بین سلول نهم و دهم
B+ به مثبت سلول دهم

بعد از تکمیل سیم‌کشی سلول‌ها، شارژر و مصرف‌کننده به خروجی‌های مشخص‌شده روی برد متصل می‌شوند.

⚠️ نکات مهم:

این ماژول مخصوص باتری های LiFePO4 است.
از اتصال اشتباه سیم های سلول خودداری شود.
تمامی سلول های پک باید دارای مشخصات یکسان باشند.
قبل از اتصال بار یا شارژر، سیم کشی سلول ها بررسی شود.
از تماس برد با رطوبت و شرایط محیطی نامناسب جلوگیری شود.
از ایجاد اتصال کوتاه در خروجی های برد خودداری گردد.

🧾 جمع‌بندی:

ماژول محافظ باتری لیتیوم فسفات 10 سل 50 آمپر (BMS 10S-50A) برای مدیریت و حفاظت پک‌های LiFePO4 طراحی شده است. این برد با کنترل وضعیت سلول‌ها و محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه، باعث عملکرد ایمن‌تر باتری می‌شود. همچنین با متعادل‌ سازی سلول‌ها به حفظ پایداری پک و افزایش عمر باتری کمک می‌کند و برای ساخت و استفاده از پک‌های 10 سل لیتیوم فسفات گزینه‌ای مناسب است.

ADM_04

جزئیات محصول

مرجع BMS00200

مشخصات

نوع کالا: برد محافط باتری لیتیومی
وضعیت قطعه: نو
وزن (گرم): 72.91
محافظت اضافه جریان: دارد
ابعاد: 12.8*56*78 میلیمتر
سنسور دما: دارد
نوع باتری: لیتیوم فسفات
ولتاژ باتری(V): 32
ولتاژ شارژر(V): 36.5
تعداد سل: 10
تعداد MOSFET: 6
تعداد سل:: 10 سل
پورت شارژر و خروجی: مشترک
رنج ولتاژ: 21 الی 50 ولت
رنج جریان: 30 الی 60 آمپر
بالانسر: Passive
