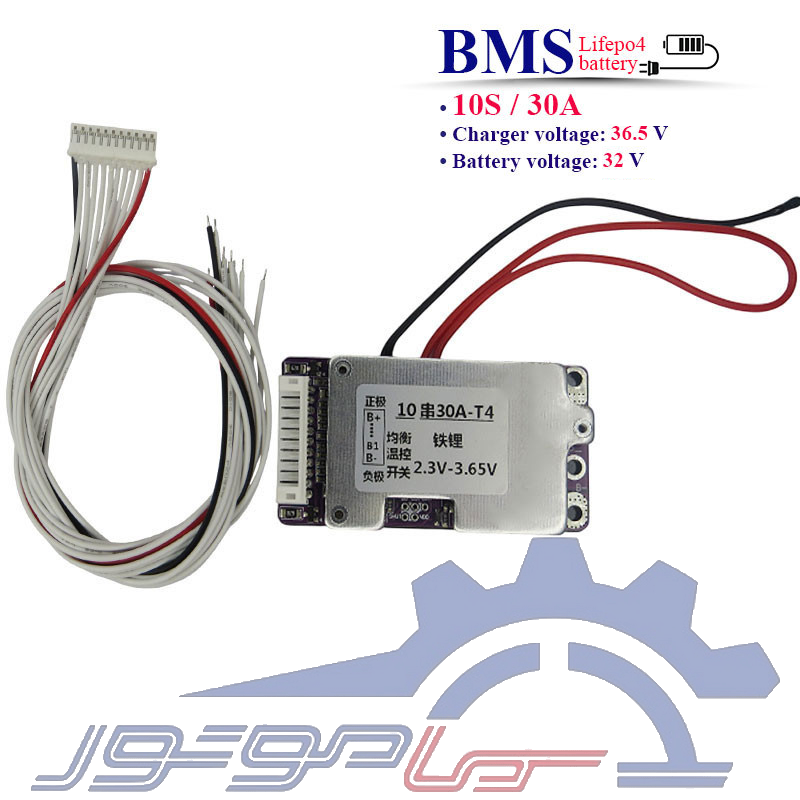

🔋 ماژول محافظ باتری لیتیوم فسفات 10 سل 30 آمپر (BMS 10S 30A)
ماژول BMS 10S 30A یک برد مدیریت و حفاظت باتری است که برای پک های 10 سل لیتیوم آهن فسفات (LiFePO4) طراحی شده است. این ماژول وظیفه کنترل ولتاژ سلول ها و محافظت از باتری در شرایط غیرعادی را بر عهده دارد و از آسیب هایی مثل شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه جلوگیری میکند. باتری های لیتیوم آهن فسفات به دلیل طول عمر بالا، پایداری شیمیایی مناسب و ایمنی بیشتر نسبت به بسیاری از فناوری های ذخیره سازی انرژی، در کاربردهای مختلف مورد استفاده قرار میگیرند این ماژول با پایش مداوم وضعیت سلول ها، شرایط کاری باتری را در محدوده مجاز نگه میدارد و از کاهش عمر مفید پک جلوگیری میکند.جریان نامی این برد 30 آمپر بوده و برای انواع پک های 10 سل LiFePO4 مورد استفاده قرار میگیرد. همچنین امکان نصب کلید روشن و خاموش بر روی مدار وجود دارد که مدیریت و کنترل سیستم را در بسیاری از پروژه ها ساده تر میکند.
🧩 ویژگی ها:
- محافظت در برابر شارژ بیش از حد سلول ها
- محافظت در برابر دشارژ بیش از حد باتری
- محافظت در برابر اضافه جریان
- محافظت در برابر اتصال کوتاه
- متعادل سازی ولتاژ سلول ها
- پایش مداوم وضعیت سلول های باتری
- افزایش ایمنی و طول عمر پک باتری
- مناسب برای باتری های لیتیوم آهن فسفات (LiFePO4)
- قابلیت نصب کلید روشن/خاموش
- عملکرد پایدار در شرایط کاری مختلف
- طراحی مناسب برای پک های 10 سل
- نصب و سیم کشی آسان
🔧 کاربردها:
- سیستم های ذخیره انرژی خورشیدی
- تجهیزات روشنایی اضطراری
- سامانه های برق پشتیبان (UPS)
- پک های باتری سفارشی LiFePO4
- پروژه های الکترونیکی و DIY
- تجهیزات قابل حمل مبتنی بر باتری
- اسکوترهای برقی
- دوچرخه های برقی سبک
- تجهیزات مخابراتی و کنترلی
⚙️ عملکرد حفاظتی:
- افزایش ولتاژ هر سلول در زمان شارژ
- کاهش بیش از حد ولتاژ سلول ها در زمان مصرف باتری
- عبور جریان بیش از حد مجاز
- اتصال کوتاه در خروجی
- بروز شرایط غیرعادی در عملکرد پک باتری
🔧 موارد استفاده:
این BMS برای ساخت و تعمیر پک های لیتیوم آهن فسفات 10 سل مناسب بوده و در تجهیزاتی مانند سیستم های ذخیره انرژی، روشنایی اضطراری، تجهیزات قابل حمل، پروژه های الکترونیکی، سامانه های خورشیدی کوچک و سایر کاربردهای مبتنی بر باتری LiFePO4 مورد استفاده قرار میگیرد.
📐 سیم کشی:
- در این ماژول، سیم های بالانس به نقاط اتصال بین سلول ها متصل میشوند و ترتیب اتصال باید به صورت دقیق رعایت گردد.
- B- به منفی سلول اول
- B1 به اتصال بین سلول اول و دوم
- B2 به اتصال بین سلول دوم و سوم
- B3 به اتصال بین سلول سوم و چهارم
- B4 به اتصال بین سلول چهارم و پنجم
- B5 به اتصال بین سلول پنجم و ششم
- B6 به اتصال بین سلول ششم و هفتم
- B7 به اتصال بین سلول هفتم و هشتم
- B8 به اتصال بین سلول هشتم و نهم
- B9 به اتصال بین سلول نهم و دهم
- B+ به مثبت سلول دهم
- پس از تکمیل سیم کشی سلول ها، اتصالات مربوط به شارژر و مصرف کننده به خروجی های تعیین شده روی برد متصل میشوند.
⚠️ نکات مهم:
- این ماژول مخصوص باتری های LiFePO4 است.
- از اتصال اشتباه سیم های سلول خودداری شود.
- تمامی سلول های پک باید دارای مشخصات یکسان باشند.
- قبل از اتصال بار یا شارژر، سیم کشی سلول ها بررسی شود.
- از تماس برد با رطوبت و شرایط محیطی نامناسب جلوگیری شود.
- از ایجاد اتصال کوتاه در خروجی های برد خودداری گردد.
🧾جمع بندی:
ماژول محافظ باتری لیتیوم فسفات 10 سل 30 آمپر (BMS 10S-30A) برای مدیریت و حفاظت از پک های باتری LiFePO4 طراحی شده است. این برد با پایش مداوم ولتاژ سلول ها و محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه، از باتری در برابر آسیب های احتمالی محافظت میکند. همچنین با متعادل سازی ولتاژ سلول ها، به عملکرد پایدارتر پک باتری و افزایش طول عمر آن کمک میکند. این ماژول گزینه ای مناسب برای ساخت و نگهداری پک های 10 سل لیتیوم فسفات در کاربردهای مختلف به شمار میرود. 🔋
