ماژول محافظ باتری لیتیوم فسفات 6 سل 30 آمپر

مرجع BMS00185

نوع BMS: لیتیوم فسفات (LiFePO4)
تعداد سلول: 6 سل
ماکزیمم جریان خروجی: 30 آمپر
ولتاژ کاری: 19.2 ولت
حداکثر ولتاژ شارژ: 21.9 ولت
تعداد ماسفت: 4 عدد
محدوده ولتاژ سلول: 2.3 تا 3.65 ولت
دارای حفاظت کامل (شارژ / دشارژ / اتصال کوتاه / اضافه جریان)
دارای سیستم کنترل و مدیریت سلول‌ها
نوع پورت: مشترک شارژ و دشارژ
قابلیت نصب کلید روشن و خاموش
مناسب برای پک‌های سبک LiFePO4

18,450,000ریال

تعداد

موجود است

درباره محصول در WhatsApp سوال کنید

توضیحات
جزئیات محصول

توضیحات

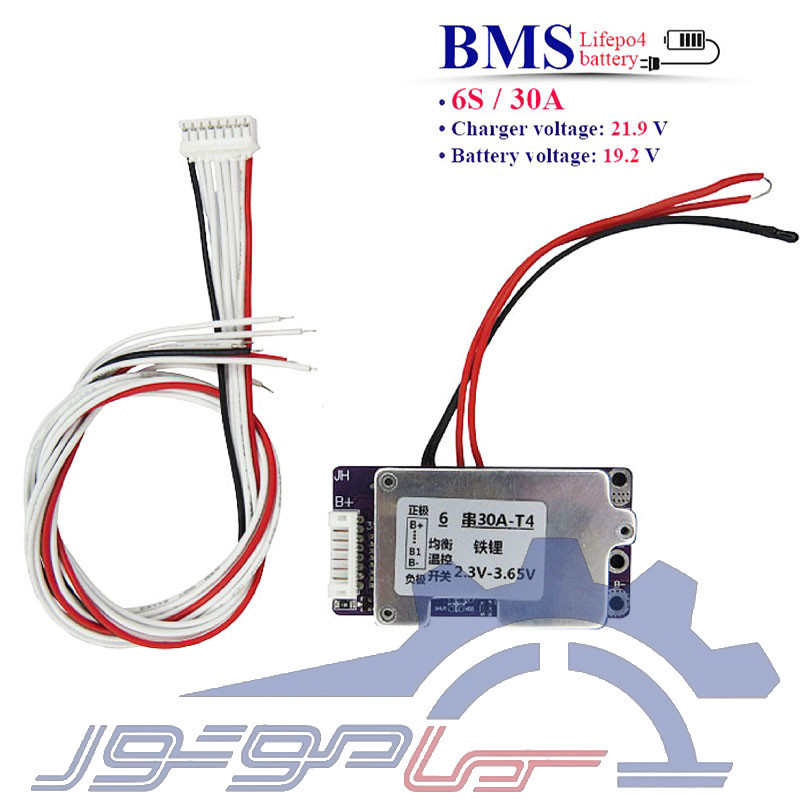

🔋ماژول محافظ باتری لیتیوم فسفات 6 سل 30 آمپر (BMS 6S-30A)

ماژول BMS لیتیوم فسفات 6 سل 30 آمپر یک برد محافظ و مدیریت باتری مخصوص پک های 19.2 ولتی LiFePO4 است که وظیفه کنترل شارژ، دشارژ و حفاظت کامل از سلول های باتری را بر عهده دارد. این ماژول با طراحی استاندارد و عملکرد پایدار، برای سیستم های سبک و نیمه صنعتی بسیار مناسب بوده و باعث افزایش عمر و ایمنی باتری میشود.

⚙️ مشخصات فنی:

نوع باتری: لیتیوم آهن فسفات (LiFePO4)
تعداد سلول: 6 سل (6S)
جریان کاری: 30 آمپر
تعداد ماسفت :4 عدد
ولتاژ کاری: 19.2 ولت
حداکثر ولتاژ شارژ: 21.9 ولت
محدوده ولتاژ هر سلول: 2.3V تا 3.65V
کابل : 8 سیمه (B- تا B+)
نوع پورت: مشترک شارژ و دشارژ
دارای سیستم بالانس سلول ها

🧩 ویژگی ها:

محافظت در برابر شارژ بیش از حد
محافظت در برابر دشارژ بیش از حد
محافظت در برابر اتصال کوتاه
محافظت در برابر جریان اضافی
دارای بالانس سلول برای افزایش عمر باتری
عملکرد پایدار در استفاده طولانی مدت
طراحی بهینه و مناسب پک های کوچک
نصب و سیم کشی ساده
پایش دما توسط NTC

🔧 کاربردها:

اسکوتر برقی
دوچرخه برقی
سیستم های خورشیدی کوچک
UPS و برق اضطراری
پک های DIY لیتیوم فسفات
تجهیزات کم مصرف
پاور بانک ها و UPSصنعتی

⚡ نکات مهم:

فقط برای باتری های LiFePO4 استفاده شود
سلول ها باید هم ظرفیت و هم ولتاژ باشند
ترتیب سیم های بالانس باید دقیق رعایت شود
از اتصال اشتباه B+ و B- خودداری شود
نصب اشتباه ممکن است باعث سوختن برد شود

🔋 سیم کشی BMS 6S 30A LiFePO4:

در این مدل، باتری از 6 سلول لیتیوم فسفات تشکیل شده که به صورت سری به هم متصل میشوند. وظیفه BMS کنترل ولتاژ، حفاظت از سلولها و مدیریت شارژ و دشارژ است.

⚡ اتصالات:

سیم B- به منفی سلول اول (منفی کل پک) متصل میشود
سیم B1 به اتصال بین سلول 1 و 2
سیم B2 به اتصال بین سلول 2 و 3
سیم B3 به اتصال بین سلول 3 و 4
سیم B4 به اتصال بین سلول 4 و 5
سیم B5 به اتصال بین سلول 5 و 6
سیم B+ به مثبت سلول آخر (مثبت کل پک)

🧾جمع بندی:

ماژول محافظ باتری لیتیوم فسفات 6 سل 30 آمپر (BMS 6S-30A) برای مدیریت و حفاظت از پک‌های 19.2 ولتی LiFePO4 طراحی شده است. این برد با کنترل ولتاژ سلول‌ها، ایجاد تعادل بین آن‌ها و محافظت در برابر شارژ و دشارژ بیش از حد، اضافه جریان و اتصال کوتاه، شرایط مناسبی برای عملکرد پایدار باتری فراهم می‌کند. استفاده از این ماژول باعث افزایش ایمنی، بهبود عملکرد و افزایش طول عمر پک باتری شده و آن را به گزینه‌ ای مناسب برای انواع پروژه‌های مبتنی بر باتری لیتیوم فسفات تبدیل می‌کند. 🔋

ADM_04

جزئیات محصول

مرجع BMS00185

مشخصات

نوع کالا: برد محافط باتری لیتیومی
وضعیت قطعه: نو
وزن (گرم): 25
محافظت اضافه جریان: دارد
ابعاد: 7.5*32*63 میلیمتر
سنسور دما: دارد
نوع باتری: لیتیوم فسفات
ولتاژ باتری(V): 19.2
تعداد سل: 6
تعداد MOSFET: 4
تعداد سل:: 6 سل
پورت شارژر و خروجی: مشترک
جریان کاری مداوم: 21 الی 50 آمپر
