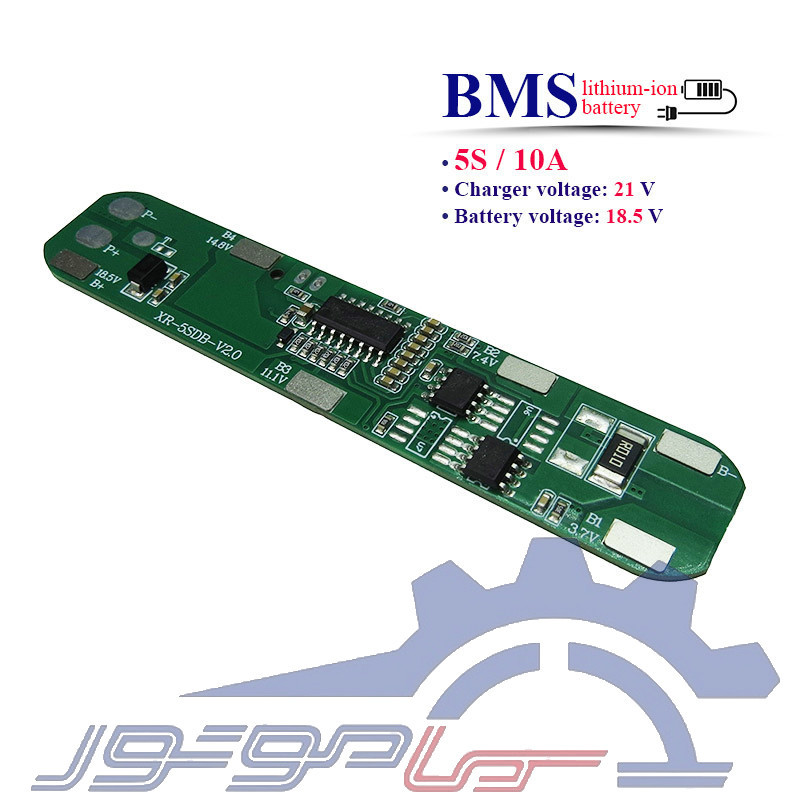

ماژول محافظ شارژ باتری لیتیوم یون 5 سل 10 آمپر

BMS00175
  • برد محافظ باتری لیتیوم یون 5 سل
  • حداکثر جریان کاری مداوم: 10 آمپر
  • ولتاژ کاری:18.5 ولت
  • حداکثر ولتاژ شارژر:21 ولت
  • پورت شارژر مشترک با خروجی (-P)
  • تعداد ماسفت: 2
  • قابلیت نصب سنسور دما
  • محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
2,650,000ریال
تعداد
موجود است

رتبه بندی:
(0)
توضیحات

🔋سیستم مدیریت وکنترل باتری لیتیوم یون

باتری های لیتیوم یون به دلیل ظرفیت بالا، وزن کم و طول عمر مفید، در بسیاری از تجهیزات الکترونیکی، ابزارهای شارژی، ربات ها و پروژه های DIY استفاده می شوند. با این حال، استفاده از این نوع باتری بدون سیستم محافظ یا BMS (Battery Management System) می تواند خطرناک باشد.

برای عملکرد بدون نقص این باتری ها، به یک ساختار الکترونیکی پیشرفته به نام سیستم مدیریت باتری (BMS) نیاز است.

سیستم مدیریت باتری (Battery Management System – BMS) مجموعه ای از سخت افزار و نرم افزار است که برای نظارت، کنترل و محافظت از باتری های قابل شارژ (به ویژه باتری های لیتیوم یونی) طراحی شده است. هدف اصلی BMS تضمین عملکرد ایمن، پایدار و طول عمر بالای باتری در کاربردهای مختلف مانند خودروهای برقی، تجهیزات الکترونیکی، سیستم های ذخیره سازی انرژی و غیره است.

❓چرا باتری لیتیومی بهBMS نیاز دارد؟

باتری های لیتیوم یونی نسبت به سایر انواع باتری ها مانند نیکل-کادمیم یا اسید-سرب، چگالی انرژی بالاتر و وزن کمتری دارند. اما این باتری ها نسبت به شرایط عملیاتی بسیار حساس هستند. ولتاژ، دما، جریان شارژ و دشارژ در محدوده ای مشخص باید باقی بماند، وگرنه خطراتی مثل انفجار، آتش سوزی، یا کاهش شدید عمر باتری رخ میدهد.

🔧کاربردهای رایج BMS

  •  پک پیچ گوشتی شارژی سبک
  •  پک دریل سبک
  •  پک 18V برای LED
  •  پک پاوربانک صنعتی

✅مزایای سیستم مدیریت باتری (BMS)

  1. محافظت در برابر شارژ بیش از حد و تخلیه بیش از حد
  2. افزایش عمر باتری لیتیومی
  3. محاسبه وضعیت شارژ (میزان انرژی باقیمانده باتری)
  4. تشخیص مشکلات (اتصالات کوتاه، سلول های معیوب، اتصالات شل و غیره)
  5. تعادل سلول ها
  6. تنظیم دما
  7. ارسال اطلاعات در لحظه به شارژر
  8. قطع باتری هنگام تشخیص شرایط ناامن
  9. افزایش ایمنی باتری
  10. افزایش بازده سیستم
  11. کاهش ریسک آتش سوزی و انفجار
  12. اطمینان از عملکرد بهینه باتری در طول زمان
  13. پایش و تشخیص سریع خطاهای سیستمی

⚠️هشدارها و توصیه های ایمنی

  • BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
  • هنگام نصب، تماس، تست و استفاده از BMS حتماً اقدامات ضدالکتریسیته ساکن را رعایت کنید.
  • سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
  • از باز کردن یا تغییر اجزای BMS خودداری کنید.
  • هیتسینک فلزی BMS دارای لایه اکسید است که در صورت آسیب رساندن، رسانا خواهد شد.
  • تماس با هسته باتری یا نوار نیکل ممنوع است.
  • اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
  • استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
  • حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
  • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
  • ابتدا سیم های باتری را وصل کنید، سپس خروجی P+ و P- را به مصرف کننده یا شارژر متصل کنید.
  • اگر از لحیم کاری استفاده می کنید، مراقب باشید باتری بیش از حد داغ نشود.

📐دستورالعمل سیم کشی:

🔋1- اتصال باتری ها

  • اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
  • اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
  • اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
  • ......
  • اتصال B4+: نقطه اتصال بین سلول چهارم و پنجبه B5+ وصل شود.
  • اتصال +B:سر مثبت سل آخر به +B وصل شود.

🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

🔌2- اتصال خروجی و شارژر

-Pو +P :این پایه ها برای خروجی BMS به بار (مثلاً موتور، مدار، لامپ) و همچنین ورودی برای شارژر می باشد. (از این پایه برای شارژ باتری ها هم استفاده می شود). و برای اتصال سر مثبت بار و شارژراز +B باتری به خروجی مثبت بار سیم کشی می شود.

🧾جمع بندی

BMS بخش کلیدی و حیاتی هر سیستم ذخیره سازی انرژی مبتنی بر باتری لیتیوم یونی است. بدون BMS، استفاده از این باتری ها بسیار خطرناک و غیراقتصادی خواهد بود. انتخاب نوع و طراحی صحیح BMS نقش تعیین کنندهای در عملکرد نهایی سیستم دارد. با پیشرفت فناوری، BMSها نیز هوشمندتر، دقیق تر و ایمن تر شده اند، تا جایی که در صنایع حمل و نقل، انرژی و الکترونیک مصرفی، یکی از حیاتی ترین اجزاء سیستم به شمار میروند.

مشاهده و خرید ماژول مدیریت و کنترل باتری لیتیومی 16 سل 120 آمپر BMS 16S-120A

جزئیات محصول
BMS00175

مشخصات

نوع کالا
برد محافظ باتری لیتیومی
وضعیت قطعه
نو
وزن (گرم)
4.96 گرم
محافظت اضافه جریان
دارد
محدوده دمایی کارکرد
30- تا 80+ درجه سانتی‌گراد
ابعاد
3.2*17 *87 میلیمتر
سنسور دما
ندارد (قابلیت نصب سنسور)
نوع باتری
لیتیوم یون
ولتاژ باتری(V)
18.5
تعداد پین خروجی
6
مقاومت داخلی
≤15 میلی‌اهم
تعداد MOSFET
2
تعداد سل/ ولتاژ شارژر
5 سل/ 21 ولت
پورت شارژر و خروجی
مشترک
جریان کاری مداوم
1 الی 10 آمپر
جریان حفاظت لحظه ای
20 آمپر
مصرف جریان در حال کار
کمتر از 40 میکروآمپر
