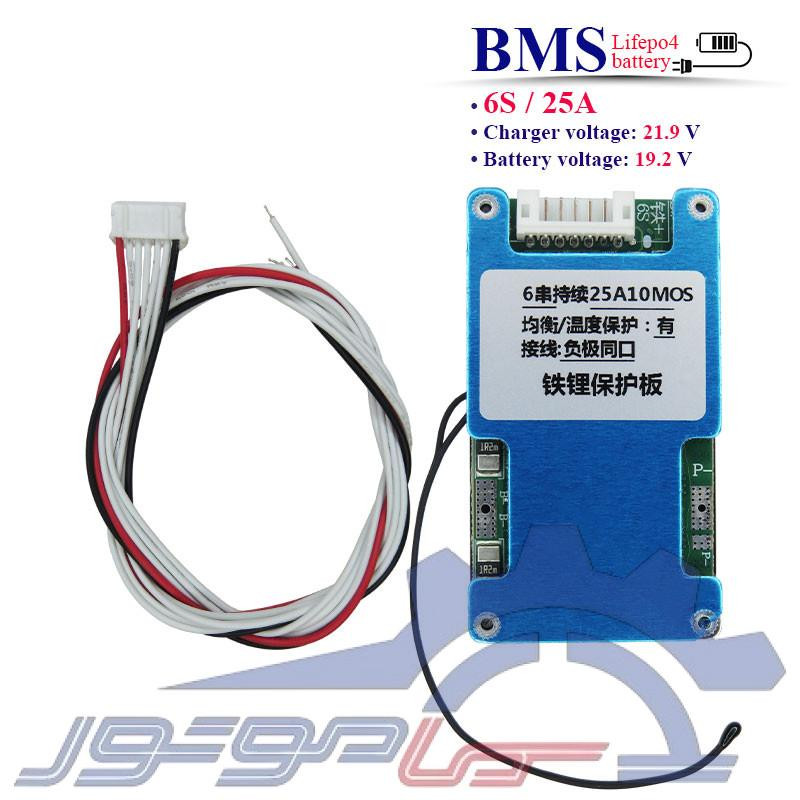

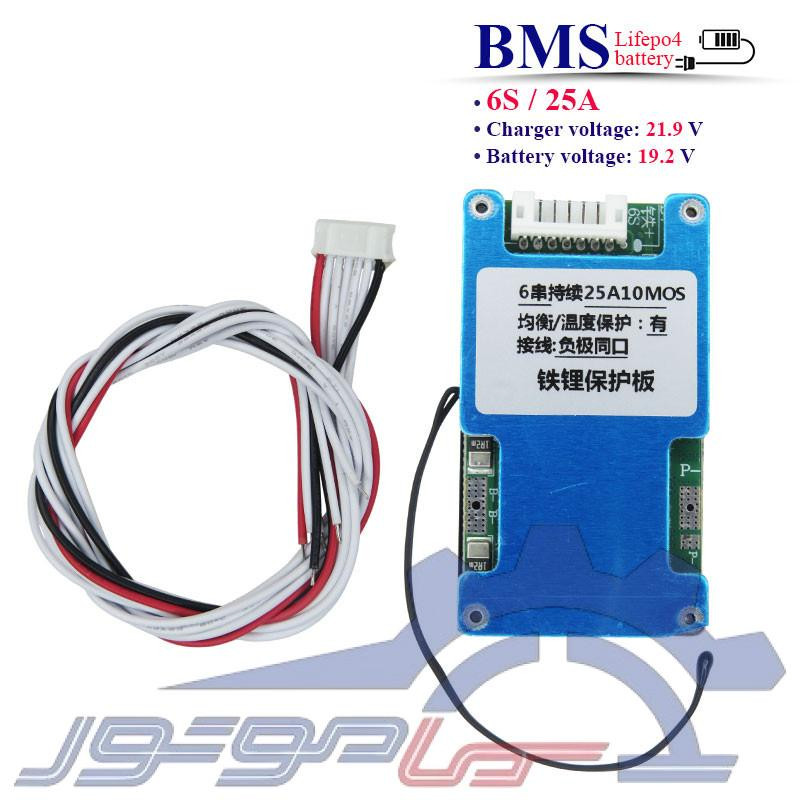

📌 ماژول محافظ شارژ باتری لیتیوم فسفات 6 سل 25 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم فسفات 6 سل 25 آمپر (BMS) برای حفاظت و مدیریت پک های باتری لیتیوم فسفات 6 سل طراحی شده است. این برد با ولتاژ کاری 19.2 ولت و حداکثر ولتاژ شارژ 21.9 ولت، شارژ و دشارژ پک را کنترل کرده و در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و جریان بیش از حد از باتری محافظت میکند. قابلیت ایجاد تعادل بین سلول ها به کاهش اختلاف ولتاژ میان سلول ها کمک میکند و سنسور دما نیز امکان کنترل بهتر شرایط حرارتی باتری را فراهم میسازد. وجود 10 عدد ماسفت، این ماژول را برای استفاده در پک هایی با جریان کاری مداوم 25 آمپر مناسب کرده است.
🧩 ویژگی ها:
- مناسب برای پک باتری لیتیوم فسفات 6 سل
- حداکثر جریان کاری مداوم: 25 آمپر
- ولتاژ کاری: 19.2 ولت
- حداکثر ولتاژ شارژ: 21.9 ولت
- پورت مشترک شارژ و دشارژ (-P)
- قابلیت ایجاد تعادل بین سلول ها
- دارای سنسور دما
- مجهز به 10 عدد ماسفت
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک باتری لیتیوم فسفات 6 سل
- تجهیزات قابل حمل
- سیستم های ذخیره انرژی
- منابع تغذیه باتری محور
- تجهیزات روشنایی
- پروژه های ساخت پک باتری
- تجهیزات کنترلی
- دستگاه های قابل شارژ
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 7 پین قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B5+: نقطه اتصال بین سلول پنجم و ششم به B5+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
این برد محافظ 6 سل 25 آمپر با سنسور دما، قابلیت ایجاد تعادل بین سلول ها و 10 ماسفت، انتخابی مناسب برای کنترل و حفاظت از پک های لیتیوم فسفات در کاربردهای مختلف است.
