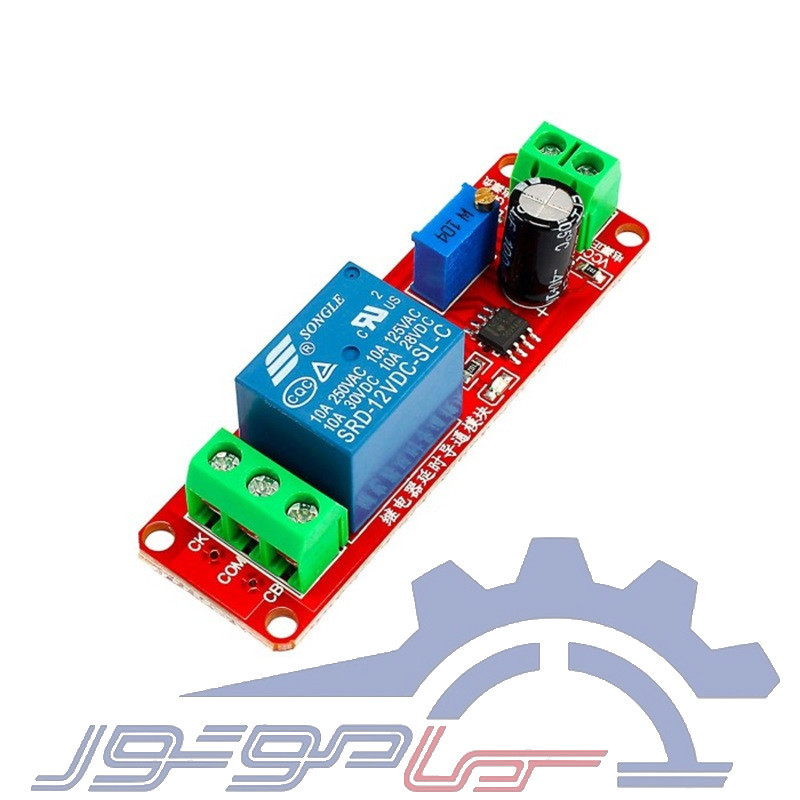

ماژول تایمر و تاخیر 12 ولت با NE555 و خروجی رله No/Nc

ماژول رله تایمردار 0 الی 10 ثانیه تاخیر 12 ولت:

این ماژول جهت ایجاد تاخیر در روشن یا خاموش کردن یک دستگاه یا قطعه کاربرد دارد. عملکرد آن بدین صورت است که دارای یک کانکتور ورودی و یک کانکتور 3 پین خروجی است. وقتی پاور ورودی که می بایست 12 ولت DC باشد وصل شود ماژول روشن شده و بعد از زمان تعیین شده توسط مولتی ترن روی برد به رله فرمان داده می شود این زمان می تواند بین 0 الی 10 ثانیه باشد البته کارخانه سازنده اعلام کرده که با تغییر ظرفیت خازن الکترولیتی روی برد می توانید به زمان های بیشتر هم دست یابید. دارای مدار محافظ جهت ولت ورودی است در نتیجه در صورتی که 12 ولت +و - اشتباه شود روشن نخواهد شد. این ماژول فاقد دکمه ریست است و برای ریست می بایست برق ورودی قطع و وصل کنید.

در بخش خروجی می تواند هر ولتاژی (حداکثر 250 ولت) و جریان حداکثر تا 10  آمپر کنترل نمایید. رله نصب شده تک کنتاکت بوده و دارای دو حالت NC , NO است. در قسمت خروجی رله هیچ خروجی ولتاژی وجود ندارد و کنتاکت رله است که بصورت کلید عمل می کند

کاربرد های ماژول رله تایمردار 0 الی 10 ثانیه تاخیر 12 ولت:

1. ساخت مدارات زمان‌بندی شده
2. خاموش کردن چراغ خودرو بعد از ترک آن
3. چراغ تاخیر دار راپله
4. رقص نور خاص
5. دستگاه های پرس
6. دستگاه های حرارتی پلاستیک

ویژگی های ماژول رله تایمر دار 555 :

این ماژول از یک آی سی معروف NE555 برای کنترل زمان و فرمان استفاده می کند. عملکرد آن بسیار ساده است و مبتنی بر سطح ولتاژ و زمان شارژ یک خازن توسط یک مقاومت می باشد.

زمان را می توان با استفاده از ولوم بر روی ماژول بین 0 تا 10 ثانیه تغییر داد
این رله می تواند تا 10A 250VAC / 10A 30VDC را تحمل کند
دارای دو عدد نشانگر LED برای نشان دادن اتصال ورودی و عملکرد رله
با تغییر خازن می توان بازه زمانی 0 تا 10 ثانیه را کاهش و یا افزایش داد
بازه زمانی این ماژول را می توان از فرمول T= 1.1RC به دست‌آورد.

نمونه مدار راه‌اندازی مازول تاخیر با آی سی 555 :

در قسمت عکس های محصول به پیوست می باشد.
