کنترلر موتور BLDC سهفاز بدون حسگر ۷۵۰ وات ۶ تا ۳۰ ولت

این کنترلر برای راهاندازی مستقیم موتورهای BLDC سهفاز بدون حسگر هال ساخته شده است. ورودی تغذیه ۶ تا ۳۰ ولت DC دارد، توان نامی ۵۰۰ وات و توان پیک ۷۵۰ وات را پوشش میدهد و برای پروژههای صنعتی سبک، رباتیک، اسکوتر و دوچرخه برقی انتخاب مناسبی است.

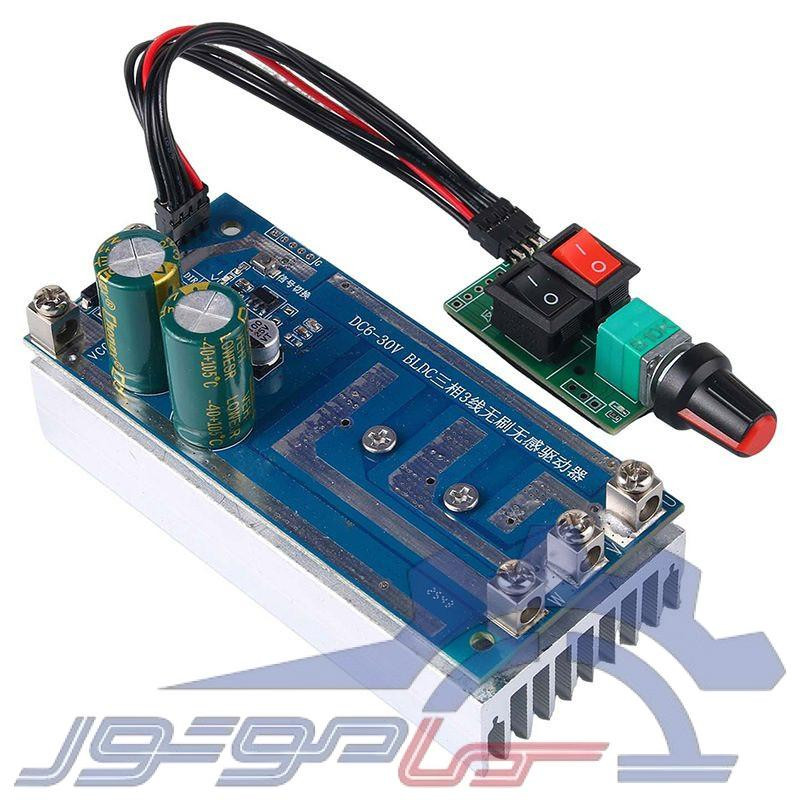

آنچه روی برد میبینید

• ترمینال ورودی تغذیه با فیوز محافظ
• هیتسینک آلومینیومی و سلف حلقوی برای پایداری جریان
• خازنهای فیلتر ورودی و پورت کنترل سرعت
• تنظیمکننده سرعت ۱۰ کیلواهم (چرخش ساعتگرد = افزایش سرعت)
• نمای کلی ماژول با برچسب انگلیسی قطعات برای نصب سریعتر

مشخصات الکتریکی

• ولتاژ کاری: ۶ تا ۳۰ ولت DC
• توان نامی: ۵۰۰ وات · توان حداکثر: ۷۵۰ وات
• جریان نامی در ۱۲ ولت: تا ۳۵ آمپر
• جریان نامی در ۲۴ ولت: تا ۲۰ آمپر
• جریان پیک: تا ۵۰ آمپر
• حداکثر سرعت موتور پشتیبانیشده: تا ۸۰٬۰۰۰ دور بر دقیقه
• بدون حسگر هال — فقط موتورهای Sensorless

کنترل سرعت و پورت فرمان

• حالت پیشفرض: ورودی آنالوگ ۰ تا ۵ ولت (۰ ولت = توقف، ۵ ولت = حداکثر سرعت)
• حالت PWM با کلید انتخاب روی برد (چشمک سهبار LED = PWM، یکبار = ۰–۵ ولت)
• پین DIR برای جلو/عقب: اتصال به GND = معکوس، باز یا ۵ ولت = جلو
• پین BRA برای ترمز سریع
• خروجی FG پالس سرعت برای بازخورد دور موتور
• خروجی کمکی ۵ ولت روی پورت کنترل

محافظتها

• محافظت اضافه ولتاژ
• محافظت اضافه جریان
• محافظت دمای بیش از حد
• فیوز روی مسیر ورودی تغذیه

ابعاد و گزینههای سختافزاری

• بدون پوسته: حدود ۱۰۰ × ۴۵ × ۵۰ میلیمتر — مناسب نصب داخل محفظه سفارشی
• با پوسته: حدود ۱۱۵ × ۵۰ × ۲۲٫۳ میلیمتر — محافظت مکانیکی بیشتر
• با پوسته و فن: خنککاری بهتر در کار پیوسته و بار سنگین
• ارتفاع تقریبی با احتساب خازنها حدود ۴۹ میلیمتر

نصب و سیمکشی

1. سه فاز موتور را به ترمینالهای U / V / W وصل کنید.
2. تغذیه DC را با قطب صحیح به ورودی برق متصل کنید.
3. پتانسیومتر یا سیگنال ۰–۵ ولت / PWM را به پورت کنترل وصل کنید.
4. در صورت نیاز، پینهای DIR و BRA و خروجی FG را سیمکشی کنید.
5. بدون بار روشن کنید؛ اگر جهت چرخش اشتباه بود دو فاز موتور را جابهجا کنید.

نکات کاربردی

• این مدل فقط برای موتور بدون حسگر است؛ با درایورهای دارای هال سنسور یکی نیست.
• در بار سنگین، نسخه با پوسته و فن یا تهویه مناسب را انتخاب کنید.
• قطب معکوس تغذیه به برد آسیب میزند — قبل از روشنکردن اتصالات را دوباره بررسی کنید.
