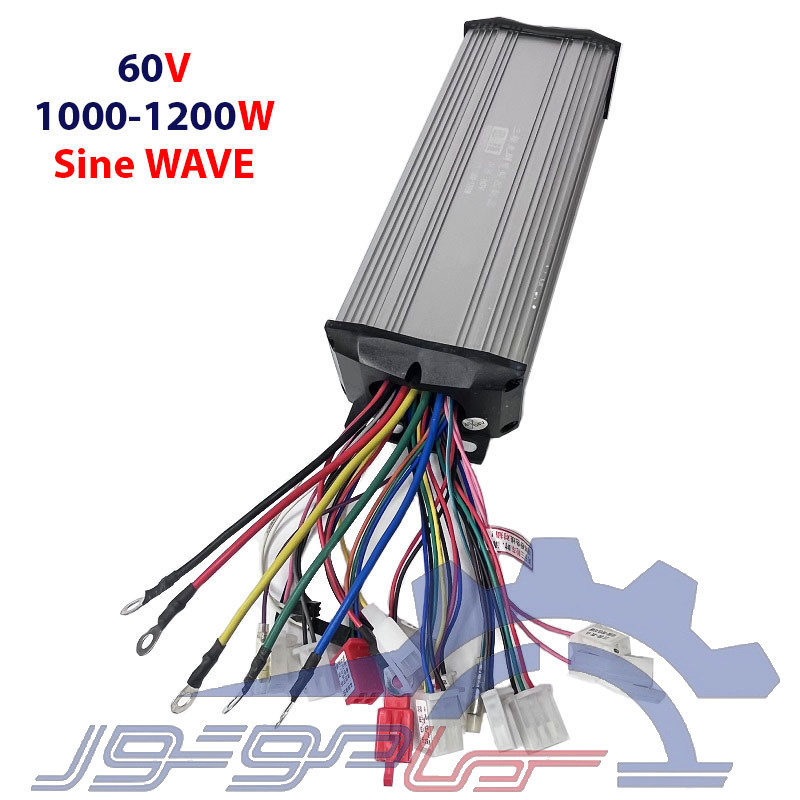

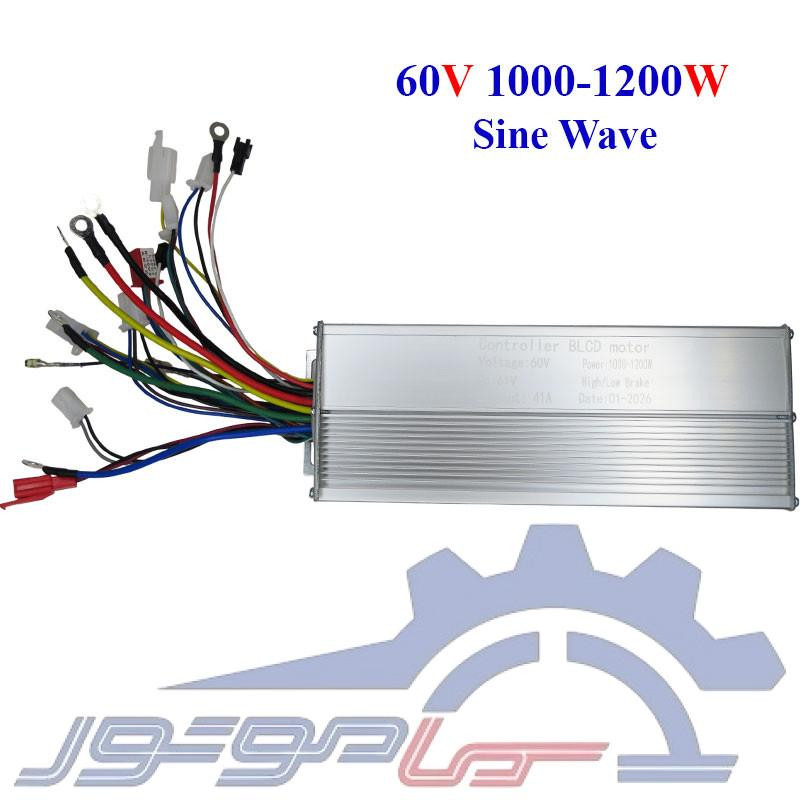

درایور موتور براشلس
دوچرخه برقی و موتورهای برقی برای کنترل حرکت و توقفشان به یک کنترل کننده نیاز دارند تا علاوه بر تقویت ولتاژ و جریانشان کنترل حرکت را نیز انجام دهند. این درایور با ولتاژ کاری 60 ولت و با توان 1000-1200 وات دارای سنسور اثر هال برای کنترل حرکت دوچرخه برقی، موتور برقی و اسکوتر برقی مناسب می باشد.
این درایور برای راه اندازی انواع موتور های براشلس با زاویه 120 درجه و 60 درجه که دارای سنسور اثر هال هستند مناسب می باشد. خروجی این درایور بصورت سه فاز بوده و 5 سیم برای نصب سنسور اثر هال دارد . از ویژگی های بارز موتور های براشلس می توان به کنترل سرعت آن اشاره کرد. بدین صورت که با تغییر بار در خروجی، سرعت ثابت بوده و درایور با اعمال جریان بیشتر سرعت را ثابت نگه می دارد .
مزایای درایور موتور براشلس 60 ولت
- پشتیبانی از دسته گاز با سنسور اثر هال یا پتاسیومتر برای کنترل سرعت
- ورودی کلید خاموش و روشن برای قطع جریان توسط کلید
- همه ورودی و خروجی ها سوکتی هستن
- برنامه پذیری جهت دوران توسط یک سوکت می توانید جهت که باید موتور همواره به آن جهت بچرخد را تعیین کنید.
- سوکت شارژر جهت سهولت نصب شارژر
- سوکت ورودی ترمز
- قیمت مناسب نسبت به درایور های صنعتی
- نصب و راه اندازی آسان
- درایور موتور براشلس بدون سنسور
- پیشتبانی با و بدون سنسور (در صورت خرابی هر کدام از سنسور های اثر هال سریعا به مد بدون سنسور راه اندازی می شود )
درایور براشلس sine wave:
درایور موج سینوسی بدون جاروبک وسیله ای الکترونیکی است که برای کنترل موتورهای براشلس استفاده می شود که معمولاً در وسایل نقلیه الکتریکی، هواپیماهای بدون سرنشین و کاربردهای صنعتی یافت می شود. درایور یک شکل موج سینوسی برای به حرکت درآوردن موتور ایجاد می کند، از این رو اصطلاح "موج سینوسی" نامیده می شود. این شکل موج با ارائه کنترل دقیق سرعت، گشتاور و جهت چرخش، عملکرد روان و کارآمد موتور را تضمین می کند. موتورهای براشلس کارآمدتر و قابل اعتمادتر از همتایان برس خورده خود هستند، زیرا از کموتاسیون الکترونیکی به جای برس های مکانیکی استفاده می کنند. محرک موج سینوسی بدون جاروبک نقشی حیاتی در این فرآیند کموتاسیون ایفا می کند. سیگنال هایی را از حسگرهای تعبیه شده در موتور دریافت می کند که بازخوردی را در مورد موقعیت روتور ارائه می دهد. با تجزیه و تحلیل این بازخورد، درایور بدون جاروبک به سیمپیچهای موتور به شیوهای هماهنگ انرژی میدهد تا چرخش صاف را حفظ کند. به طور کلی، محرک موج سینوسی بدون جاروبک جزء حیاتی در سیستمهای موتور بدون جاروبک است که به بهینهسازی عملکرد، بهرهوری انرژی و پایداری کنترل کمک میکند.
کاربردهای درایور موتور براشلس 60 ولت
راه اندازی درایور براشلس 60 ولت 1000-1200 وات بدون سنسور :
این روش بسیار ساده است و نیازی به سیم کشی خاصی نیست،
- کافیست ابتدا سه سیم به ضخیم به رنگ های سبز/ آبی/ زرد درایور را به سه سیم قدرت موتور متصل نمایید
- پاور یا همان برق ورودی که می بایست در محدوده 60 ولت باشد به دو سیم ضخیم قرمز و مشکی درایور متصل کنید
- دسته گاز به سوکت سه سیم دسته گاز که دارای رنگ مشکی سبز و قرمز است وصل کنید
- در نهایت سیم قرمز تکی که ضخامت کمتری دارد و دارای واریرشو است به ولتاژ 60 وصل کنید تا درایور فعال شد
- دسته گاز بچرخانید می بایست موتور در یک جهت با سرعت که متناسب با زاویه دسته گاز یا پدال است حرکت کند.
مشکلات احتمالی :
- درایور فعال نشده است : ابتدا از سطح ولتاژ و توان منبع اطمینان حاصل فرمایید بعد از سیم سوئیچ یا همان فعال ساز درایور و در نهایت دسته گاز
- درایور حرکت می کند با سرعت ثابت : سیم بندی دسته گاز اشتباه است سیم قرمز 5 ولت و سیم مشکی زمین است سیم سبز ورودی ولتاژ 1 الی 4 ولت است
- اگر موتور حرکت نکرد حتما سیم بندی الکتروموتور چک نمایید. ضمنا هیچ کدام از سوکت ها نباید اتصالی یا به وسیله ای وصل باشند یعنی همه آزاد باشند
راه اندازی درایور براشلس 60 ولت 1000-1200 وات با سنسور :
در این حالت هیچ تفاوتی با روش بالا ندارد فقط سوکت 5 سیم می بایست به الکتروموتور وصل شود . معمولا رنگ های این 5 سیم با رنگ های روی موتور متناظر است و جای نگرانی نیست و یا حداقل دو سیم قرمز و مشکی در تغذیه 5 ولت سنسور ها می باشد وجود دارد و ممکن است سه سیم دیگر رنگ مشابه نداشته باشد در این حالت می بایست ترتیب رنگ بندی متناسب با ترتیب سیم در سیم های قدرت موتور باشد.
