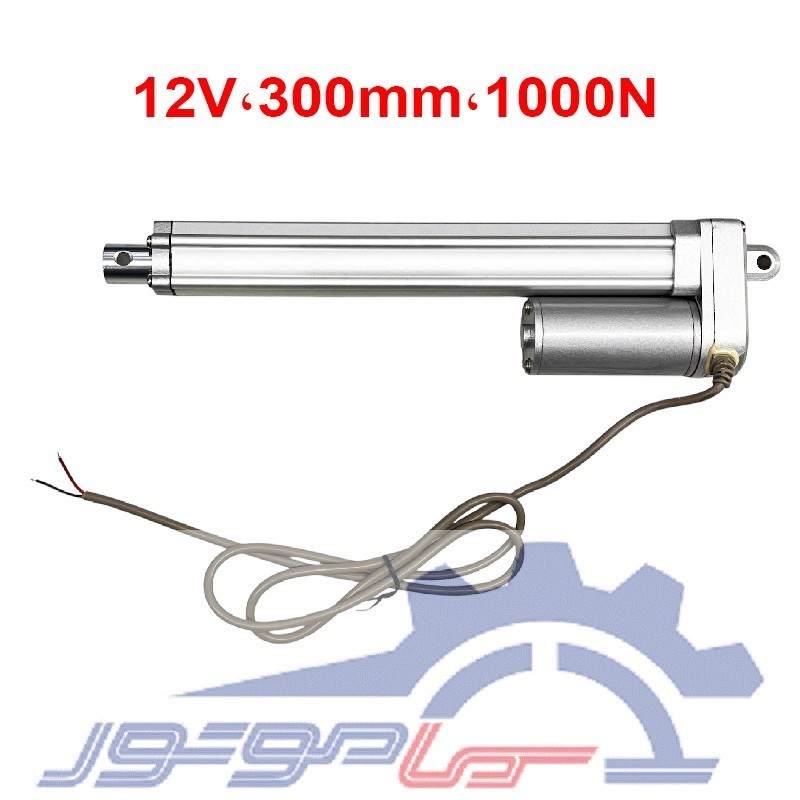

جک برقی خطی 12 ولت 300 میلیمتر 1000 نیوتن مدل LA Q

جک برقی خطی 12 ولت 300 میلیمتر 1000 نیوتن مدل LA Q

اکچویتور خطی

این اکچویتور می تواند حرکت خطی ایجاد کند و مانند جک عمل می کند و نیروی زیادی ایجاد می کند و در عین حال دارای دقت بالایی است و به همین دلیل معمولاً در آزمایشگاه ها مورد استفاده قرار می گیرد اما معمولاً فضای بیشتری نسبت به عملگر  چرخشی اشغال می کند و معمولاً در کاربرد های خاص استفاده می شود.

اکچویتور چرخشی

 اکچویتورهای پنوماتیک ساختاری ساده دارند ، به طور خلاصه دارای یک شافت دندانه دار است که باید به شیر در وسط و دو پیستون در دو طرف آن متصل شود که با دندانه ای به شافت متصل می شوند. در  اکچویتور دو محفظه جداگانه وجود دارد ، ناحیه داخلی بین دو پیستون و ناحیه خارجی بین هر پیستون و دیواره ، و آنها کاملاً جدا شده اند.

سیال محرک با پر و خالی شدن در این دو ناحیه باعث به حرکت درآمدن پیستون می­‌شود. پیستون نیز با استفاده از دنده­‌هایی که آن ­را به شفت متصل کرده، گشتاور لازم برای چرخاندن شیر را تامین می­‌کنند. اکچویتور تک و دو عملکردی از دیگر دسته بندی‌­های اکچویتور­ها است. در نوع تک عملکردی به جای محفظه خارجی پیستون که با پر شدن سیال در آن باعث حرکت شفت می­‌شود.

در این حالت از فنر بهره می­‌گیریم به صورتی که با پر شدن سیال در محفظه بین پیستون‌­ها، هر دو پیستون حرکت می­‌کنند و از هم دور می­‌شوند و فنر را که یک سر آن به دیواره اکچویتور و یک سر آن به پیستون است را فشرده می­‌کنند. با خالی شدن سیال از محفظه بین دو پیستون، فنر که در مرحله قبل جمع شده بود، باز شده و پیستون را به حالت قبلی برمی­‌گرداند.

با اعمال ولتاژ 12 ولت DC به این اکچویتور خطی، جک با سرعت 7.2میلیمتر در ثانیه در مسیری به طول 250 میلیمتر حرکت کرده و می تواند نیرویی معادل 1000 نیوتن را متحمل شود. در صورتیکه پلاریته تغذیه را عوض کنیم حرکت جک نیز عوض می شود. این جک دارای دو عدد limit swich است که بعد از جمع شدن کامل جک یا باز شدن کامل آن، بطور اتوماتیک از حرکت می ایستد.

توضیحات محصول – جک برقی خطی 12V | 300mm | 1000N | مدل LA-Q

1. جک برقی مدل LA-Q دارای ولتاژ کاری 12 ولت DC و طول کورس 300 میلی‌متر است.

2. این محصول توانایی ایجاد نیروی 1000 نیوتن  را دارد—مناسب برای کاربردهای کوچک تا متوسط.

3. بدنه طراحی شده با مقاومت بالا و غالباً دارای درجه حفاظت IP65/IP66 است که آن را مناسب برای محیط‌های مرطوب و صنعتی می‌سازد.

4. مکانیزم چرخ‌دنده فلزی داخلی دوام بالا و عملکرد با دقت را تضمین می‌کند.

5. سرعت حرکت معمولاً حدود 7.2 میلی‌متر بر ثانیه است—سرعتی مناسب برای بسیاری از کاربردهای نیازمند کنترل ملایم و دقیق.

6. جریان مصرفی هنگام بیشینه بار تا 2 آمپر گزارش شده و این عدد موردی استاندارد برای چنین تجهیزاتی به شمار می‌آید.

7. دارای قطع‌کن محدود (limit switches) به‌صورت داخلی است تا از بیشتر از حد کشیده شدن جلوگیری کند و عمر مفید را افزایش دهد.

8. روش نصب آسان، تغییر جهت حرکت با تغییر قطبیت تغذیه، و قابلیت اتصال به انواع کنترل‌کننده‌ها (دکمه، ریموت، PLC) از مزایای دیگر آن هستند.

9. کاربردها شامل: در بازکن خودکار، پنجره‌های صنعتی، موقعیت‌دهنده سولار، تجهیزات پزشکی، سیستم‌های هوشمند خانگی و بازوهای رباتیک سبک می‌شوند.

عملگر (اکچویتر خطی) چیست؟

در انتهای هر سیستم کنترلی المانی به نام عملگر یا ACTUATOR وجود دارد ( که در اصطاح جک برقی کوچک نیز نامیده میشود) که مهمترین بخش آن نیز به حساب می آید و فعالیت و هدف موردنظر را انجام می دهد. در واقع عملگرها نقش اساسی در کنترل حرکت و سیستم های اتوماسیون دارند و بدون آنها کنترل کردن حرکت غیر ممکن است. عملگرها قادرند اطلاعات به شکل سیگنال را به یک حرکت فیزیکی تبدیل کنند. در واقع وظیفه عملگرها تغییر مکان در ماشین آلات می باشد.

اکچویتورهای به دو دسته اصلی خطی و دورانی تقسیم می شوند.

اکچویتر(عملگر) های خطی

همانگونه که از نام عملگرها خطی معلوم است این عملگرها قادرند جابجایی خطی ایجاد کند و روی یک مسیر خطی محدود به جلو و عقب حرکت کنند. این عملگرها در همه دستگاه های الکتریکی که حرکت خطی نیاز دارند استفاده میشود. جک های خطی برقی با یک سیگنال الکتریکی تحریک می شوند و در مسیر مشخص شده حرکت می کنند. عملگرهای خطی جهت ایجاد کنترل حرکت های خطی و دقیق مورد استفاده قرار می گیرند.

کاربردهای جک های خطی برقی

• ماشین آلات و اتوماسیون صنعتی
• ماشین هی ابزار
• لوازم جانبی کامپیوتر
• سیستم های بسته بندی
• تصویربردای پزشکی
• کشاورزی
• ساختمان سازی

 مزایای جک برقی خطی 12V مدل LA-Q با کورس 300mm و نیروی 1000N:

 نتیجه‌گیری:
