دسته گاز نیم‌پیچ اسکوتر و دوچرخه برقی FT76X سوکت ضدآب سه پین

دسته گاز نیم‌پیچ FT76X با سوکت ضدآب سه پین:

دسته‌گاز نیم‌پیچ FT76X برای کنترل سرعت اسکوتر و دوچرخه برقی طراحی شده است. اگر دسته‌گاز وسیله شما فرسوده یا آسیب‌دیده است، این مجموعه می‌تواند گزینه‌ای برای جایگزینی آن باشد؛ کافی است پیش از خرید، ابعاد فرمان و سازگاری سوکت را با قطعه قبلی بررسی کنید.

در طراحی نیم‌پیچ، بخش چرخشی دسته با دست حرکت می‌کند و بخش ثابت در کنار آن قرار می‌گیرد. سطح بافت‌دار گریپ‌ها به قرار گرفتن بهتر دست روی فرمان کمک می‌کند. دسته‌گاز در سمت راست نصب می‌شود و مجموعه دارای دو گریپ و یک حلقه برای تکمیل نصب است.

سوکت سه‌پین ضدآب

کابل دسته‌گاز به یک سوکت نری سه‌پین نارنجی مجهز است. سه اتصال برای تغذیه 5 ولت، منفی و انتقال سیگنال گاز به کنترلر به کار می‌روند. پیش از اتصال، شکل سوکت، جهت قرارگیری و ترتیب پایه‌ها را با سیم‌کشی وسیله خود تطبیق دهید. یکسان بودن رنگ یا تعداد پایه‌ها به تنهایی به معنی سازگاری کامل نیست و در بعضی سیستم‌ها ممکن است به کابل رابط نیاز داشته باشید.

توجه کنید که تغذیه دسته‌گاز از مدار مناسب کنترلر تأمین می‌شود؛ آن را مستقیم به ولتاژ باتری وصل نکنید. اگر از ترتیب پایه‌ها مطمئن نیستید، برای نصب از تعمیرکار کمک بگیرید.

راهنمای سیم‌بندی

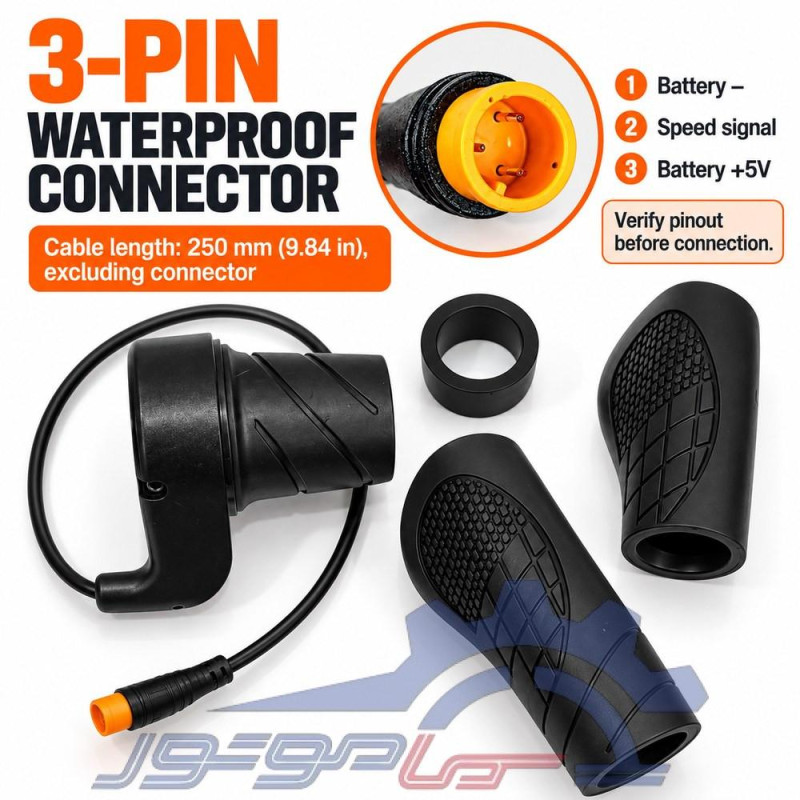

در تصویر مرجع این محصول، سه پایه با عملکردهای زیر مشخص شده‌اند:

۱. منفی باتری (Battery −)
۲. سیگنال سرعت (Speed Signal)
۳. مثبت 5 ولت (Battery +5V)

ابعاد و محتویات بسته

این مجموعه برای فرمان با قطر تقریبی 22 میلی‌متر مناسب است. بسته شامل دسته‌گاز کابل‌دار، دو گریپ و یک حلقه است. پیش از سفارش، قطر فرمان و فضای کنار اهرم ترمز یا کلیدها را بررسی کنید تا قطعات به‌خوبی کنار هم قرار بگیرند. طول کابل را نیز متناسب با محل اتصال روی وسیله خود بررسی کنید.

نکات نصب و نگهداری

پیش از شروع نصب، وسیله را خاموش و باتری را جدا کنید. دسته و گریپ را روی فرمان قرار دهید، کابل را بدون کشیدگی هدایت کنید و سوکت را پس از تطبیق پایه‌ها متصل کنید. پس از نصب مطمئن شوید دسته آزادانه به حالت اولیه بازمی‌گردد و حرکت فرمان یا اهرم ترمز را محدود نمی‌کند.

سوکت ضدآب برای محافظت در برابر رطوبت طراحی شده است؛ با این حال از شست‌وشوی پرفشار و غوطه‌ور کردن آن در آب خودداری کنید. برای تمیز کردن دسته و گریپ‌ها، یک پارچه نرم کافی است.
