راهنمای جامع تشخیص خرابی و انتخاب BMS باتری لیتیومی

BMS یا سیستم مدیریت باتری، یکی از قطعات کلیدی در باتری‌های لیتیومی است که در وسایل مختلفی مثل دوچرخه‌های برقی، اسکوترها و دیگر دستگاه‌های قابل شارژ استفاده می‌شود. اگر باتری شما شارژ نمی‌شود یا خروجی قطع شده، ممکن است مشکل از BMS باشد. در این مقاله، نحوه تشخیص خرابی BMS، انتخاب BMS مناسب و نکات مهم قبل از نصب آن را بررسی می‌کنیم.

معرفی و نکات کلی نصب و راه‌اندازی BMS

انتخاب BMS مناسب:
بر اساس تعداد سلول‌ها )سری( انتخاب شود.
توان و حداکثر جریان خروجی متناسب با کاربرد در نظر گرفته شود.
دمای کاری و امکاناتی مثل ارتباط UART/BT/CAN (در مدل‌های پیشرفته‌تر( بررسی شود.
اگر از BMS هوشمند استفاده می‌کنید، مطمئن شوید که پروتکل دیتا با سیستم شما سازگار است.
نوع شیمیایی باتری (لیتیوم‌یون یا لیتیوم‌آهن LiFePO4) باید با BMS سازگار باشد.
آماده‌سازی قبل از نصب:
مطمئن شوید همه سلول‌ها از نظر ولتاژ نزدیک به هم هستند )اختلاف کمتر از ۲۰ میلی‌ولت(.
از باتری‌های یکسان و هم‌ظرفیت استفاده کنید.
ابزارهای لازم مثل مولتی‌متر، فیش مناسب، هویه یا دستگاه پرس نیکل آماده باشد.
کابل‌ها و سوکت‌ها باید سالم و بدون آسیب باشند.
سنسورها باید به درستی کار کنند

نکات مهم در اتصالات و کابل‌کشی

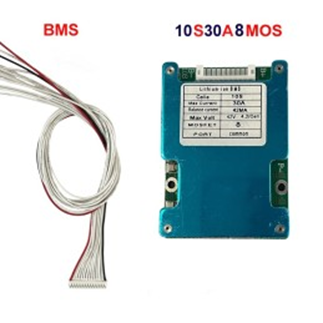

آموزش اتصال BMS به باتری لیتیومی (مدل پورت مشترک)

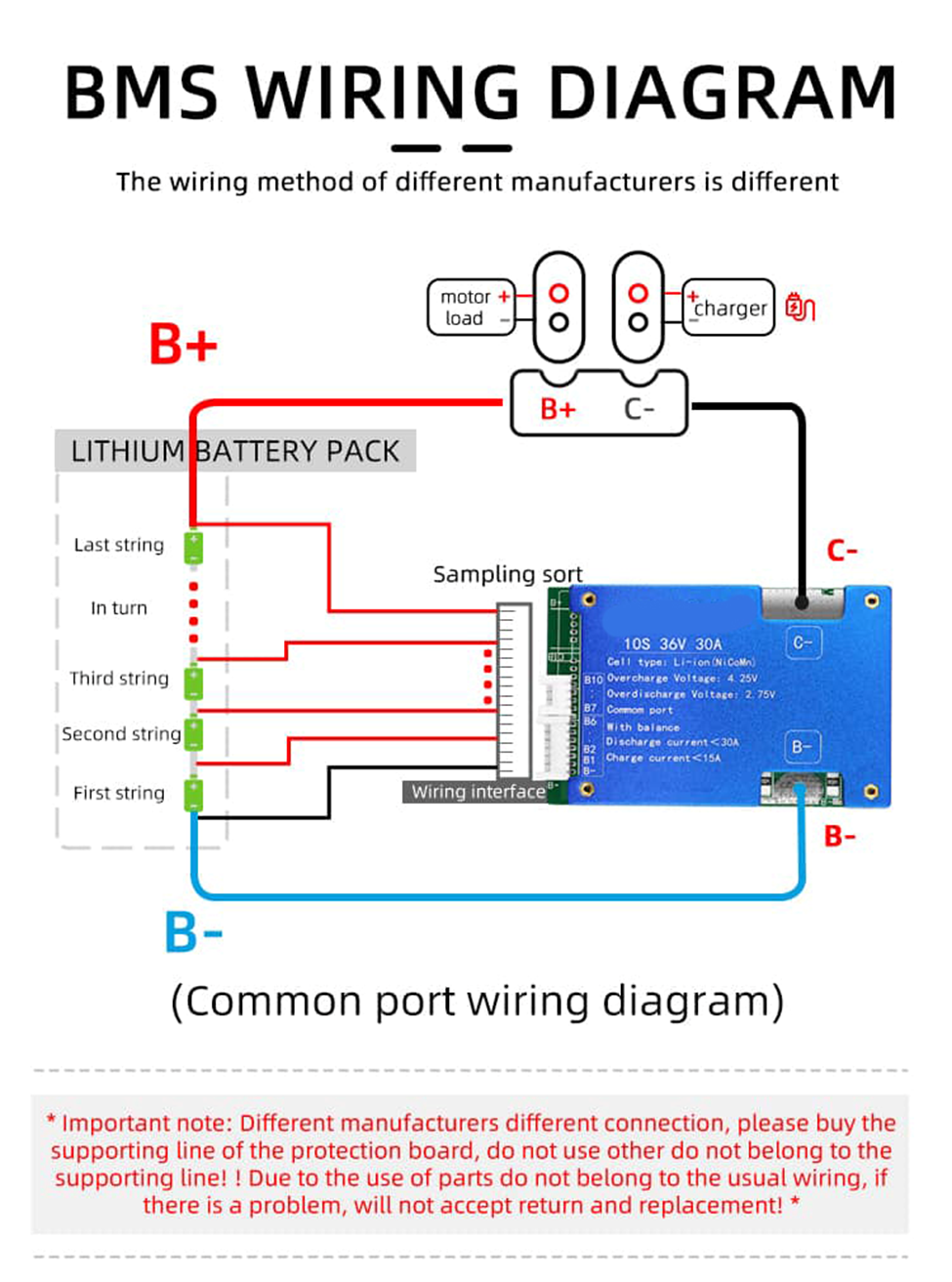

در این بخش نحوه اتصال یک برد BMS با پورت مشترک (Common Port) به باتری لیتیومی توضیح داده می‌شود. دیاگرام زیر نمونه‌ای از اتصال صحیح برد BMS برند LiitoKala برای یک باتری 10 سلولی لیتیوم یونی (10S) را نشان می‌دهد.
مراحل اتصال:
اتصال B-: سیم B- از برد را به سر منفی اولین سلول (اول پک باتری) وصل کنید. این مسیر، مشترک بین ورودی شارژ و خروجی بار است.
اتصال B+: سیم B+ از برد BMS را به سر مثبت پک باتری (آخرین سلول مثبت) وصل کنید. این ترمینال، خروجی مثبت برای شارژر و بار نیز خواهد بود.
اتصال C- (پورت مشترک): این سیم به پایه منفی شارژر و بار (Load/Charger -) وصل می‌شود. این یعنی هم جریان شارژ و هم دشارژ از همین مسیر عبور می‌کند.
اتصال P- (پورت مجزا): در صورتیکه BMS پورت مجزا باشد، خروجی منفی بار به P- و خروجی منفی شارژر به C- متصل می شود. و خروجی های مثبت، به B+.
اتصال سیم‌های بالانسر (سیم‌های مانیتورینگ ولتاژ سلول‌ها): این سیم‌ها از کانکتور بالانسر به ترتیب از اولین سلول تا آخرین سلول وصل می‌شوند. ترتیب آن‌ها از منفی‌ترین سلول تا مثبت‌ترین باید رعایت شود:
سیم اول (کابل مشکی رنگ) به منفی اولین سلول (مشترک با -B)
سیم دوم (اولین سیم بعد از کابل مشکی) بین سلول اول و دوم
سیم سوم بین سلول دوم و سوم و...
سیم آخر ( کابل قرمز رنگ) به سر مثبت آخرین سلول (مشترک با +B)
سنسور دما:
باید حتماً روی بدنه سلول یا پک نصب شود و به‌خوبی چسبیده باشد.
عدم نصب یا خرابی سنسور باعث می‌شود BMS خروجی را فعال نکند.
شارژر مناسب: باید مخصوص باتری لیتیوم باشد. ولتاژ و جریان شارژر دقیقاً با مشخصات پک تطابق داشته باشد. جریان شارژ بیش از حد باعث فعال شدن حفاظت BMS یا آسیب به باتری می‌شود.
نکات مهم:
حتماً ترتیب اتصال سیم‌های بالانسر را رعایت کنید. اشتباه در ترتیب ممکن است به BMS آسیب برساند. سیم B- و C- ممکن است به اشتباه جابجا شوند؛ دقت کنید که B- مستقیماً به پک وصل می‌شود و C- برای بار و شارژر مشترک است. همیشه قبل از نصب نهایی، اتصال سیم‌ها را دوبار بررسی کرده و از سلامت سلول‌ها اطمینان حاصل کنید.

تشخیص خرابی BMS باتری لیتیومی

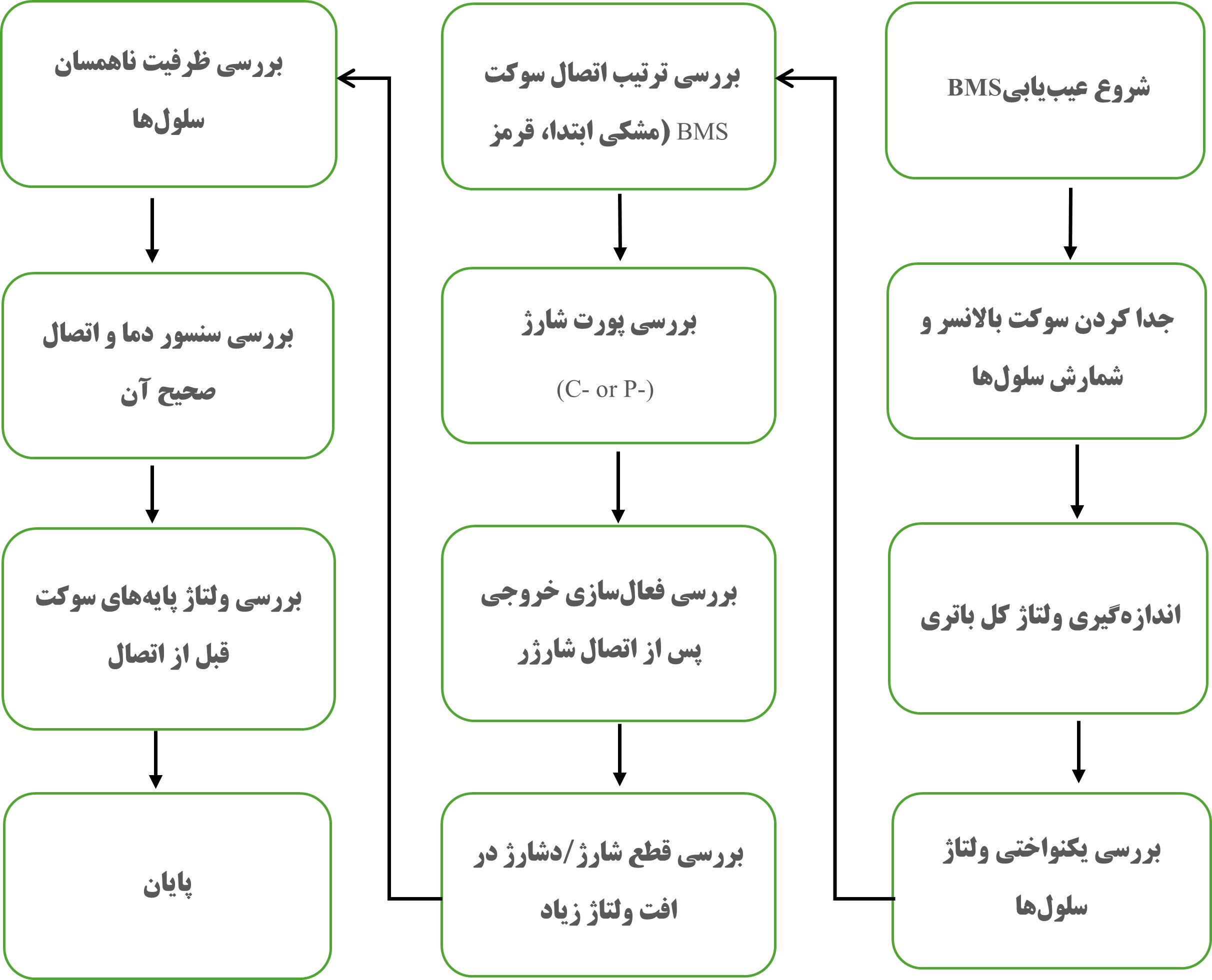

اگر فکر می‌کنید BMS باتری لیتیومی شما خراب شده، این مراحل را دنبال کنید:

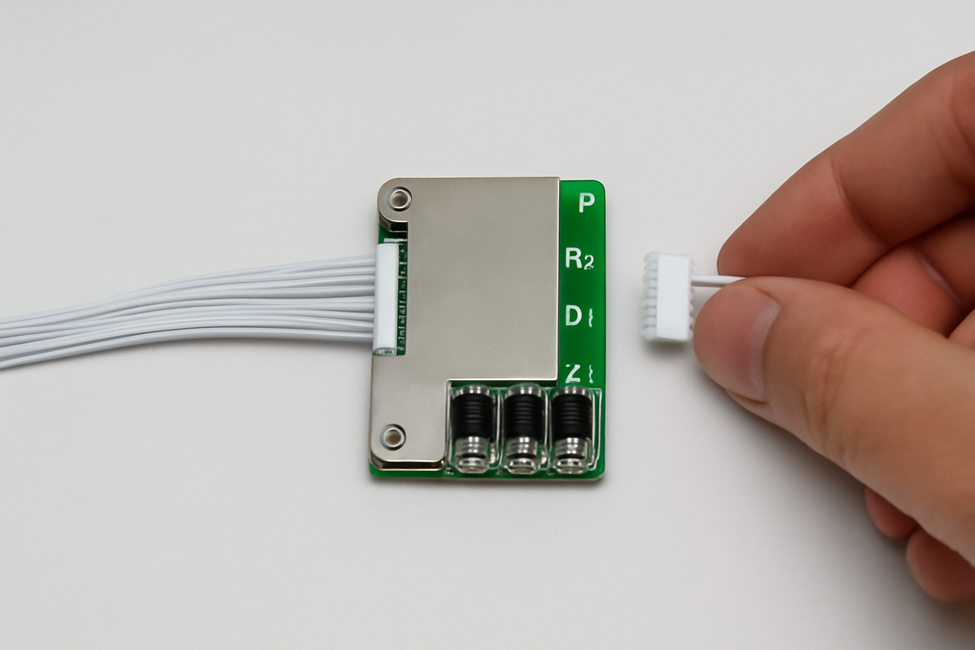

جدا کردن سوکت بالانسر: ابتدا سوکت بالانسر را از برد جدا کنید و تعداد سلول‌های باتری را بشمارید.
اندازه‌گیری ولتاژ کل باتری: با مولتی‌متر ولتاژ کل باتری را اندازه‌گیری کنید. برای یک پک باتری 10سلولی لیتیوم یون، این ولتاژ معمولاً بین 36 تا 42 ولت است.

بررسی یکنواختی ولتاژ سلول‌ها
ولتاژ تمامی سلول‌ها باید تقریباً برابر باشد (مثلاً 3.7 ولت). اگر اختلاف ولتاژ بین یک سلول و بقیه بیشتر از 20 میلی‌ولت باشد، یعنی باتری معیوب است و BMS سالم عمل کرده. اما اگر تمام سلول‌ها سالم باشند و باز هم خروجی وجود نداشته باشد، احتمالاً مشکل از BMS یا مدار بالانسر آن است.

ترتیب اتصال سوکت بی‌ام‌اس:
ترتیب ولتاژ روی سوکت BMS باید به‌درستی رعایت شود. به این صورت که سیم مشکی (منفی) در ابتدا و سیم قرمز (مثبت)در انتها قرار می‌گیرد. رعایت این ترتیب بسیار مهم است، چون اشتباه در اتصال می‌تواند باعث سوختن BMS یا آسیب به باتری‌ها شود.

پورت شارژ مجزا:
در BMS‌هایی که دارای پورت شارژ جداگانه هستند، کابل شارژ باید به پورت C- وصل شود. در غیر این صورت، شارژ باید از طریق پورت P- انجام شود.

فعال‌سازی خروجی در ابتدای کار:
معمولاً در لحظه‌ی اول اتصال، خروجی پورت BMS قطع است. پس از اتصال شارژر، BMS خروجی را فعال می‌کند. این ویژگی برای محافظت از باتری‌ها در حالت استندبای طراحی شده است.

قطع شارژ و دشارژ در افت ولتاژ زیاد:
اگر ولتاژ باتری‌ها به مقدار زیادی افت کند (مثلاً یکی از سلول‌ها ضعیف باشد)، BMS برای جلوگیری از آسیب، هر دو عملکرد شارژ و دشارژ را قطع می‌کند.

مشکل ظرفیت ناهمسان باتری‌ها:
در صورتی که ظرفیت سلول‌ها یکسان نباشد، BMS خیلی سریع از حالت بالانس خارج می‌شود و عمل شارژ یا دشارژ قطع می‌گردد. این موضوع بیشتر در پک‌هایی که از باتری‌های مختلف یا قدیمی استفاده شده رخ می‌دهد.

بررسی سنسور دما:
کابل سنسور دما باید بررسی شود که قطع یا شل نشده باشد. همچنین سنسور باید به‌درستی روی باتری نصب شده و به‌طور کامل به بدنه باتری چسبانده شود تا وضعیت دمای واقعی سلول‌ها را نمایش دهد. عدم استفاده یا نصب نادرست سنسور می‌تواند منجر به داغ شدن بیش از حد و حتی آتش‌سوزی شود.

بررسی ولتاژ قبل از اتصال سوکت:
قبل از نصب سوکت BMS، حتماً ولتاژ پایه‌های سوکت را با مولتی‌متر بررسی کنید. احتمال اشتباه در سیم‌کشی وجود دارد و این کار می‌تواند از آسیب جدی به BMS جلوگیری کند.

   
توضیحات تکمیلی و پرسش‌های متداول

در صورتی که ظرفیت BMS بزرگ‌تر از ظرفیت باتری انتخاب شود، مشکلی ایجاد خواهد شد؟
منظور از ظرفیت BMS، حداکثر جریان کاری است، نه آمپرساعت.استفاده از BMS با ظرفیت بزرگ‌تر از باتری خطرناک نیست، اما نباید اختلاف بیش از حد باشد.در صورتی که ظرفیت BMS بسیار بزرگ‌تر از نیاز واقعی باتری باشد، عملکرد حفاظت در برابر جریان بیش از حد (Over Current Protection) عملاً بی‌اثر می‌شود. به عنوان مثال، اگر باتری توان تحمل بیش از 30 آمپر نداشته باشد اما BMS انتخابی 100 آمپر باشد، این امکان وجود دارد که باتری پیش از فعال‌شدن حفاظت دچار آسیب شود.بنابراین، بهترین انتخاب BMS با ظرفیتی حدود 20 تا 30 درصد بالاتر از جریان مورد نیاز باتری.

آیا BMS جریان را محدود می‌کند؟
خیر. BMS نقش تنظیم‌کننده جریان ندارد و صرفاً وظیفه محافظت دارد. در صورت عبور جریان بیش از حد مجاز، مدار را قطع می‌کند.

آیا تعداد سل های BMS مهم است؟
تعداد سلول‌ها در انتخاب BMS بسیار مهم است. هر BMS برای تعداد معینی سلول طراحی می‌شود (مانند 3S، 7S، 13S، 20S) و باید دقیقاً با تعداد سلول‌های سری پک باتری مطابقت داشته باشد؛ در غیر این صورت، BMS درست عمل نکرده یا دچار خرابی می‌شود.

آیا بدون سنسور دما، BMS کار خواهد کرد؟
در بیشتر مدل‌ها خیر؛ چرا که دما یکی از عوامل اصلی ایمنی است. برخی مدل‌ها ممکن است کار کنند اما این کار خطرناک است.

چرا خروجی BMS پس از نصب فعال نمی‌شود تا زمانی که شارژر متصل گردد؟
این ویژگی طراحی برای ایمنی است؛ ابتدا BMS خروجی را قطع نگه می‌دارد تا پس از اتصال شارژر شرایط ایمن تأیید شود.

آیا می‌توان چند پک باتری را با یک BMS مدیریت کرد؟
خیر. هر پک باید BMS مخصوص خود را داشته باشد. تنها پس از آن می‌توان خروجی پک‌های دارای BMS مستقل را به صورت موازی متصل نمود.

چگونه می‌توان سلامت BMS را بررسی کرد؟
با استفاده از مولتی‌متر و اندازه‌گیری ولتاژ سلول‌ها و خروجی BMS. در صورت عدم فعال‌سازی حتی پس از اتصال شارژر، BMS معیوب است.

آیا خرابی BMS موجب خرابی باتری می‌شود؟
معمولاً خیر؛ اما اگر حفاظت‌ها عمل نکنند، باتری نیز دچار آسیب خواهد شد.
