پل دیود تک‌فاز MDQ100A، ۱۰۰ آمپر ۱۶۰۰ ولت با پایه آلومینیومی

پل دیود تک‌فاز MDQ100A-1600V

این ماژول یک پل یکسوساز سیلیکونی تک‌فاز با جریان نامی ۱۰۰ آمپر و ولتاژ معکوس ۱۶۰۰ ولت است. مدل و ولتاژ از برچسب قطعه و سایر پارامترها از ردیف MDQ100 جدول فروشنده استخراج شده‌اند. بازه ۶۰۰ تا ۲۵۰۰ ولت جدول مربوط به خانواده محصول است؛ ولتاژ همین کالا ۱۶۰۰ ولت است.

ساختار و اتصال

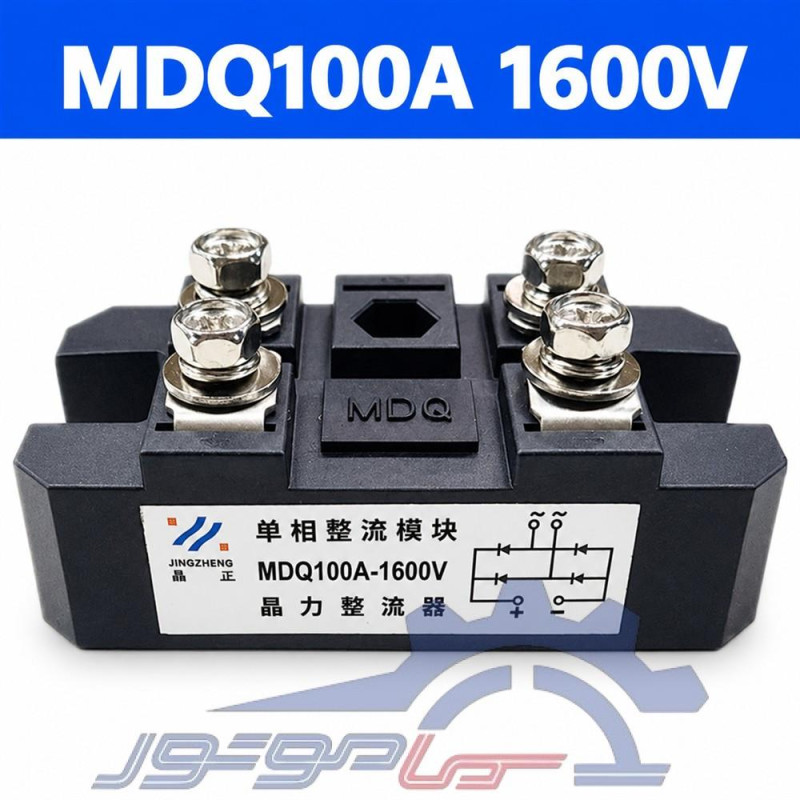

ماژول چهار ترمینال پیچی دارد: دو ترمینال علامت‌دار ~ برای ورودی AC و دو ترمینال + و − برای خروجی DC. شماتیک چاپ‌شده روی قطعه مسیر اتصال را نشان می‌دهد. صفحه پایه آلومینیومی دارای محل نصب است و باید با شرایط حرارتی مناسب روی هیت‌سینک نصب شود. گشتاور نصب، ابعاد و وزن در منابع ارسالی مشخص نشده‌اند.

مشخصات جدول

جریان نامی ۱۰۰ آمپر در دمای بدنه ۱۰۰ درجه سانتی‌گراد، افت ولتاژ مستقیم ۱٫۴ ولت در جریان آزمون ۱۵۰ آمپر، جریان نشتی معکوس ۹ میلی‌آمپر، جریان ضربه‌ای ۱۰۰۰ آمپر، مقاومت حرارتی پیوند به بدنه ۰٫۳۰ درجه سانتی‌گراد بر وات، حداکثر دمای پیوند ۱۵۰ درجه و ولتاژ آزمون عایقی ۲۵۰۰ ولت AC در جدول اعلام شده‌اند. شرایط کامل آزمون نشتی، مدت پالس جریان ضربه‌ای و مدت آزمون عایقی در تصویر مشخص نشده‌اند. واحد ستون‌های جریان RMS مبهم است و این مقادیر تا تأیید در ویژگی‌ها ثبت نشده‌اند.

کاربرد و نکات انتخاب

پل دیود ورودی متناوب را به خروجی یکسو‌شده پالسی تبدیل می‌کند؛ رگولاتور یا منبع تغذیه با خروجی ثابت نیست. عبارت ۲۴/۳۶ ولت در عنوان فروشنده به معنی تولید این ولتاژها توسط ماژول نیست. ولتاژ خروجی به ورودی و مدار وابسته است و برای کاهش ریپل به طراحی فیلتر مناسب نیاز دارد. انتخاب هیت‌سینک، سیم و اتصالات باید متناسب با جریان و شرایط کاری باشد. ولتاژ آزمون عایقی با ولتاژ کاری مجاز یکسان نیست.
