دیود یکسوساز قدرت پیچی 85HFR120، ۸۵ آمپر ۱۲۰۰ ولت

دیود یکسوساز قدرت پیچی 85HFR120

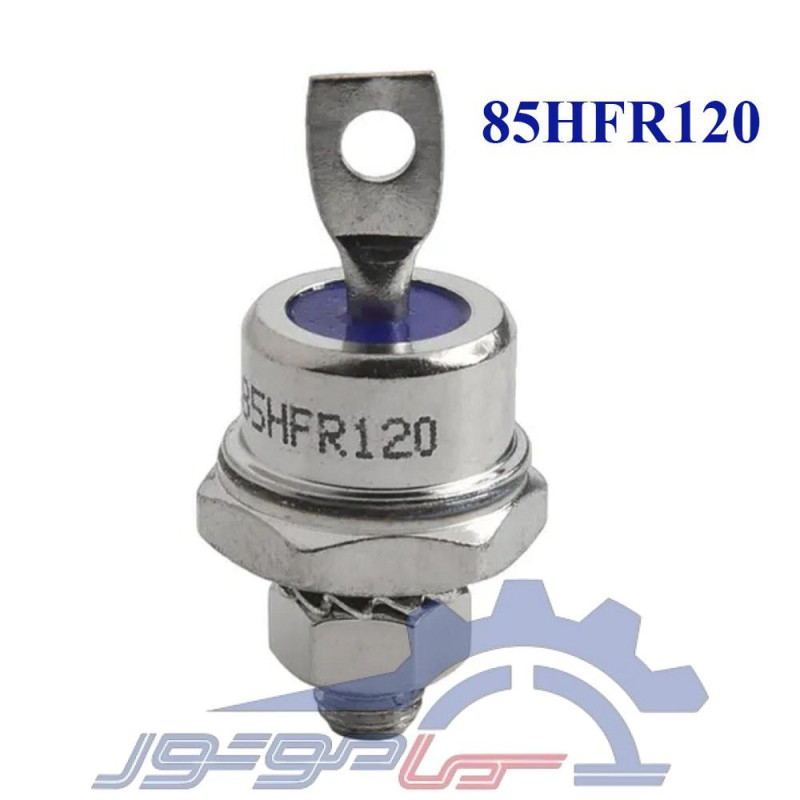

دیود صنعتی 85HFR120 دارای جریان نامی ۸۵ آمپر و ولتاژ معکوس ۱۲۰۰ ولت میباشد. ساختار قطعه شامل بدنه فلزی، پیچ رزوه‌دار و ترمینال تخت سوراخ‌دار است. این صفحه مربوط به یک عدد دیود مدل 85HFR120 است.

ابعاد و نصب

در عکس همین مدل، طول کلی ۳۷٫۵ میلی‌متر، اندازه طولی مشخص‌شده ۲۵ میلی‌متر، اندازه کنار پیچ ۱۷٫۳ میلی‌متر و قطر رزوه ۶ میلی‌متر درج شده است. نقشه DO-5 ارسالی، اندازه بین دو وجه شش‌گوش ۱۷٫۲۵ میلی‌متر و رزوه متریک M6 × 1 را نشان می‌دهد. نقشه عمومی بدنه و عکس واقعی را برای بررسی محل دقیق اندازه‌ها مشاهده کنید.

تفاوت مدل و مشخصات الکتریکی

85HFR120 و 85HF120 دو مدل جداگانه‌اند و نباید صرف شباهت ظاهری جایگزین یکدیگر شوند. قطب‌بندی بدنه باید پیش از اتصال از روی مشخصات همین قطعه یا آزمون مناسب تأیید شود.

کاربرد و انتخاب

این رده قطعه برای بررسی در مدارهای یکسوسازی قدرت و تجهیزات صنعتی عرضه می‌شود. انتخاب نهایی به مدار، جهت دیود، دفع حرارت و شرایط کاری وابسته است. مقدار جریان نامی به معنی امکان عبور همین جریان در هر شرایط نصب نیست. هنگام مونتاژ از ابزار مناسب استفاده شود و اتصال ترمینال و رزوه از نظر تطابق مکانیکی بررسی شود.
