کنترلر شارژ خورشیدی MPPT لیتیومی یک ماژول حرفهای برای شارژ باتریهای 3.2 ولت LiFePO4 و 3.7 ولت Li-ion از طریق پنل خورشیدی 18 ولت است. این کنترلر با حداکثر جریان شارژ 20 آمپر، شارژ سریع و ایمن باتری را تضمین میکند. فناوری MPPT بهینهسازی شده، انرژی پنل خورشیدی را به حداکثر میرساند و راندمان شارژ را افزایش میدهد. خروجی 12 ولت 20 آمپر با ریپل کمتر از 50 میلیولت، ولتاژ پایدار برای تجهیزات حساس فراهم میکند. این کنترلر مناسب سیستمهای روشنایی خورشیدی، دوربین مداربسته، مودمها، تجهیزات مخابراتی و پروژههای DIY است. نصب آسان و سیمکشی آماده از دیگر مزایای آن است. ابعاد کوچک باعث استفاده راحت در پروژههای کوچک و قابل حمل میشود. محافظت از باتری و عملکرد پایدار در شرایط مختلف محیطی از ویژگیهای کلیدی این ماژول است. طراحی بهینه مدار باعث افزایش طول عمر باتری و کاهش هدررفت انرژی میشود. ماژول با پنلهای 20 تا 150 وات سازگار است و میتواند برای سیستمهای مستقل از شبکه و پروژههای خورشیدی کاربردی باشد. کیفیت ساخت بالا و راندمان مناسب، آن را به انتخابی عالی برای علاقهمندان به انرژی خورشیدی تبدیل کرده است.

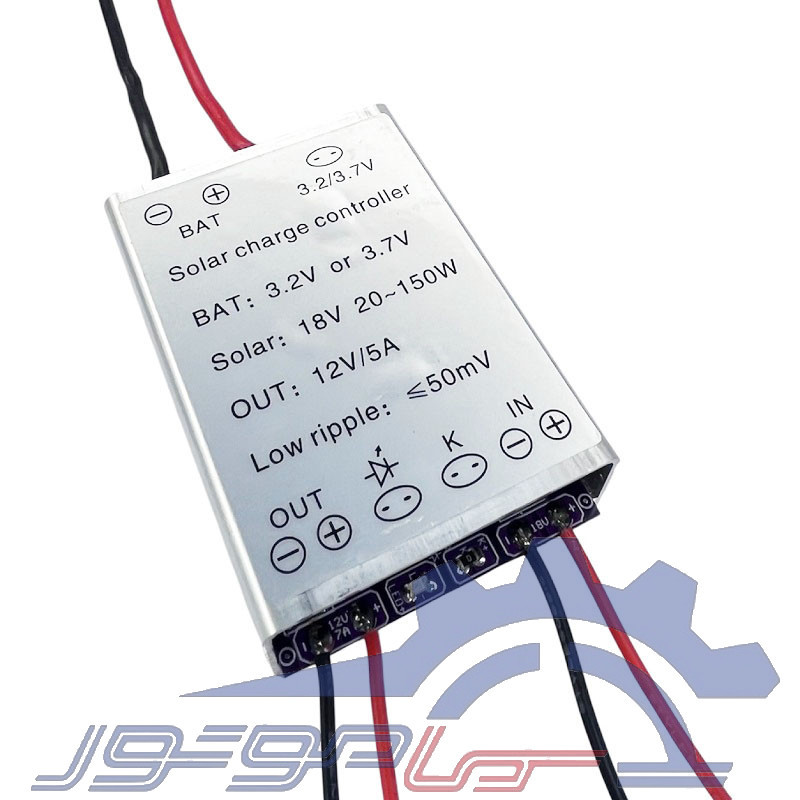

عدد 12V/5A روی این کنترلر مربوط به خروجی مستقیم دستگاه برای تغذیه مصرفکنندههای DC است. این خروجی یک ولتاژ تثبیتشده 12 ولت با حداکثر جریان 5 آمپر ارائه میدهد. از این بخش میتوان برای راهاندازی تجهیزاتی مانند روشنایی LED، دوربین مداربسته و مودم استفاده کرد. این خروجی مستقل از بخش شارژ باتری عمل میکند و صرفاً برای مصرف بار طراحی شده است. بنابراین نباید با جریان شارژ باتری (20A) اشتباه گرفته شود.به طور ساده:
BAT: 3.2V یا 3.7V → اتصال باتری لیتیومی
IN / Solar: 18V 20~150W → اتصال پنل خورشیدی
OUT: 12V/5A → خروجی تغذیه برای تجهیزات DC
| مشخصات | مقدار |
|---|---|
| نوع محصول | کنترلر شارژ خورشیدی MPPT |
| نوع باتری | Li-ion / LiFePO4 |
| ولتاژ باتری | 3.2V یا 3.7V |
| ولتاژ پنل خورشیدی | 18V |
| توان پنل قابل پشتیبانی | 20 تا 150 وات |
| ولتاژ خروجی | 12V DC |
| حداکثر جریان خروجی | 20A |
| ریپل خروجی | ≤50mV |
| تکنولوژی شارژ | MPPT |
| نصب | سیمدار |
| کاربرد | شارژ باتری و تغذیه تجهیزات DC |
در قسمت بالای برد (کنار سیمهای ضخیم قرمز و مشکی)
📌 این بخش مخصوص اتصال مستقیم به سلول یا پک باتری لیتیومی (LiFePO4 3.2V یا Li-ion 3.7V) است.
📌 این قسمت نقش ذخیره انرژی را دارد.
2. ورودی پنل خورشیدی (IN)
پایین برد – سمت راست
📌 این بخش برق تولیدی پنل خورشیدی را دریافت میکند.
📌 ولتاژ ورودی باید متناسب با باتری و طراحی MPPT باشد.
3. خروجی مصرف (OUT)
پایین برد – سمت چپ
📌 این بخش برای تغذیه مصرفکنندهها (مثل LED، دوربین، مودم و …) استفاده میشود.
📌 خروجی معمولاً تثبیتشده 12V / 5A است.
بخشهای جانبی روی برد
🔷 LED با علامت دیودنکات مهم نصب
