کانکتور N نری مستقیم پرسی مناسب کابل LMR-400 و RG-213

کانکتور N نری مستقیم پرسی مدل N-C-J-7

کانکتور N نری مستقیم پرسی مدل N-C-J-7، برای نصب روی کابل‌های کواکسیال LMR400 و 50-7 طراحی شده است. این محصول با امپدانس مشخصه ۵۰ اهم و محدوده فرکانسی DC تا ۶ گیگاهرتز، برای ساخت کابل‌های رابط و اتصال تجهیزات در سیستم‌های RF کاربرد دارد. طراحی مستقیم آن باعث می‌شود کابل در امتداد محور کانکتور قرار بگیرد؛ بنابراین برای اتصال‌هایی که به خروج زاویه‌دار کابل نیاز ندارند، گزینه مناسبی است.

جنس بدنه و مواد سازنده

طبق مشخصات سازنده، بدنه اصلی کانکتور از برنج ساخته شده و دارای آبکاری نیکل است. حلقه پرسی نیز از جنس برنج با پوشش نیکل تولید می‌شود. برنج امکان ساخت قطعات فلزی با ابعاد دقیق را فراهم می‌کند و پوشش نیکل، سطح خارجی قطعات را می‌پوشاند. سطح آج‌دار مهره اتصال نیز گرفتن و چرخاندن کانکتور را هنگام نصب و جداسازی آسان‌تر می‌کند.

پین مرکزی این مدل از برنج با آبکاری طلا ساخته شده است و اتصال هادی مرکزی کابل را برقرار می‌کند. عایق داخلی از جنس PTFE است و هادی مرکزی را از بخش فلزی خارجی جدا نگه می‌دارد. این ساختار برای حفظ جدایی الکتریکی اجزای اتصال اهمیت دارد. کیفیت نهایی انتقال سیگنال، علاوه بر مواد سازنده، به انتخاب کابل مناسب و اجرای صحیح مراحل مونتاژ وابسته است.

مشخصات الکتریکی و فرکانسی

امپدانس مشخصه کانکتور N-C-J-7 برابر با ۵۰ اهم است. برای ایجاد یک مسیر انتقال هماهنگ، کابل و تجهیزات متصل به آن نیز باید با این امپدانس سازگار باشند. محدوده فرکانسی اعلام‌شده از جریان مستقیم تا ۶ گیگاهرتز است؛ بنابراین هنگام انتخاب محصول باید فرکانس کاری مجموعه در این بازه قرار داشته باشد.

نسبت موج ایستاده ولتاژ یا VSWR، طبق برگه مشخصات سازنده، حداکثر ۱٫۲۵ اعلام شده است. مقاومت تماس هادی مرکزی حداکثر ۱ میلی‌اهم و مقاومت تماس هادی خارجی حداکثر ۰٫۲۵ میلی‌اهم درج شده است. این مشخصات برای ارزیابی اتصال اهمیت دارند، اما نصب نامناسب یا آسیب‌دیدگی کابل می‌تواند عملکرد مجموعه مونتاژشده را تحت تأثیر قرار دهد.

ابعاد و اجزای محصول

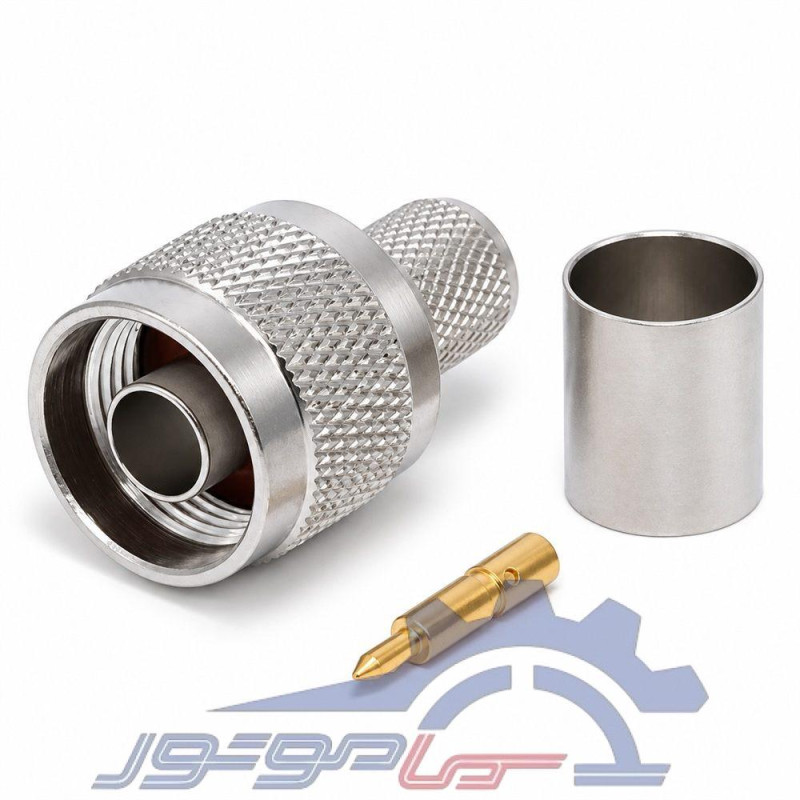

بر اساس نقشه سازنده، طول بدنه کانکتور ۳۰ میلی‌متر است. حلقه پرسی دارای طول ۱۵ میلی‌متر، قطر داخلی ۱۱ میلی‌متر و قطر خارجی ۱۲ میلی‌متر است. مجموعه محصول شامل بدنه اصلی، حلقه فلزی پرسی و پین مرکزی مجزا می‌شود.

کابل‌های ذکرشده در تصویر سازنده، LMR400 و 50-7 هستند. هنگام انتخاب کابل، ابعاد روکش، شیلد و هادی مرکزی باید با اجزای کانکتور تطابق داشته باشند. سازگاری با کابل‌های دیگر صرفاً بر اساس شباهت ظاهری یا قطر تقریبی قابل تعیین نیست و باید پیش از مونتاژ بررسی شود.

نصب پرسی و نکات مونتاژ

در این مدل، حلقه فلزی با ابزار پرس مناسب در محل اتصال کابل فشرده می‌شود. آماده‌سازی کابل باید با دقت انجام شود تا شیلد و هادی مرکزی آسیب نبینند. همچنین لازم است از تماس رشته‌های شیلد با پین مرکزی جلوگیری شود.

اندازه فک پرس و طول لخت‌کردن لایه‌های کابل باید مطابق دستورالعمل مونتاژ همین مدل انتخاب شود. استفاده از ابزار نامناسب ممکن است حلقه را بیش‌ازحد فشرده کند یا اتصال مکانیکی کافی ایجاد نکند. پس از مونتاژ، بررسی استحکام اتصال، پیوستگی الکتریکی و نبود اتصال کوتاه میان هادی مرکزی و بدنه توصیه می‌شود.

شرایط کاری و کاربردها

دمای کاری اعلام‌شده برای این کانکتور از منفی ۴۵ تا مثبت ۱۲۵ درجه سانتی‌گراد است. سازنده دوام مکانیکی حداقل ۵۰۰ مرتبه اتصال و جداسازی و انطباق با الزامات RoHS را نیز ذکر کرده است.

کانکتور N-C-J-7 برای ساخت کابل رابط آنتن، اتصال تجهیزات رادیویی و مجموعه‌های آزمایشگاهی RF قابل استفاده است. انتخاب آن باید با توجه به نوع رابط تجهیزات، کابل مورد استفاده، محدوده فرکانسی و شرایط نصب انجام شود. بررسی این موارد پیش از خرید و مونتاژ، به انتخاب صحیح و ایجاد اتصال قابل‌اعتماد کمک می‌کند.
