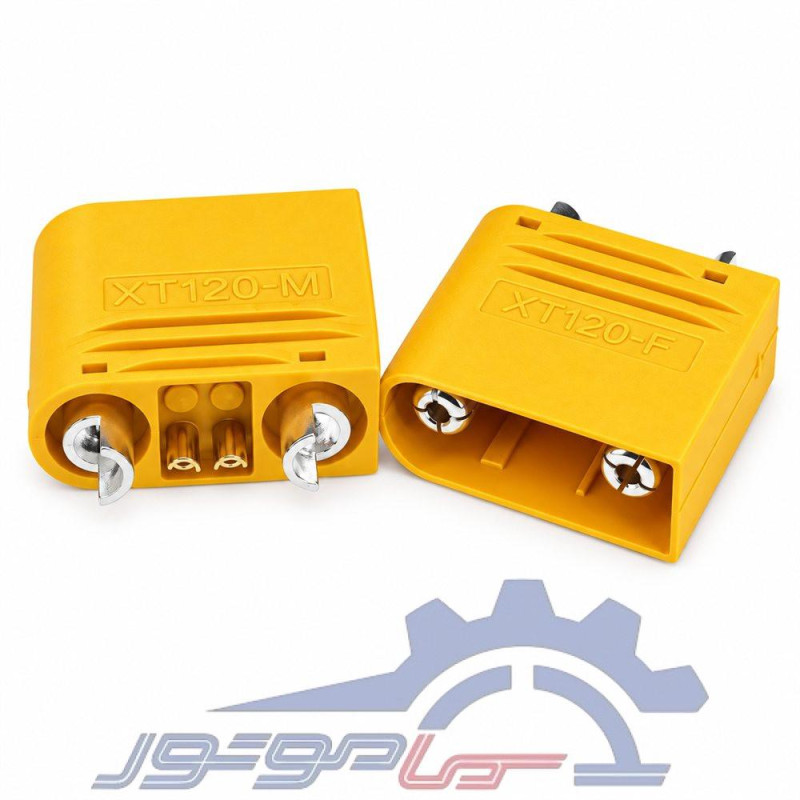

کانکتور قدرت XT120 (2+2) آماس (AMASS)
  • کانکتور قدرت XT120 (2+2) آماس (AMASS)
  • کانکتور قدرت XT120 (2+2) آماس (AMASS)
  • کانکتور قدرت XT120 (2+2) آماس (AMASS) ابعاد

کانکتور قدرت XT120 (2+2) آماس (AMASS) نری و مادگی (یک جفت)

CON00228
AMASS
  • 🔌 مدل: یک جفت XT120 (2+2)
  • ⚡ ولتاژ نامی: 500 ولت DC
  • 🔋 جریان پیوسته: 60 آمپر
  • ⚡ جریان لحظه‌ای: 120 آمپر
  • 🧵 سیم: 8 تا 10 AWG
  • ✨ کنتاکت: برنج با روکش طلا
  • 🔧 اتصال: لحیمی
  • 🛡️ عایق: پلی‌آمید PA
  • 🔥 اشتعال‌پذیری: UL94 V-0
  • 🌡️ دما: −۲۰ تا +۱۲۰ °C
  • 🔄 دفعات اتصال: ۱۰۰۰ بار
13,150,000ریال
تعداد
موجود است

توضیحات

معرفی کانکتور قدرت XT120 (2+2)

مدل XT120 دارای دو پین قدرت و دو پین سیگنال است و برای جریان‌های بالاتر به‌صورت یک جفت نری و مادگی عرضه می‌شود.

ظرفیت جریان و ولتاژ

ولتاژ نامی این مدل 500 ولت DC و جریان پیوستهٔ آن 60 آمپر اعلام شده است. جریان لحظه‌ای قابل تحمل 120 آمپر است و نباید به‌عنوان ظرفیت کارکرد دائم در نظر گرفته شود. انتخاب کانکتور باید با جریان مصرفی مدار، سایز سیم و شرایط دمایی محل نصب هماهنگ باشد.

کنتاکت‌های برنجی با روکش طلا

بخش‌های تماس الکتریکی از برنج با روکش طلا ساخته شده‌اند. مقاومت تماسی اعلام‌شده حدود 0.40 میلی‌اهم است. کیفیت لحیم‌کاری و اتصال صحیح سیم‌ها در عملکرد نهایی مؤثر است.

بدنهٔ عایق PA

جنس عایق از پلی‌آمید PA با ردهٔ اشتعال‌پذیری UL94 V-0 است. این رده به رفتار ماده در آزمون اشتعال اشاره دارد و به معنی نسوزبودن کامل محصول نیست. محدودهٔ دمای کاری از منفی ۲۰ تا مثبت ۱۲۰ درجهٔ سانتی‌گراد است.

اتصال لحیمی و سیم سازگار

سیم‌ها به روش لحیم‌کاری متصل می‌شوند. سایز سیم توصیه‌شده 8 تا 10 AWG است. پس از لحیم‌کاری محل اتصال عایق شود و کشش مستقیم به نقاط لحیم وارد نشود.

دفعات اتصال و جداسازی

تعداد دفعات اتصال و جداسازی توصیه‌شده معمولاً ۱۰۰۰ بار اعلام می‌شود؛ شرایط استفاده و آلودگی سطح تماس بر عمر عملکردی تأثیر می‌گذارند.

کاربردها

باتری‌ها و کنترلرهای قدرت بالا که به خطوط سیگنال هم نیاز دارند؛ به شرط آنکه ولتاژ، جریان و شرایط محیطی با مشخصات سازگار باشد. ساخت Changzhou Amass (چین) است.

عمر مکانیکی برخی نسخه‌های XT120 در دیتاشیت حدود ۱۰۰ بار اعلام شده است؛ شرایط استفاده را در نظر بگیرید.

پرسش درباره انتخاب کانکتور قدرت را در انجمن سما موتور بپرسید.

جزئیات محصول
CON00228

مشخصات

ولتاژ نامی (ولت)
500
کشور سازنده
چین
حداکثر جریان پیک
120
ضخامت(قطر) سیم خروجی
8 تا 10 AWG
رنگ
زرد
تعداد پین
4
نوع نصب
بین راهی
کد فنی محصول
XT120-22
نوع کانکتور
XT120 2+2 نری و مادگی
مقاومت تماس
≤1.2 میلی‌اهم
جریان نامی (آمپر)
60
نوع بسته‌بندی
یک جفت
نوع سوکت (AMASS)
جفت (نری+ مادگی)
ویژگی خاص(AMASS)
ندارد
