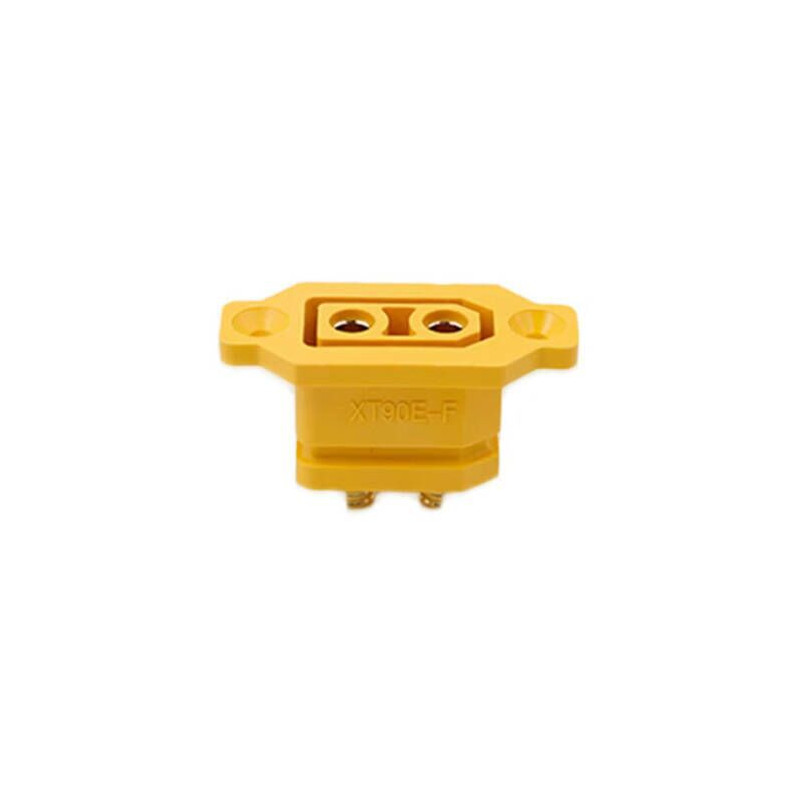

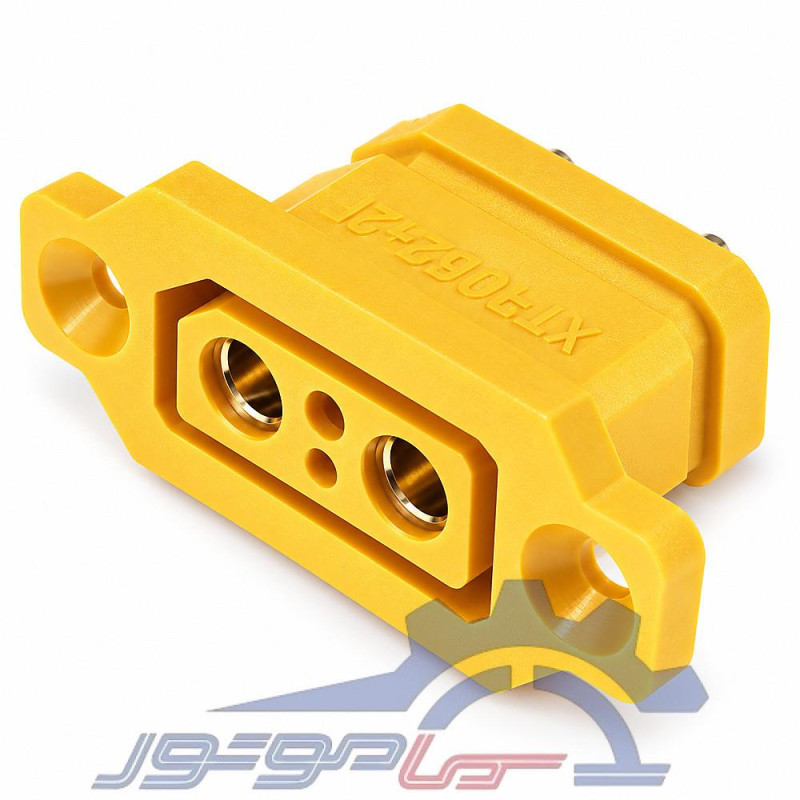

معرفی کانکتور مادگی XT90E (2+2)
این کالا مادگی زرد XT90E با پیکربندی 2+2 است و به‌صورت تکی عرضه می‌شود.
ظرفیت جریان و ولتاژ
ولتاژ نامی این مدل 500 ولت DC و جریان پیوستهٔ آن 30 آمپر اعلام شده است. جریان لحظه‌ای قابل تحمل 60 آمپر است و نباید به‌عنوان ظرفیت کارکرد دائم در نظر گرفته شود. انتخاب کانکتور باید با جریان مصرفی مدار، سایز سیم و شرایط دمایی محل نصب هماهنگ باشد.
کنتاکت‌های برنجی با روکش طلا
بخش‌های تماس الکتریکی از برنج با روکش طلا ساخته شده‌اند. مقاومت تماسی اعلام‌شده حدود 0.40 میلی‌اهم است. کیفیت لحیم‌کاری و اتصال صحیح سیم‌ها در عملکرد نهایی مؤثر است.
بدنهٔ عایق PA
جنس عایق از پلی‌آمید PA با ردهٔ اشتعال‌پذیری UL94 V-0 است. این رده به رفتار ماده در آزمون اشتعال اشاره دارد و به معنی نسوزبودن کامل محصول نیست. محدودهٔ دمای کاری از منفی ۲۰ تا مثبت ۱۲۰ درجهٔ سانتی‌گراد است.
اتصال لحیمی و سیم سازگار
سیم‌ها به روش لحیم‌کاری متصل می‌شوند. سایز سیم توصیه‌شده 12 AWG است. پس از لحیم‌کاری محل اتصال عایق شود و کشش مستقیم به نقاط لحیم وارد نشود.
دفعات اتصال و جداسازی
تعداد دفعات اتصال و جداسازی توصیه‌شده معمولاً ۱۰۰۰ بار اعلام می‌شود؛ شرایط استفاده و آلودگی سطح تماس بر عمر عملکردی تأثیر می‌گذارند.
کاربردها
اتصال باتری به کنترلر، تغذیه موتور و سیم‌کشی قابل جداسازی سیستم‌های قدرت؛ به شرط آنکه ولتاژ، جریان و شرایط محیطی با مشخصات سازگار باشد. ساخت Changzhou Amass (چین) است.
