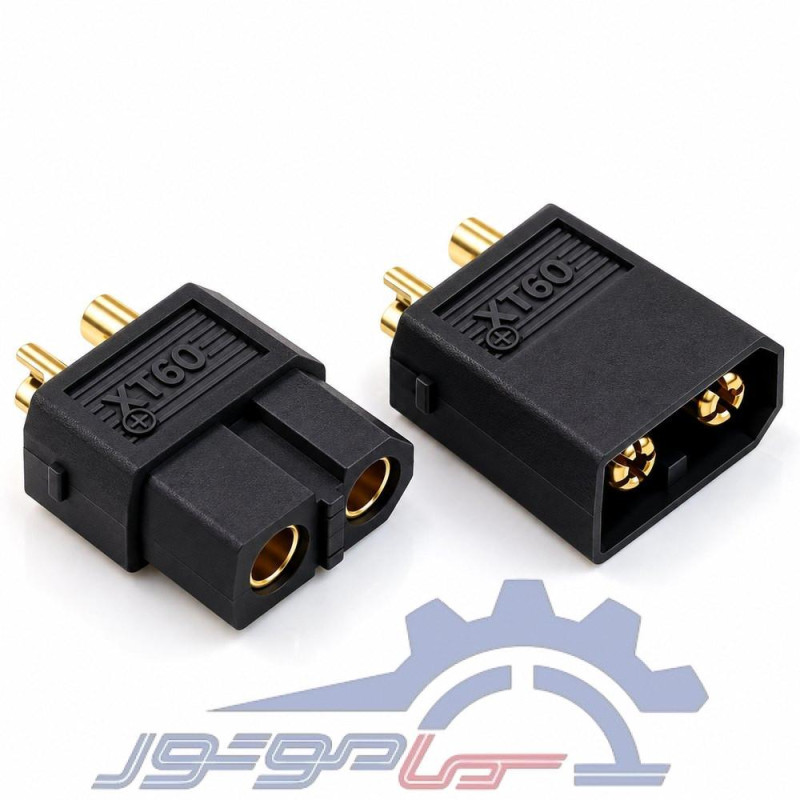

کانکتور قدرت XT60 آماس (AMASS) دو پین مشکی نری و مادگی (یک جفت)

معرفی کانکتور قدرت XT60

کانکتور XT60 مشکی از نظر الکتریکی مشابه نسخهٔ زرد است و برای تفکیک مدارها یا ظاهر تیره به‌صورت یک جفت عرضه می‌شود.

ظرفیت جریان و ولتاژ

ولتاژ نامی این مدل 500 ولت DC و جریان پیوستهٔ آن 30 آمپر اعلام شده است. جریان لحظه‌ای قابل تحمل 60 آمپر است و نباید به‌عنوان ظرفیت کارکرد دائم در نظر گرفته شود. انتخاب کانکتور باید با جریان مصرفی مدار، سایز سیم و شرایط دمایی محل نصب هماهنگ باشد.

کنتاکت‌های برنجی با روکش طلا

بخش‌های تماس الکتریکی از برنج با روکش طلا ساخته شده‌اند. مقاومت تماسی اعلام‌شده حدود 0.55 میلی‌اهم است. کیفیت لحیم‌کاری و اتصال صحیح سیم‌ها در عملکرد نهایی مؤثر است.

بدنهٔ عایق PA

جنس عایق از پلی‌آمید PA با ردهٔ اشتعال‌پذیری UL94 V-0 است. این رده به رفتار ماده در آزمون اشتعال اشاره دارد و به معنی نسوزبودن کامل محصول نیست. محدودهٔ دمای کاری از منفی ۲۰ تا مثبت ۱۲۰ درجهٔ سانتی‌گراد است.

اتصال لحیمی و سیم سازگار

سیم‌ها به روش لحیم‌کاری متصل می‌شوند. سایز سیم توصیه‌شده 12 AWG است. پس از لحیم‌کاری محل اتصال عایق شود و کشش مستقیم به نقاط لحیم وارد نشود.

دفعات اتصال و جداسازی

تعداد دفعات اتصال و جداسازی توصیه‌شده معمولاً ۱۰۰۰ بار اعلام می‌شود؛ شرایط استفاده و آلودگی سطح تماس بر عمر عملکردی تأثیر می‌گذارند.

کاربردها

اتصال باتری به کنترلر، تغذیه موتور و سیم‌کشی قابل جداسازی سیستم‌های قدرت؛ به شرط آنکه ولتاژ، جریان و شرایط محیطی با مشخصات سازگار باشد. ساخت Changzhou Amass (چین) است.

پرسش درباره انتخاب کانکتور قدرت را در انجمن سما موتور بپرسید.
