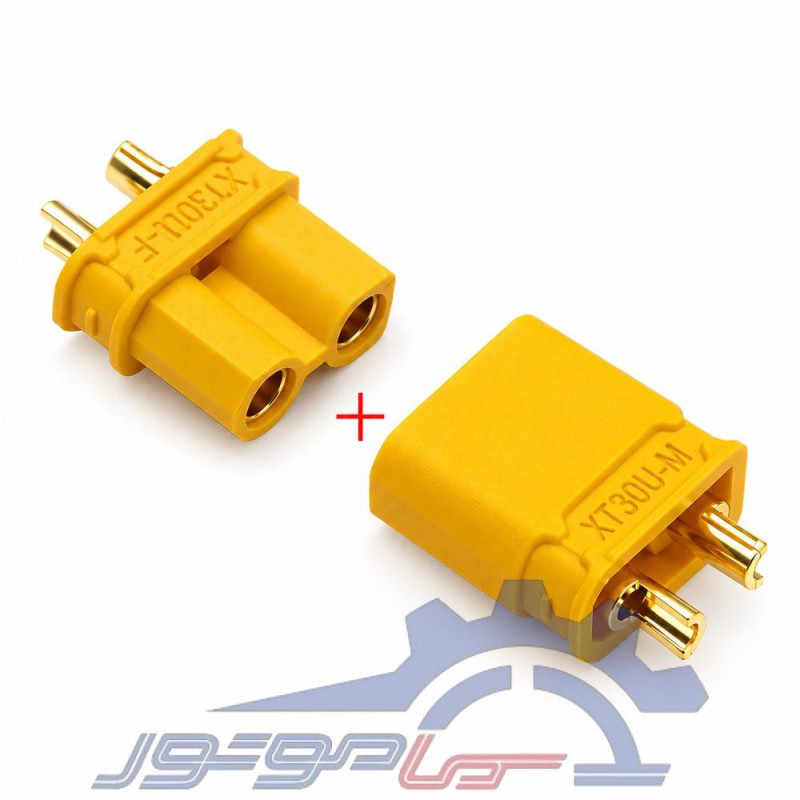

کانکتور قدرت XT30U آماس (AMASS) دو پین نری و مادگی (یک جفت)

معرفی کانکتور قدرت XT30U

کانکتور XT30U یک اتصال‌دهندهٔ قدرت دو پین از خانوادهٔ XT آماس است که به‌صورت یک جفت نری و مادگی عرضه می‌شود. بدنهٔ زردرنگ، کنتاکت‌های برنجی با روکش طلا و اتصال لحیمی، این مدل را برای سیم‌کشی قابل جداسازی در مدارهای قدرت سبک تا متوسط مناسب می‌کند.

ظرفیت جریان و ولتاژ

ولتاژ نامی این مدل ۵۰۰ ولت DC و جریان پیوستهٔ آن ۱۵ آمپر اعلام شده است. جریان لحظه‌ای قابل تحمل ۳۰ آمپر است و نباید به‌عنوان ظرفیت کارکرد دائم در نظر گرفته شود. در انتخاب کانکتور، جریان مصرفی مدار، سایز سیم و شرایط دمایی محل نصب باید با مشخصات محصول هماهنگ باشد.

کنتاکت‌های برنجی با روکش طلا

بخش‌های تماس الکتریکی از برنج با روکش طلا ساخته شده‌اند. مقاومت تماسی اعلام‌شده حدود ۰٫۷۰ میلی‌اهم است. روکش طلا به کاهش اکسیدشدن سطح تماس کمک می‌کند؛ کیفیت لحیم‌کاری و اتصال صحیح سیم‌ها نیز در عملکرد نهایی مؤثر است.

بدنهٔ عایق PA

جنس عایق از پلی‌آمید PA با ردهٔ اشتعال‌پذیری UL94 V-0 است. این رده به رفتار ماده در آزمون اشتعال اشاره دارد و به معنی نسوزبودن کامل محصول نیست. محدودهٔ دمای کاری اعلام‌شده از منفی ۲۰ تا مثبت ۱۲۰ درجهٔ سانتی‌گراد است.

اتصال لحیمی و سیم سازگار

سیم‌ها به روش لحیم‌کاری به کنتاکت‌ها متصل می‌شوند. سایز سیم توصیه‌شده برای این مدل 18 AWG است و انتخاب ضخامت سیم باید متناسب با جریان مدار انجام شود. پس از لحیم‌کاری، محل اتصال باید عایق شود و از واردشدن کشش مستقیم به نقاط لحیم جلوگیری شود.

دفعات اتصال و جداسازی

تعداد دفعات اتصال و جداسازی توصیه‌شده ۱۰۰۰ بار اعلام شده است. شرایط استفاده، آلودگی سطح تماس و نحوهٔ اتصال و جداسازی می‌توانند بر عمر عملکردی آن تأثیر بگذارند.

کاربردها

کانکتور XT30U را می‌توان در اتصال باتری به کنترلر، تغذیهٔ موتورهای کوچک و متوسط و سیم‌کشی قابل جداسازی سیستم‌های قدرت به کار برد؛ به شرط آنکه ولتاژ، جریان و شرایط محیطی با مشخصات آن سازگار باشد. این محصول ساخت Changzhou Amass (چین) است.
