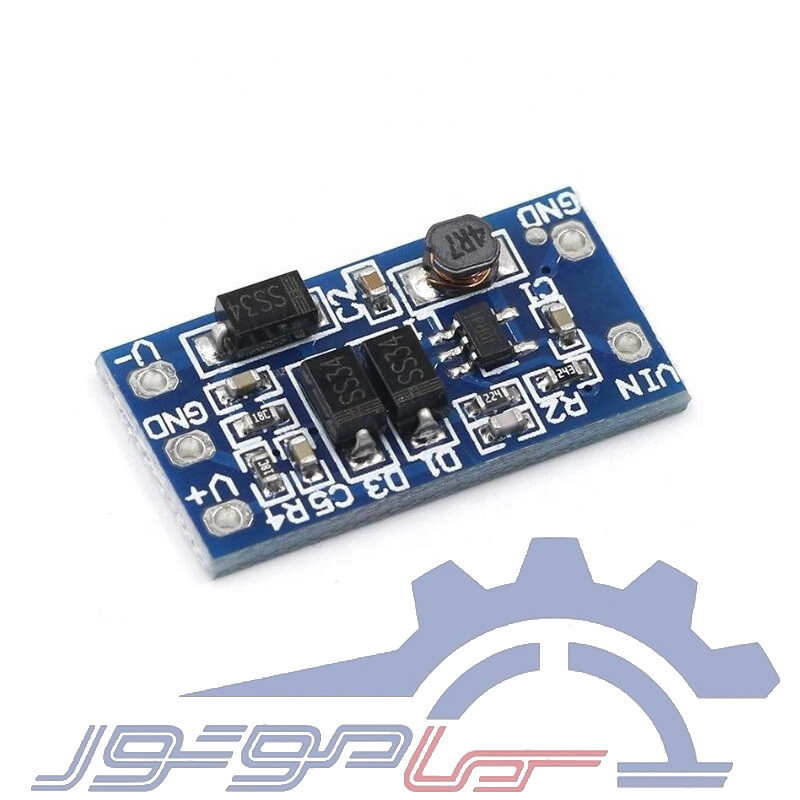

ماژول رگولاتور DC-DC افزاینده خروجی 50mA ±12V

ماژول رگولاتور افزاینده DC-DC خروجی ±12 ولت (BOOST Converter)

ماژول رگولاتور افزاینده ولتاژ DC به DC یک مبدل سوئیچینگ از نوع BOOST است که برای تبدیل ولتاژهای پایین DC به یک خروجی پایدار و تقویت‌شده طراحی شده است. این ماژول قادر است از یک ورودی کم‌ولتاژ، یک خروجی دو قطبی و متقارن شامل +12 ولت و -12 ولت تولید کند که در بسیاری از مدارهای آنالوگ و دیجیتال کاربرد حیاتی دارد.

این محصول به دلیل ابعاد کوچک، راندمان مناسب و عملکرد پایدار، یکی از گزینه‌های محبوب در پروژه‌های الکترونیکی، آزمایشگاهی و صنعتی سبک به شمار می‌رود.

عملکرد ماژول چگونه است؟

این ماژول با استفاده از ساختار سوییچینگ داخلی و مدار BOOST، ولتاژ DC ورودی را ابتدا تقویت کرده و سپس آن را به دو سطح مثبت و منفی تقسیم می‌کند. نتیجه این فرآیند، یک خروجی دو قطبی +12V و -12V است که برای تغذیه مدارهایی که نیاز به ولتاژ دوگانه دارند بسیار ضروری است.

به دلیل طراحی بهینه، این ماژول حتی در ورودی‌های بسیار پایین مانند 2.8 ولت نیز قادر به راه‌اندازی و تولید ولتاژ خروجی پایدار می‌باشد.

کاربردهای ماژول افزاینده ±12V:

این ماژول در طیف وسیعی از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد، از جمله:

• طراحی و راه‌اندازی مدارها
• استفاده در تقویت‌کننده‌های عملیاتی (Op-Amp)
• تغذیه مدارهای آنالوگ حساس و دقیق
• پروژه‌های میکروکنترلری که نیاز به ولتاژ دو قطبی دارند
• استفاده در تجهیزات تست و اندازه‌گیری
• مدارهای فیلتر، سیگنال و پردازش آنالوگ

ویژگی‌ها و مزایای مهم:

• تبدیل ولتاژ DC ورودی به خروجی دو قطبی +12V و -12V
• عملکرد پایدار حتی در ورودی‌های کم‌ولتاژ
• طراحی جمع‌وجور و مناسب برای بردهای فشرده
• مصرف انرژی پایین و راندمان قابل قبول
• نصب و استفاده آسان در انواع پروژه‌های DIY و صنعتی

مشخصات فنی :

• نوع ماژول: DC-DC Boost Converter (افزاینده ولتاژ)
• ولتاژ ورودی: 2.8V تا 5.5V DC
• ولتاژ خروجی: +12V و -12V DC (دو قطبی)
• حداکثر جریان خروجی: 50mA
• جریان خروجی پایدار: حدود 30mA
• ابعاد: 24mm × 12mm
• نوع خروجی: ولتاژ تثبیت‌شده دو قطبی

جمع‌بندی:

اگر به دنبال یک ماژول کوچک، کاربردی و مطمئن برای تولید ولتاژ دوگانه ±12 ولت از یک منبع DC کم‌ولتاژ هستید، این ماژول افزاینده انتخابی بسیار مناسب برای پروژه‌های الکترونیکی حرفه‌ای و آموزشی است. عملکرد پایدار، ابعاد کوچک و قابلیت استفاده در مدارهای حساس، این محصول را به گزینه‌ای محبوب در میان مهندسان و علاقه‌مندان الکترونیک تبدیل کرده است.
