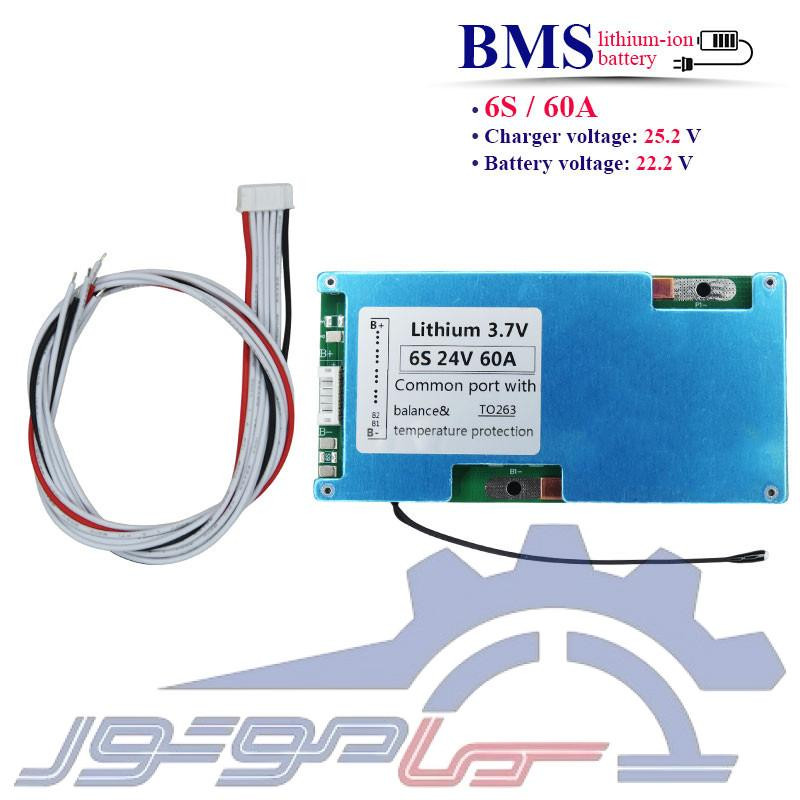

📌 ماژول محافظ شارژ باتری لیتیوم یون 6 سل 60 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 6 سل 60 آمپر، یک برد BMS قدرتمند برای مدیریت، کنترل و حفاظت از پک های باتری لیتیوم یون 6 سل است. این ماژول با ولتاژ کاری 22.2 ولت و حداکثر ولتاژ شارژ 25.2 ولت، فرآیند شارژ و دشارژ پک را کنترل کرده و از سلول ها در برابر شرایط نامناسب کاری محافظت میکند، یکی از قابلیت های مهم این برد، ایجاد تعادل بین سلول ها است که به هماهنگ تر شدن سطح ولتاژ سلول های پک کمک میکند. همچنین وجود سنسور دما امکان کنترل بهتر شرایط حرارتی برد و پک را فراهم میکند و برای استفاده در کاربردهایی که جریان بالاتری دارند، ویژگی کاربردی محسوب میشود، این BMS قابلیت تحمل حداکثر جریان کاری مداوم 60 آمپر را دارد و به 16 عدد ماسفت مجهز شده است. تعداد بالای ماسفت ها، ساختار این برد را برای مدیریت جریان بالا مناسب کرده و امکان استفاده از آن را در پک های باتری مورد استفاده در تجهیزات و سیستم های برقی فراهم میکند.
🧩 ویژگی ها:
- مناسب برای پک باتری لیتیوم یون 6 سل
- حداکثر جریان کاری مداوم: 60 آمپر
- ولتاژ کاری: 22.2 ولت
- حداکثر ولتاژ شارژ: 25.2 ولت
- دارای پورت شارژ مشترک با خروجی (-P)
- قابلیت ایجاد تعادل بین سلول های باتری
- مجهز به سنسور دما
- دارای 16 عدد ماسفت
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- مناسب برای ساخت و مدیریت پک های باتری لیتیوم یون 6 سل
- قابل استفاده در سیستم های تأمین انرژی و ذخیره سازی برق
- مناسب برای وسایل و تجهیزات برقی مجهز به پک 6 سل
- قابل استفاده در تجهیزات الکترونیکی با مصرف جریان بالا
- مناسب برای پروژه های ساخت و مونتاژ پک باتری
- قابل استفاده در سیستم هایی که به بالانس سلول و کنترل دمای پک نیاز دارند
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 7 پین قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B5+: نقطه اتصال بین سلول پنجم و ششم به B5+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
این ماژول محافظ باتری لیتیوم یون 6 سل 60 آمپر با 16 ماسفت، سنسور دما و قابلیت بالانس سلول ها، انتخابی مناسب برای مدیریت و حفاظت از پک های 22.2 ولتی در کاربردهای جریان بالا است ، وجود حفاظت های مختلف در برابر شارژ و دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه نیز به افزایش ایمنی و پایداری عملکرد پک باتری در شرایط کاری مختلف کمک میکند.
