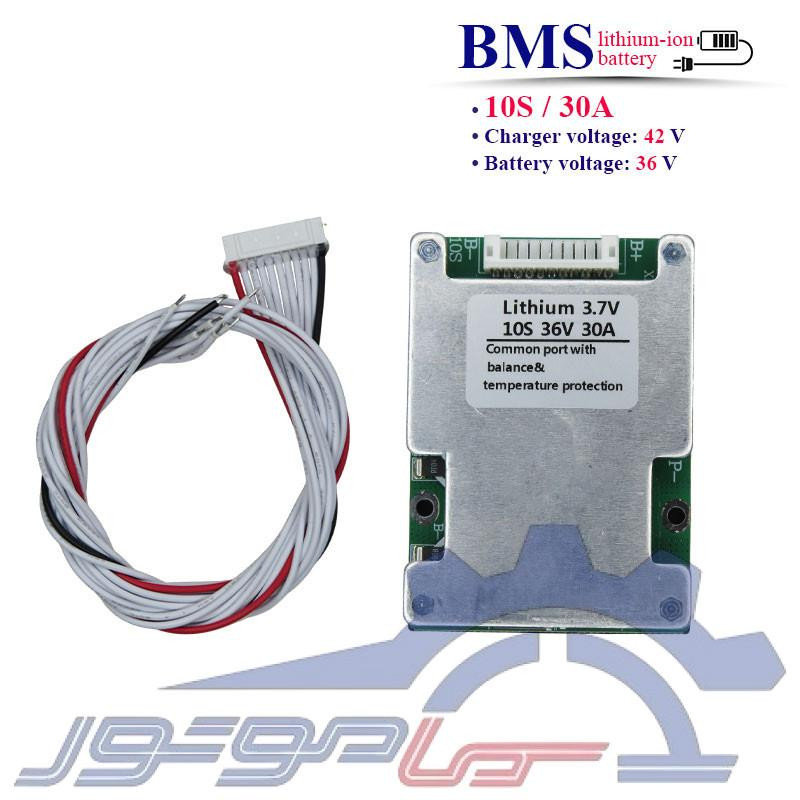

ماژول محافظ شارژ باتری لیتیوم یون 10 سل 30 آمپر
  • ماژول محافظ شارژ باتری لیتیوم یون 10 سل 30 آمپر
  • ماژول محافظ شارژ باتری لیتیوم یون 10 سل 30 آمپر
  • ماژول محافظ شارژ باتری لیتیوم یون 10 سل 30 آمپر
  • ماژول محافظ شارژ باتری لیتیوم یون 10 سل 30 آمپر

ماژول محافظ شارژ باتری لیتیوم یون 10 سل 30 آمپر

BMS00391
  • برد محافظ باتری لیتیوم یون 10 سل
  • حداکثر جریان کاری مداوم: 30 آمپر
  • ولتاژ کاری: 36 ولت
  • حداکثر ولتاژ شارژ: 42 ولت
  • پورت شارژر: مشترک با خروجی (-P)
  • ایجاد تعادل بین سلول‌ها
  • تعداد ماسفت: 8
  • محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
25,600,000ریال
تعداد
موجود است

توضیحات

📌 ماژول محافظ شارژ باتری لیتیوم یون 10 سل 30 آمپر

ماژول محافظ شارژ باتری لیتیوم یون 10 سل 30 آمپر، یک برد BMS برای کنترل و حفاظت از پک باتری 10 سل است که با ولتاژ کاری 36 ولت و حداکثر ولتاژ شارژ 42 ولت، شرایط شارژ و دشارژ باتری را مدیریت میکند. این ماژول از تعادل بین سلول ها پشتیبانی کرده و با داشتن 8 عدد ماسفت، امکان استفاده در پک هایی با جریان کاری مداوم تا 30 آمپر را فراهم میکند.

🧩 ویژگی ها:

  • مناسب برای پک باتری لیتیوم یون 10 سل
  • حداکثر جریان کاری مداوم: 30 آمپر
  • ولتاژ کاری: 36 ولت
  • حداکثر ولتاژ شارژ: 42 ولت
  • دارای پورت شارژ مشترک با خروجی (-P)
  • مجهز به قابلیت ایجاد تعادل بین سلول ها
  • دارای 8 عدد ماسفت
  • محافظت در برابر شارژ بیش از حد
  • محافظت در برابر دشارژ بیش از حد
  • محافظت در برابر جریان بیش از حد
  • محافظت در برابر اتصال کوتاه

🔧 کاربردها:

  • مناسب برای ساخت و مدیریت پک های باتری لیتیوم یون 10 سل
  • قابل استفاده در سیستم های تأمین انرژی قابل شارژ
  • مناسب برای تجهیزات و وسایل نقلیه برقی
  • قابل استفاده در تجهیزات الکترونیکی و سیستم های باتری محور
  • مناسب برای پروژه های ساخت و مونتاژ پک باتری
  • مناسب برای سیستم هایی که به حفاظت و بالانس سلول های باتری نیاز دارند

⚠️ نکات مهم:

  • BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion  را برای باتری های LiFePO4 استفاده نکنید.)
  • سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
  • از باز کردن یا تغییر اجزای BMSخودداری کنید.
  • تماس با هسته باتری یا نوار نیکل ممنوع است.
  • اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
  • استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
  • حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
  • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
  • هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
  • هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
  • از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.

📐دستورالعمل سیم کشی:

  • اتصال کابل 11 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
  • اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
  • اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
  • اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
  • ......
  • اتصال B9+: نقطه اتصال بین سلول نهم و دهم به B9+ وصل شود.
  • اتصال +B:سر مثبت سل آخر به +B وصل شود.

🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

🧾 جمع بندی:

ماژول محافظ باتری لیتیوم یون 10 سل 30 آمپر با 8 ماسفت، قابلیت بالانس سلول ها و پورت مشترک شارژ و خروجی، گزینه ای مناسب برای مدیریت و حفاظت از پک های باتری 36 ولتی است ، مجموعه حفاظت های این برد در برابر شارژ و دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه، به عملکرد ایمن تر و پایدارتر پک باتری در کاربردهای مختلف کمک میکند.

ADM_04
جزئیات محصول
BMS00391

مشخصات

نوع کالا
برد محافظ باتری لیتیومی
رنج جریان
30 الی 60 آمپر
وضعیت قطعه
نو
وزن (گرم)
48.50
محافظت اضافه جریان
دارد
ابعاد
10*50*70 میلیمتر
نوع باتری
لیتیوم یون
ولتاژ باتری(V)
36
کانکتور بالانس(پین)
11
تعداد MOSFET
8
تعداد سل:
10 سل
پورت شارژر و خروجی
مشترک
رنج ولتاژ
21 الی 50 ولت
بالانسر
Passive
