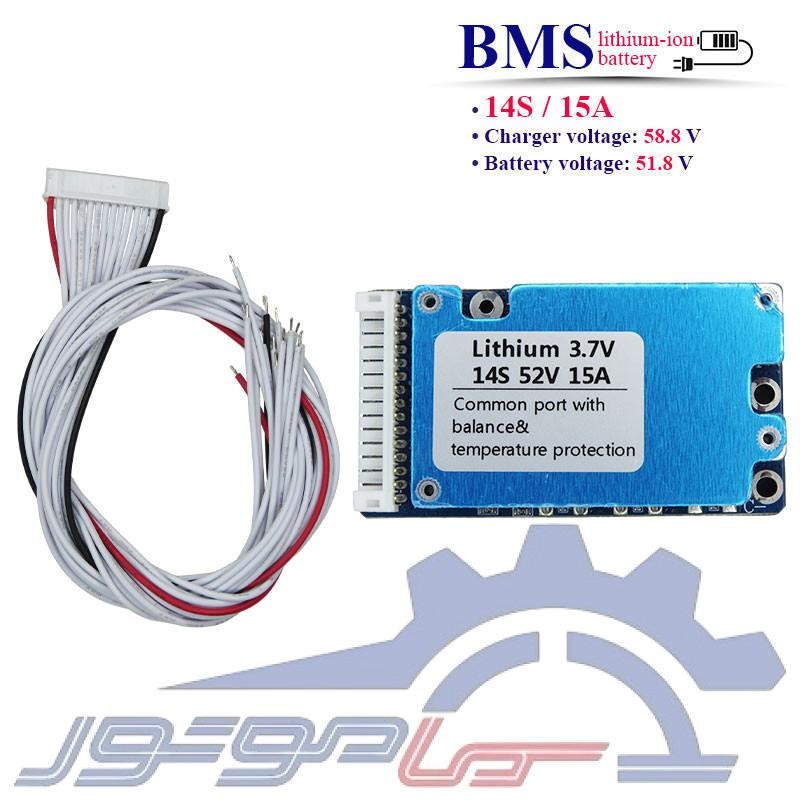

ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر
  • ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر
  • ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر
  • ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر
  • ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر

ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر

BMS00389
  • برد محافظ باتری لیتیوم یون 14 سل
  • حداکثر جریان کاری مداوم: 15 آمپر
  • ولتاژ کاری: 51.8 ولت
  • حداکثر ولتاژ شارژ: 58.8 ولت
  • پورت شارژر: مشترک با خروجی (-P)
  • ایجاد تعادل بین سلول‌ها
  • تعداد ماسفت: 4
  • محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
23,000,000ریال
تعداد
موجود است

توضیحات

📌 ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر

ماژول محافظ شارژ باتری لیتیوم یون 14 سل 15 آمپر، یک برد BMS برای مدیریت و حفاظت از پک باتری 14 سل است که با ولتاژ کاری 51.8 ولت و حداکثر ولتاژ شارژ 58.8 ولت، عملکرد ایمن پک را در زمان شارژ و دشارژ کنترل میکند. این برد از تعادل بین سلول ها پشتیبانی کرده و با بهره گیری از 4 عدد ماسفت، حداکثر جریان کاری مداوم 15 آمپر را پوشش میدهد.

🧩 ویژگی ها:

  • مناسب برای پک باتری لیتیوم یون 14 سل
  • حداکثر جریان کاری مداوم: 15 آمپر
  • ولتاژ کاری: 51.8 ولت
  • حداکثر ولتاژ شارژ: 58.8 ولت
  • دارای پورت شارژ مشترک با خروجی (-P)
  • مجهز به قابلیت ایجاد تعادل بین سلول ها
  • دارای 4 عدد ماسفت
  • محافظت در برابر شارژ بیش از حد
  • محافظت در برابر دشارژ بیش از حد
  • محافظت در برابر جریان بیش از حد
  • محافظت در برابر اتصال کوتاه

🔧 کاربردها:

  • مناسب برای ساخت و مدیریت پک های باتری لیتیوم یون 14 سل
  • استفاده در سیستم های تأمین انرژی قابل شارژ
  • مناسب برای تجهیزات و وسایل برقی با پک باتری 14 سل
  • استفاده در تجهیزات الکترونیکی و سیستم های باتری محور
  • مناسب برای پروژه های ساخت و مونتاژ پک باتری
  • قابل استفاده در سیستم هایی که به حفاظت و بالانس سلول های باتری نیاز دارند

⚠️ نکات مهم:

  • BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion  را برای باتری های LiFePO4 استفاده نکنید.)
  • سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
  • از باز کردن یا تغییر اجزای BMSخودداری کنید.
  • تماس با هسته باتری یا نوار نیکل ممنوع است.
  • اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
  • استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
  • حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
  • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
  • هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
  • هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
  • از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.

📐دستورالعمل سیم کشی:

  • اتصال کابل 15 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
  • اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
  • اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
  • اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
  • ......
  • اتصال B13+: نقطه اتصال بین سلول سیزدهم و چهاردهم به B13+ وصل شود.
  • اتصال +B:سر مثبت سل آخر به +B وصل شود.

🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

🧾 جمع بندی:

این ماژول BMS لیتیوم یون 14 سل با جریان مداوم 15 آمپر، 4 ماسفت، قابلیت بالانس سلول ها و مجموعه ای از حفاظت های ضروری، گزینه ای کاربردی برای کنترل و محافظت از پک های باتری 51.8 ولتی در زمان شارژ و دشارژ است ، وجود سیستم های حفاظتی در برابر شارژ و دشارژ بیش از حد، جریان بیش از حد و اتصال کوتاه، به افزایش ایمنی و عملکرد مطمئن تر پک باتری در استفاده های مختلف کمک میکند.

ADM_04
جزئیات محصول
BMS00389

مشخصات

نوع کالا
برد محافظ باتری لیتیومی
رنج جریان
10 الی 30 آمپر
وضعیت قطعه
نو
وزن (گرم)
24.15
محافظت اضافه جریان
دارد
ابعاد
9*34*63 میلیمتر
سنسور دما
دارد
نوع باتری
لیتیوم یون
ولتاژ باتری(V)
51.8
کانکتور بالانس(پین)
15
تعداد MOSFET
4
تعداد سل:
14 سل
پورت شارژر و خروجی
مشترک
رنج ولتاژ
11 الی 20 ولت
بالانسر
Passive
