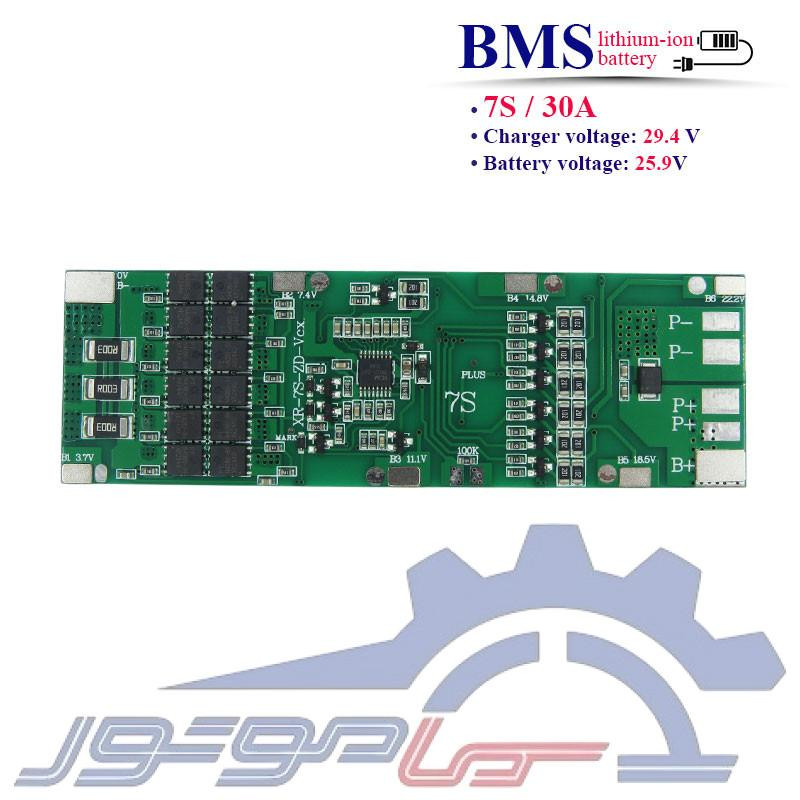

📌ماژول محافظ شارژ باتری لیتیوم یون 7 سل 30 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 7 سل 30 آمپر (BMS) برای حفاظت و مدیریت پک های باتری لیتیوم یون 7 سل طراحی شده است. این برد با ولتاژ کاری 25.9 ولت و حداکثر ولتاژ شارژ 29.4 ولت، شارژ و دشارژ باتری را کنترل کرده و از پک در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و جریان بیش از حد محافظت میکند. قابلیت ایجاد تعادل بین سلول ها نیز به کاهش اختلاف ولتاژ سلول ها کمک میکند. استفاده از 12 عدد ماسفت در ساختار این ماژول، عملکرد مناسب مدار و عبور مطمئن جریان تا 30 آمپر را فراهم میکند.
🧩 ویژگی ها:
- مناسب برای پک باتری لیتیوم یون 7 سل
- حداکثر جریان کاری مداوم: 30 آمپر
- ولتاژ کاری: 25.9 ولت
- حداکثر ولتاژ شارژ: 29.4 ولت
- پورت مشترک شارژ و دشارژ (-P)
- قابلیت ایجاد تعادل بین سلول ها
- مجهز به 12 عدد ماسفت
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک باتری لیتیوم یون 7 سل
- تجهیزات قابل حمل
- سیستم های ذخیره انرژی
- منابع تغذیه باتریمحور
- تجهیزات الکترونیکی
- سیستم های روشنایی
- پروژه های ساخت پک باتری
- تجهیزات کنترلی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 8 پین، به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B6+: نقطه اتصال بین سلول ششم و هفتم به B6+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
این BMS با جریان کاری 30 آمپر و 12 ماسفت، گزینه ای مناسب برای حفاظت از پک های لیتیوم یون 7 سل است. وجود مدارهای حفاظتی و قابلیت ایجاد تعادل بین سلول ها، مدیریت مطمئن تر باتری را فراهم میکند.
