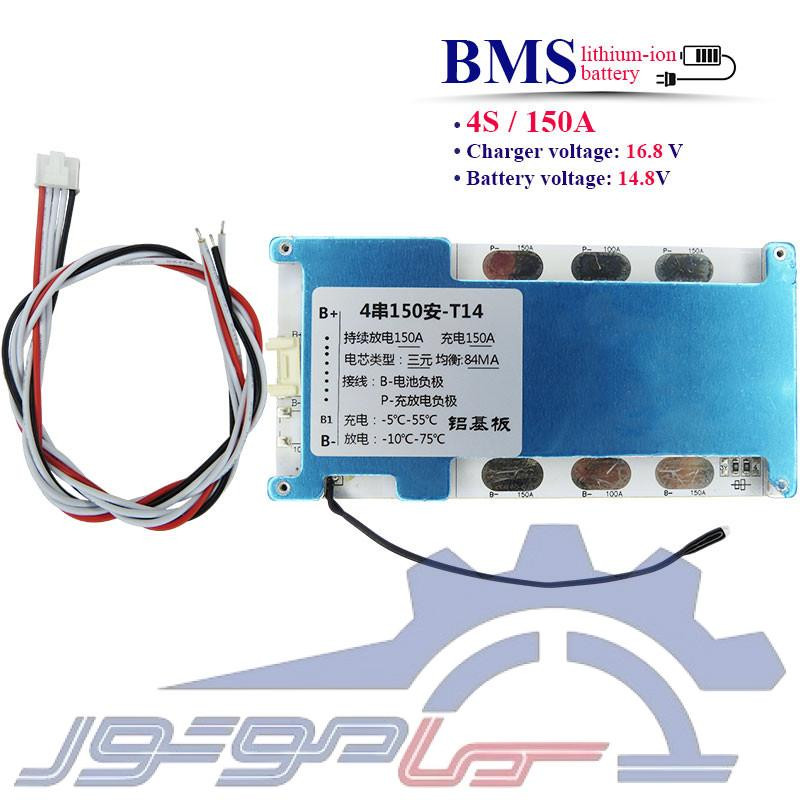

📌 ماژول محافظ شارژ باتری لیتیوم یون 4 سل 150 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 4 سل 150 آمپر (BMS) برای کنترل عملکرد و افزایش ایمنی پک های باتری لیتیوم یون طراحی شده است. این برد با ولتاژ کاری 14.8 ولت و حداکثر ولتاژ شارژ 16.8 ولت، مدیریت فرآیند شارژ و دشارژ را بر عهده داشته و با مدارهای حفاظتی داخلی، از سلول های باتری در شرایط غیرعادی مانند شارژ بیش از حد، تخلیه بیش از حد، جریان اضافی و اتصال کوتاه محافظت میکند. استفاده از 14 عدد ماسفت در ساختار این ماژول، امکان عبور جریان بالا با پایداری مناسب را فراهم کرده و سیستم ایجاد تعادل بین سلول ها نیز به هماهنگ شدن عملکرد سلول های پک باتری کمک میکند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم یون 4 سل
- حداکثر جریان کاری مداوم 150 آمپر
- مجهز به 14 عدد ماسفت
- ولتاژ کاری 14.8 ولت
- حداکثر ولتاژ شارژ 16.8 ولت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم ایجاد تعادل بین سلول ها
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر اضافه جریان
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک های باتری لیتیوم یون 4 سل
- سیستم های ذخیره انرژی
- تجهیزات خورشیدی
- منابع تغذیه قابل حمل
- تجهیزات الکترونیکی
- سیستم های روشنایی اضطراری
- پروژه های ساخت پک باتری لیتیوم یون
- تجهیزات صنعتی و کنترلی
⚠️ نکات مهم :
🔹 PCB آلومینیومی:
استفاده از PCB آلومینیومی در BMSهای جریان بالا یکی از مزایای مهم این بردها محسوب میشود. این نوع PCB با انتقال بهتر حرارت، دمای مسیرهای مسی را هنگام عبور جریان های بالا کاهش میدهد. افزایش دمای مسیرهای مسی میتواند باعث افزایش مقاومت مسیر و کاهش دقت اندازه گیری جریان توسط مقاومت شنت شود. به کارگیری PCB آلومینیومی این مشکل را برطرف کرده و باعث پایداری بیشتر عملکرد برد در جریان های بالا می شود.
🔹 پدهای مسی جریان بالا:
در BMSهای جریان بالا، با افزایش جریان مصرف کننده، بهتر است از سیم های موازی برای اتصال به برد استفاده شود. به همین منظور، در این طراحی سه پد مسی جریان بالا در هر سمت برد در نظر گرفته شده است تا امکان اتصال چند مسیر به صورت همزمان فراهم شود. این طراحی از داغ شدن محل اتصال سیم ها جلوگیری کرده، احتمال آسیب دیدن مسیرهای مسی را کاهش میدهد و عبور جریان های بالا را با اطمینان بیشتری امکان پذیر می سازد.
📐دستورالعمل سیم کشی:
- اتصال کابل 5 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- اتصال B3+: نقطه اتصال بین سلول سوم و چهارم به B3+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
برد محافظ باتری لیتیوم یون 4 سل 150 آمپر یک ماژول BMS قدرتمند برای مدیریت شارژ و دشارژ باتری های لیتیوم یون است. این محصول با 14 ماسفت، ولتاژ کاری 14.8 ولت و سیستم ایجاد تعادل بین سلول ها، عملکردی پایدار و ایمن ارائه داده و از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت میکند.
