📌 ماژول محافظ شارژ باتری لیتیوم فسفات 24 سل 30 آمپر 🔋

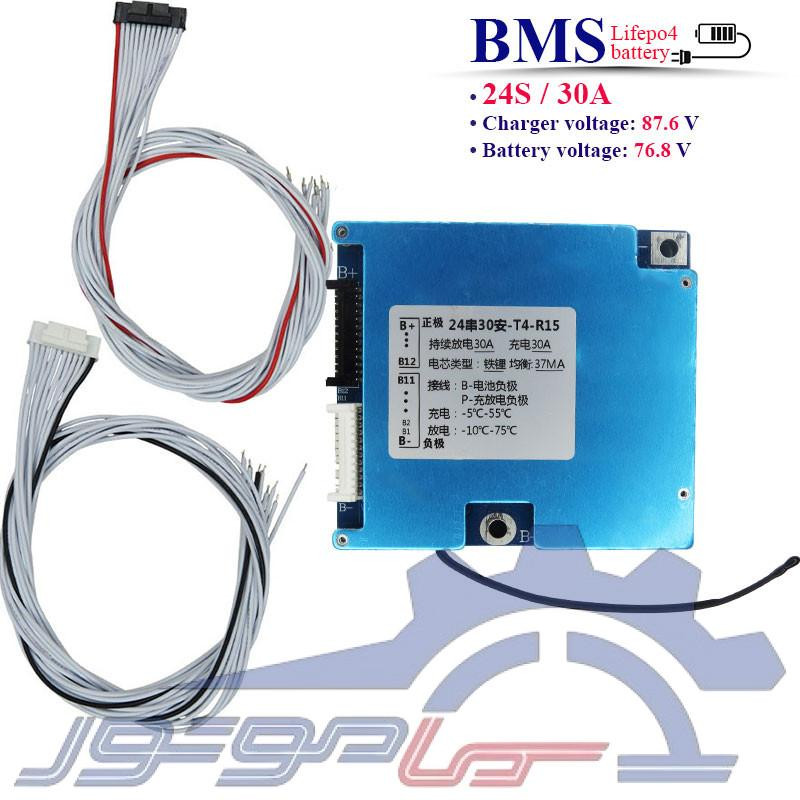

ماژول محافظ شارژ باتری لیتیوم فسفات 24 سل 30 آمپر (BMS) برای مدیریت و حفاظت از پک های باتری LiFePO4 طراحی شده است. این برد با ولتاژ کاری 76.8 ولت و حداکثر ولتاژ شارژ 87.6 ولت، فرآیند شارژ و دشارژ را به صورت هوشمند کنترل کرده و از سلول های باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت میکند. بهره گیری از 4 عدد ماسفت باعث عملکرد پایدار مدار شده و سنسور دمای NTC نیز با پایش دمای برد، ایمنی عملکرد را افزایش میدهد. همچنین سیستم ایجاد تعادل بین سلول ها با یکنواخت سازی ولتاژ سلول های باتری، به حفظ عملکرد مناسب و افزایش طول عمر پک باتری کمک میکند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم فسفات 24 سل
- حداکثر جریان کاری مداوم 30 آمپر
- ولتاژ کاری 76.8 ولت
- حداکثر ولتاژ شارژ 87.6 ولت
- مجهز به 4 عدد ماسفت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم ایجاد تعادل بین سلول ها
- دارای سنسور دما (NTC)
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- محافظت در برابر اضافه جریان
- محافظت در برابر اتصال کوتاه
🔧 کاربردها:
- پک های باتری لیتیوم فسفات 24 سل
- سیستم های ذخیره انرژی
- تجهیزات خورشیدی
- منابع تغذیه قابل حمل
- تجهیزات الکترونیکی
- سیستم های روشنایی اضطراری
- پروژه های ساخت پک باتری LiFePO4
- تجهیزات کنترلی و الکتریکی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 13 و 12 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B23+: نقطه اتصال بین سلول 23 و 24 به B23+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم فسفات 24 سل 30 آمپر یک BMS مناسب برای مدیریت شارژ و دشارژ باتری های LiFePO4 است. این برد با 4 ماسفت، سنسور دما و سیستم ایجاد تعادل بین سلول ها، عملکردی پایدار ارائه داده و از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت میکند.
