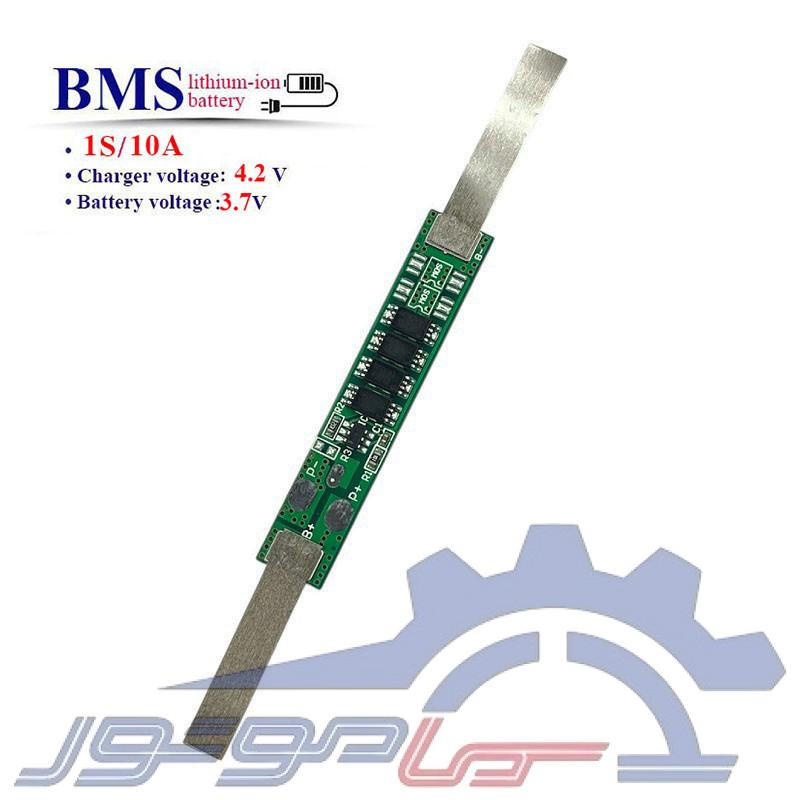

ماژول محافظ شارژ باتری لیتیومی 1 سل 10 آمپر BMS مدل XR-1S-4MOS
ماژول BMS مدل XR-1S-4MOS یک برد محافظ باتری لیتیوم یون 1 سل (1S) با جریان نامی 10 آمپر است که برای محافظت از باتریهای 3.7 ولتی در برابر اضافه شارژ، اضافه دشارژ، اتصال کوتاه و اضافه جریان طراحی شده است. این برد با بهرهگیری از 4 عدد ماسفت (4MOS)، افت ولتاژ پایین و عملکرد پایداری داشته و گزینهای مناسب برای ساخت انواع پکهای باتری لیتیومی تک سل میباشد.
این BMS برای باتریهای 18650، 21700، 26650 و سایر سلولهای لیتیوم یون 3.7 ولت مناسب بوده و در پروژههای الکترونیکی، چراغهای شارژی، تجهیزات قابل حمل، پاوربانکهای سفارشی، اسباببازیهای برقی و دستگاههای DIY کاربرد فراوانی دارد.
ویژگیها:
- مناسب برای پک باتری لیتیوم یون 1 سل (1S)
- جریان نامی 10 آمپر
- طراحی شده با 4 ماسفت قدرت (4MOS)
- محافظت در برابر اضافه شارژ (Over Charge)
- محافظت در برابر اضافه دشارژ (Over Discharge)
- محافظت در برابر اتصال کوتاه (Short Circuit)
- محافظت در برابر اضافه جریان (Over Current)
- ابعاد کوچک و وزن بسیار کم
- نصب آسان با اتصال مستقیم به باتری
- مناسب برای انواع سلولهای 18650، 21700 و 26650
مشخصات فنی:
| مشخصات |
مقدار |
| مدل |
XR-1S-4MOS |
| نوع باتری |
Lithium-ion / Li-ion |
| تعداد سلول |
1 سل (1S) |
| ولتاژ نامی باتری |
3.7V |
| ولتاژ شارژ کامل |
4.2V |
| جریان نامی دشارژ |
10A |
| جریان پیوسته پیشنهادی |
حدود 7.5 آمپر |
| محافظت اضافه شارژ |
حدود 4.25±0.05V |
| بازیابی اضافه شارژ |
حدود 4.23V |
| محافظت اضافه دشارژ |
حدود 2.5V |
| محافظت اتصال کوتاه |
دارد |
| محافظت اضافه جریان |
دارد |
| نوع بالانس |
ندارد (Non-Balance) |
| تعداد ماسفت |
4 عدد |
نحوه اتصال:
- B+ → مثبت باتری
- B- → منفی باتری
- P+ → مثبت خروجی و شارژر
- P- → منفی خروجی و شارژر
در این مدل، شارژ و دشارژ از طریق پایههای P+ و P- انجام میشود.
کاربردها:
- پک باتری 18650 تک سل
- چراغ شارژی
- پاوربانکهای سفارشی
- تجهیزات پزشکی قابل حمل
- پروژههای آردوینو و رباتیک
- اسپیکرهای شارژی
- اسباببازیهای برقی
- دستگاههای قابل حمل
- پروژههای DIY
- تجهیزات الکترونیکی کوچک
مزایای استفاده:
استفاده از این برد محافظ باعث افزایش ایمنی و طول عمر باتری شده و از آسیبهای ناشی از شارژ بیش از حد، تخلیه بیش از حد، اتصال کوتاه و عبور جریان غیرمجاز جلوگیری میکند. طراحی مبتنی بر 4 ماسفت نیز موجب کاهش تلفات توان و عملکرد پایدارتر در جریانهای بالا میشود.
