ماژول محافظ شارژ باتری لیتیوم فسفات 1 سل 9 آمپر

BMS00241
  • برد محافظ باتری لیتیوم فسفات 1 سل
  • حداکثر جریان کاری مداوم: 9 آمپر
  • ولتاژ کاری:3.2 ولت
  • حداکثر ولتاژ شارژر:3.65 ولت
  • پورت شارژر: مشترک با خروجی
  • تعداد ماسفت: 6
  • محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
1,150,000ریال
تعداد
موجود است

رتبه بندی:
(0)
توضیحات

🔋سیستم مدیریت و کنترل باتری لیتیوم فسفات (LiFePO4)

باتری های لیتیوم-آهن-فسفات (LiFePO4) به دلیل ایمنی بالا، طول عمر بسیار زیاد، پایداری حرارتی خوب و تعداد سیکل شارژ بالا، در بسیاری از کاربردها مانند سیستم های ذخیره انرژی خانگی، خودروهای برقی، دوچرخه ها، UPS و پروژه های DIY به کار میروند.

با این حال، استفاده از این باتری ها بدون سیستم محافظ یا BMS(Battery Management System) میتواند منجر به آسیب جدی به باتری و کاهش طول عمر آن شود.

برای عملکرد ایمن و دقیق باتری های LiFePO4، به یک ساختار الکترونیکی خاص به نام سیستم مدیریت باتری (BMS) نیاز است.

📚 BMS باتری لیتیوم فسفات چیست؟

سیستم مدیریت باتری (Battery Management System – BMS) مانند مغز مجموعه باتری است که وظیفه ی کنترل، نظارت و محافظت از باتری را بر عهده دارد.

یک BMS مخصوص LiFePO4 به طور خاص برای مدیریت ولتاژ پایین تر این نوع باتری طراحی میشود (حداکثر ولتاژ شارژ هر سلول حدود 3.65 ولت است).

کارکرد اصلی BMS، متعادل سازی سلول ها (Cell Balancing) و نظارت دقیق بر وضعیت باتری است. بدون این سیستم، اختلاف ولتاژ بین سلول ها به مرور افزایش پیدا می کند و باعث می شود ظرفیت باتری کاهش یابد یا حتی سلول ها آسیب ببینند.

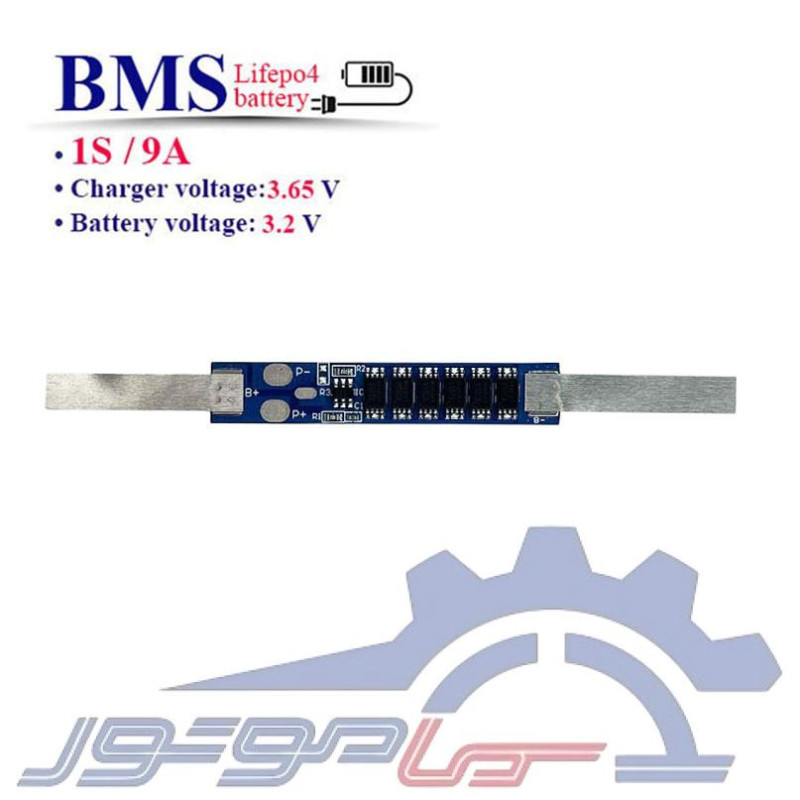

ماژول محافظ شارژ باتری لیتیوم فسفات 1 سل 9 آمپر XR-1S-6MOS-Blue BMS:

ماژول XR-1S-4MOS-Blue BMS یک برد مدیریت و محافظ باتری مخصوص باتری‌های لیتیوم فسفات آهن (LiFePO4) است که برای پک‌های 1 سل (3.2 ولت) طراحی شده است. این برد با بهره‌گیری از 6 عدد ماسفت قدرت، قابلیت عبور جریان پیوسته 9 آمپر را داشته و از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه محافظت می‌کند.

این BMS انتخابی مناسب برای ساخت پک‌های باتری LiFePO4 در تجهیزات قابل حمل، چراغ‌های اضطراری، پروژه‌های الکترونیکی، دستگاه‌های صنعتی سبک و محصولات سفارشی است.

ویژگی‌ها:

  • مناسب باتری LiFePO4 (لیتیوم فسفات آهن)
  • مناسب پک 1 سل
  • جریان پیوسته 9 آمپر
  • استفاده از 6 عدد ماسفت قدرت
  • محافظت در برابر شارژ بیش از حد
  • محافظت در برابر تخلیه بیش از حد
  • محافظت در برابر اضافه جریان
  • محافظت در برابر اتصال کوتاه
  • افت ولتاژ پایین و راندمان بالا
  • مصرف بسیار کم در حالت آماده‌به‌کار
  • ابعاد کوچک و نصب آسان

مشخصات فنی:

مشخصات

مقدار

مدل

XR-1S-6MOS-Blue

نوع باتری

لیتیوم فسفات آهن (LiFePO4)

تعداد سلول

1 سل (1S)

ولتاژ نامی باتری

3.2 ولت

ولتاژ شارژ کامل

3.65 ولت

جریان کاری پیوسته

9 آمپر

تعداد ماسفت

6 عدد

حفاظت اضافه شارژ

دارد

حفاظت تخلیه بیش از حد

دارد

حفاظت اضافه جریان

دارد

حفاظت اتصال کوتاه

دارد

نوع اتصال

B+ ،B- ،P+ ،P-

رنگ برد

آبی

راهنمای اتصالات:

  • B+ : اتصال به قطب مثبت باتری
  • B- : اتصال به قطب منفی باتری
  • P+ : خروجی مثبت شارژ و مصرف‌کننده
  • P- : خروجی منفی شارژ و مصرف‌کننده

کاربردها:

  • ساخت پک باتری LiFePO4 تک سل
  • چراغ‌های اضطراری
  • تجهیزات پزشکی قابل حمل
  • ابزارهای شارژی
  • سیستم‌های کنترل و مانیتورینگ
  • پروژه‌های الکترونیکی
  • محصولات اینترنت اشیا
  • تجهیزات اندازه‌گیری
  • دستگاه‌های سفارشی

مزایا:

  • افزایش طول عمر باتری
  • محافظت کامل از سلول
  • ایمنی بالا در هنگام شارژ و دشارژ
  • کیفیت ساخت مناسب
  • ابعاد کوچک
  • نصب آسان
  • مناسب برای استفاده صنعتی و خانگی

نکات مهم:

  • این برد فقط برای باتری‌های لیتیوم فسفات آهن (3.2 ولت) مناسب است.
  • برای شارژ باتری از شارژر مخصوص LiFePO4 با ولتاژ 3.65 ولت استفاده کنید.
  • جریان مصرفی مداوم نباید از 9 آمپر بیشتر شود.
  • هنگام اتصال، قطب‌های مثبت و منفی را با دقت رعایت کنید.



جزئیات محصول
BMS00241

مشخصات

نوع کالا
برد محافظ باتری لیتیومی
وضعیت قطعه
نو
وزن (گرم)
1.23 گرم
محافظت اضافه جریان
دارد
حداکثر جریان شارژ
9 آمپر
محدوده دمایی کارکرد
20- تا 40+ درجه سانتیگراد
سنسور دما
ندارد
نوع باتری
لیتیوم فسفات
ولتاژ باتری(V)
3.2
تعداد پین خروجی
2
تعداد MOSFET
6
تعداد سل/ ولتاژ شارژر
1 سل/ 3.65 ولت
پورت شارژر و خروجی
مشترک
جریان کاری مداوم
1 الی 10 آمپر
