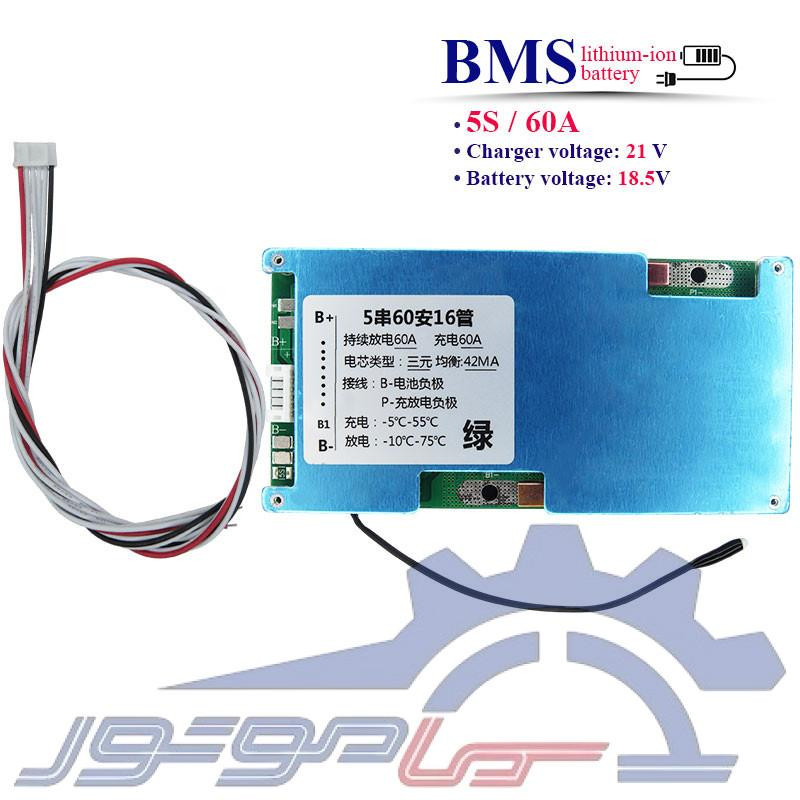

📌 ماژول محافظ شارژ باتری لیتیوم یون 5 سل 60 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 5 سل 60 آمپر (BMS) برای کنترل و حفاظت از پک های باتری لیتیوم یون طراحی شده است. این برد با ولتاژ کاری 18.5 ولت و حداکثر ولتاژ شارژ 21 ولت، فرآیند شارژ و دشارژ باتری را به صورت دقیق مدیریت کرده و عملکرد ایمن و پایدار سلول ها را تضمین میکند. بهره گیری از 16 عدد ماسفت در مدار، موجب افزایش توان عبور جریان، کاهش افت ولتاژ و بهبود راندمان عملکرد در شرایط کاری مختلف میشود. این ماژول دارای پورت مشترک شارژ و دشارژ (-P)، سیستم بالانس سلول ها و سنسور دما (NTC) بوده و با محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه، از سلامت و طول عمر پک باتری محافظت میکند.
🧩 ویژگی ها:
- مناسب برای پک های باتری لیتیوم یون 5 سل
- پشتیبانی از جریان کاری مداوم تا 60 آمپر
- مجهز به 16 عدد ماسفت
- سازگار با ولتاژ کاری 18.5 ولت و ولتاژ شارژ 21 ولت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم بالانس و تعادل بین سلول ها
- دارای سنسور دما (NTC) جهت پایش دمای برد
- محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه
- مناسب برای پروژه های باتری، تجهیزات الکترونیکی و منابع تغذیه
🔧 کاربردها:
- پک های باتری لیتیوم یون 5 سل
- ابزارهای شارژی
- دوچرخه و اسکوتر برقی
- سیستم های برق DC
- تجهیزات رباتیک
- منابع تغذیه قابل حمل
- پروژه های ساخت باتری سفارشی
- تجهیزات الکترونیکی صنعتی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص Li-ion را برای باتری های LiFePO4 استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل 6 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B5+: نقطه اتصال بین سلول پنجم و ششم به B5+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 5 سل 60 آمپر (BMS) گزینه ای مناسب برای مدیریت و حفاظت از پک های باتری لیتیوم یون است. این محصول با ولتاژ کاری 18.5 ولت، حداکثر ولتاژ شارژ 21 ولت و 16 عدد ماسفت، عملکردی مطمئن در کنترل شارژ و دشارژ ارائه میدهد. وجود سیستم بالانس سلول ها، سنسور دما و مدارهای حفاظتی کامل، موجب افزایش ایمنی، پایداری عملکرد و طول عمر باتری شده و آن را برای استفاده در انواع پروژه ها و تجهیزات برقی به انتخابی مناسب تبدیل میکند.
