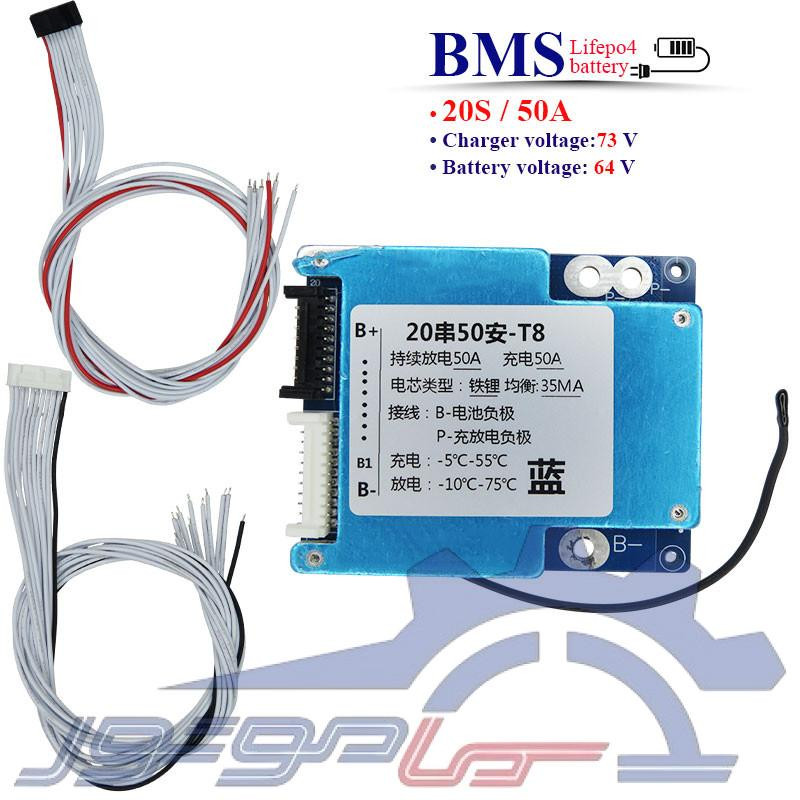

📌ماژول محافظ شارژ باتری لیتیوم آهن فسفات 20 سل 50 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم آهن فسفات 20 سل 50 آمپر (BMS) برای مدیریت و حفاظت از پک های باتری LiFePO4 با ولتاژ بالا طراحی شده است. این برد با ولتاژ کاری 64 ولت و جریان کاری مداوم 50 آمپر، عملکردی پایدار در کنترل فرآیند شارژ و دشارژ ارائه میدهد. حداکثر ولتاژ شارژ 73 ولت متناسب با ساختار باتری های لیتیوم آهن فسفات 20 سل بوده و شرایط مناسبی برای شارژ استاندارد پک باتری فراهم میکند. استفاده از 8 عدد ماسفت در مدار، کنترل مناسب جریان و عملکرد مطمئن برد را در شرایط کاری مختلف امکان پذیر میسازد. این BMS با بهره گیری از سیستم بالانس سلول ها، اختلاف ولتاژ میان سلول های باتری را کاهش داده و به عملکرد یکنواخت پک کمک میکند. همچنین وجود سنسور دما (NTC) و مدارهای حفاظتی، از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و ایمنی مجموعه را افزایش میدهد.
🧩 ویژگی ها:
- طراحی شده برای پک های باتری لیتیوم آهن فسفات 20 سل
- پشتیبانی از جریان کاری مداوم تا 50 آمپر
- استفاده از 8 عدد ماسفت
- سازگار با ولتاژ کاری 64 ولت و ولتاژ شارژ 73 ولت
- دارای پورت مشترک شارژ و دشارژ (-P)
- مجهز به سیستم بالانس سلول ها جهت حفظ تعادل ولتاژ
- دارای سنسور دما (NTC) برای کنترل شرایط حرارتی
- حفاظت در برابر شارژ، دشارژ، اضافه جریان و اتصال کوتاه
- مناسب برای کاربردهای صنعتی و سیستم های ذخیره انرژی
- طراحی شده برای افزایش ایمنی و پایداری پک باتری
🔧 کاربردها:
- پک های باتری لیتیوم یون 15 سل
- سیستم های ذخیره انرژی
- سیستم های برق اضطراری (UPS)
- تجهیزات الکترونیکی قابل حمل
- منابع تغذیه DC
- پروژه های ساخت پک باتری سفارشی
- تجهیزات کنترلی و اتوماسیون
- دستگاه های صنعتی با تغذیه باتری
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐دستورالعمل سیم کشی:
- اتصال کابل های 11 و 10 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B19+: نقطه اتصال بین سلول نوزدهم و بیستم به B19+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم آهن فسفات 20 سل 50 آمپر (BMS) یک برد تخصصی برای حفاظت و مدیریت پک های LiFePO4 است. این محصول با ولتاژ کاری 64 ولت، حداکثر ولتاژ شارژ 73 ولت و 8 عدد ماسفت، عملکردی پایدار در کنترل شارژ و دشارژ باتری ارائه میدهد. وجود سیستم بالانس سلول ها، سنسور دما و حفاظت کامل در برابر خطاهای الکتریکی، موجب افزایش ایمنی و پایداری عملکرد پک شده و این برد را به گزینه ای مناسب برای سیستم های ذخیره انرژی، تجهیزات صنعتی و پروژههای حرفه ای مبتنی بر باتری لیتیوم آهن فسفات تبدیل میکند.
