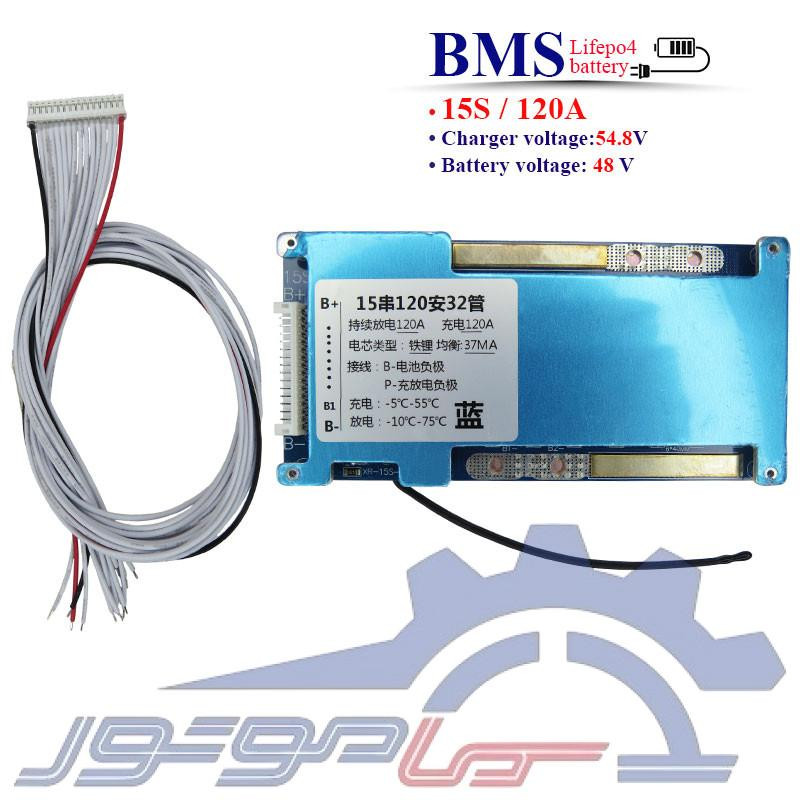

📌 ماژول محافظ شارژ باتری لیتیوم آهن فسفات 15 سل 120 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم آهن فسفات 15 سل 120 آمپر (BMS) برای مدیریت و حفاظت از پک های باتری LiFePO4 با توان بالا طراحی شده است. این برد با ولتاژ کاری 48 ولت و جریان کاری مداوم 120 آمپر، کنترل دقیق فرآیند شارژ و دشارژ را در کاربردهای صنعتی و سیستم های انرژی فراهم میکند. حداکثر ولتاژ شارژ 54.8 ولت مطابق با مشخصات باتری های لیتیوم آهن فسفات 15 سل بوده و موجب شارژ ایمن و پایدار سلول ها میشود. استفاده از 32 عدد ماسفت در مدار، ظرفیت مناسبی برای مدیریت جریان های بالا ایجاد کرده و پایداری عملکرد برد را در شرایط کاری سنگین افزایش میدهد. این ماژول علاوه بر سیستم بالانس سلول ها، به سنسور دما (NTC) مجهز بوده و با کنترل مداوم وضعیت حرارتی، ایمنی بیشتری را در زمان بهره برداری فراهم میکند. همچنین وجود سیستم مدیریت سلول ها، حفاظت در برابر شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه را به صورت هوشمند انجام میدهد. قابلیت اتصال کلید روشن/خاموش نیز مدیریت مصرف انرژی و کنترل عملکرد برد را آسانتر میکند.
🧩 ویژگی ها:
- طراحی اختصاصی برای پکهای باتری لیتیوم آهن فسفات 15 سل
- پشتیبانی از جریان کاری مداوم تا 120 آمپر
- بهره گیری از 32 عدد ماسفت برای مدیریت جریان های بالا
- سازگار با ولتاژ کاری 48 ولت و ولتاژ شارژ 54.8 ولت
- دارای سیستم بالانس جهت یکسان سازی ولتاژ سلول ها
- مجهز به سنسور دما (NTC) برای پایش مداوم حرارت
- پورت مشترک شارژ و دشارژ (-P)
- قابلیت نصب کلید روشن/خاموش برای کنترل آسان مدار
- حفاظت کامل در برابر شارژ، دشارژ، اضافه جریان و اتصال کوتاه
- مناسب برای کاربردهای صنعتی و سیستم های انرژی با توان بالا
🔧 کاربردها:
- سیستم های ذخیره انرژی خورشیدی
- بانک های باتری لیتیوم آهن فسفات
- منابع تغذیه پشتیبان (UPS)
- خودروها و تجهیزات برقی
- تجهیزات صنعتی مبتنی بر باتری
- پروژه های ساخت پک باتری LiFePO4
- سیستم های برق DC
- تجهیزات مخابراتی و کنترلی
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- هیتسینک فلزی BMS دارای لایه اکسید است که در صورت آسیب رساندن، رسانا خواهد شد.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐 دستورالعمل سیم کشی:
- اتصال کابل 16 پین: به طوری که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
- اتصال -B: سیم منفی از قطب منفی سلول اول (پایینترین ولتاژ) به -B وصل شود.
- اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B14+: نقطه اتصال بین سلول چهاردهم و پانزدهم به B14+ وصل شود.
- اتصال +B: سر مثبت سل آخر به +B وصل شود.
🚨 نکته: رعایت ترتیب صحیح سیم بندی الزامی است؛ هرگونه اشتباه در اتصال سیم ها میتواند باعث آسیب دیدن BMS شود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم آهن فسفات 15 سل 120 آمپر (BMS) یک برد حرفه ای برای مدیریت و حفاظت از پک های LiFePO4 است. این محصول با ولتاژ کاری 48 ولت، حداکثر ولتاژ شارژ 54.8 ولت و 32 عدد ماسفت، توانایی مدیریت جریان های بالا را با دقت و پایداری مناسب فراهم میکند. وجود سیستم بالانس سلول ها، سنسور دما، قابلیت نصب کلید روشن/خاموش و مدارهای حفاظتی کامل، این BMS را به انتخابی مناسب برای سیستم های ذخیره انرژی، تجهیزات صنعتی و پروژه های حرفه ای مبتنی بر باتری لیتیوم آهن فسفات تبدیل کرده است.
