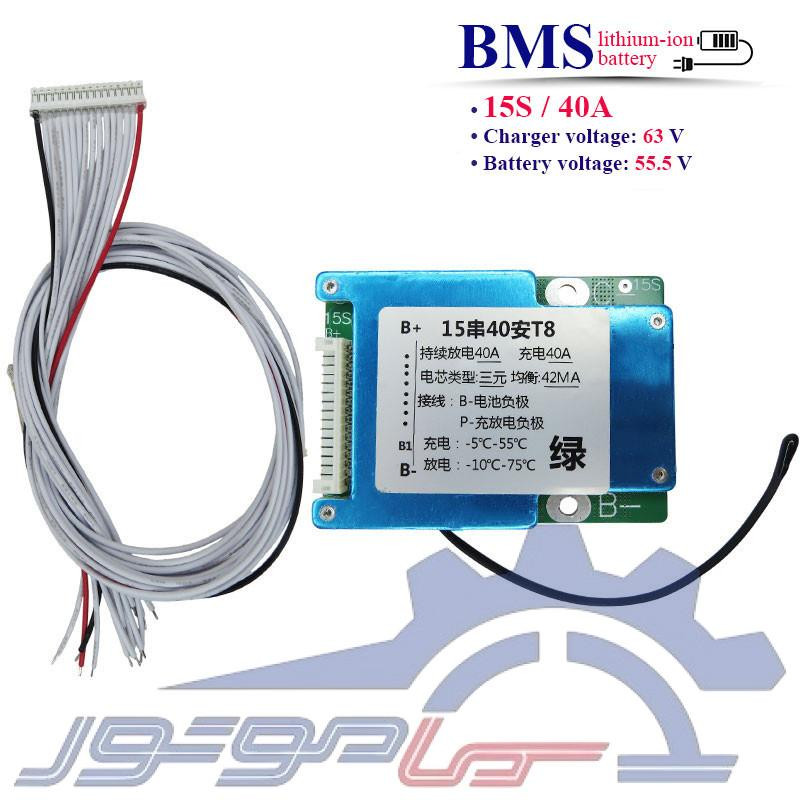

📌 ماژول محافظ شارژ باتری لیتیوم یون 15 سل 40 آمپر 🔋
ماژول محافظ شارژ باتری لیتیوم یون 15 سل 40 آمپر (BMS) برای کنترل و حفاظت از پک های باتری لیتیومی 15 سل طراحی شده است. این برد با ولتاژ کاری 55.5 ولت و جریان کاری مداوم 40 آمپر، مدیریت دقیق فرآیند شارژ و دشارژ را بر عهده دارد و از عملکرد پایدار باتری در شرایط مختلف پشتیبانی میکند. ولتاژ شارژ 63 ولت متناسب با ساختار باتری های لیتیوم یون 15 سل بوده و امکان شارژ استاندارد سلول ها را فراهم میسازد. استفاده از 8 عدد ماسفت در مدار، موجب کنترل مناسب جریان و افزایش راندمان عملکرد برد میشود. این ماژول با بهره گیری از سیستم بالانس سلول ها، اختلاف ولتاژ میان سلول های باتری را کاهش داده و به عملکرد یکنواخت پک کمک میکند. همچنین وجود سنسور دما و مدارهای حفاظتی، از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و اضافه جریان محافظت کرده و ایمنی مجموعه را افزایش میدهد.
🧩 ویژگی ها:
طراحی شده برای پک های باتری لیتیوم یون 15 سل
پشتیبانی از جریان کاری مداوم تا 40 آمپر
استفاده از 8 عدد ماسفت
سازگار با ولتاژ کاری 55.5 ولت و ولتاژ شارژ 63 ولت
دارای پورت شارژ مشترک با خروجی (-P)
مجهز به سیستم بالانس سلول ها جهت حفظ تعادل ولتاژ
دارای سنسور دما برای کنترل شرایط حرارتی
حفاظت در برابر اضافه جریان، اتصال کوتاه و شارژ بیش از حد
طراحی مناسب برای افزایش ایمنی پک باتری
مناسب برای کاربردهای عمومی و نیمه صنعتی
🔧 کاربردها:
پک های باتری لیتیوم یون 15 سل
سیستم های ذخیره انرژی
سیستم های برق اضطراری (UPS)
تجهیزات الکترونیکی قابل حمل
منابع تغذیه DC
پروژه های ساخت پک باتری سفارشی
تجهیزات کنترلی و اتوماسیون
دستگاه های صنعتی با تغذیه باتری
⚠️ نکات مهم:
- BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
- سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
- از باز کردن یا تغییر اجزای BMSخودداری کنید.
- تماس با هسته باتری یا نوار نیکل ممنوع است.
- اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
- استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
- حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
- باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
- هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
- هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
- از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
📐 دستورالعمل سیم کشی:
- اتصال کابل 16 پین: به طوری که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
- اتصال -B: سیم منفی از قطب منفی سلول اول (پایینترین ولتاژ) به -B وصل شود.
- اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B14+: نقطه اتصال بین سلول چهاردهم و پانزدهم به B14+ وصل شود.
- اتصال +B: سر مثبت سل آخر به +B وصل شود.
🚨 نکته: رعایت ترتیب صحیح سیم بندی الزامی است؛ هرگونه اشتباه در اتصال سیم ها میتواند باعث آسیب دیدن BMS شود.
🧾 جمع بندی:
ماژول محافظ باتری لیتیوم یون 15 سل 40 آمپر (BMS) راهکاری مطمئن برای مدیریت و حفاظت از پک های باتری لیتیومی است. این برد با ولتاژ کاری 55.5 ولت، ولتاژ شارژ 63 ولت و 8 عدد ماسفت، عملکردی پایدار در کنترل شارژ و دشارژ باتری ارائه میدهد. وجود سیستم بالانس سلول ها، سنسور دما و مدارهای حفاظتی، موجب افزایش ایمنی، کاهش احتمال آسیب به سلول ها و بهبود عملکرد کلی پک باتری میشود و این محصول را برای استفاده در پروژه های الکترونیکی، سیستم های ذخیره انرژی و تجهیزات صنعتی به گزینه ای مناسب تبدیل میکند.
