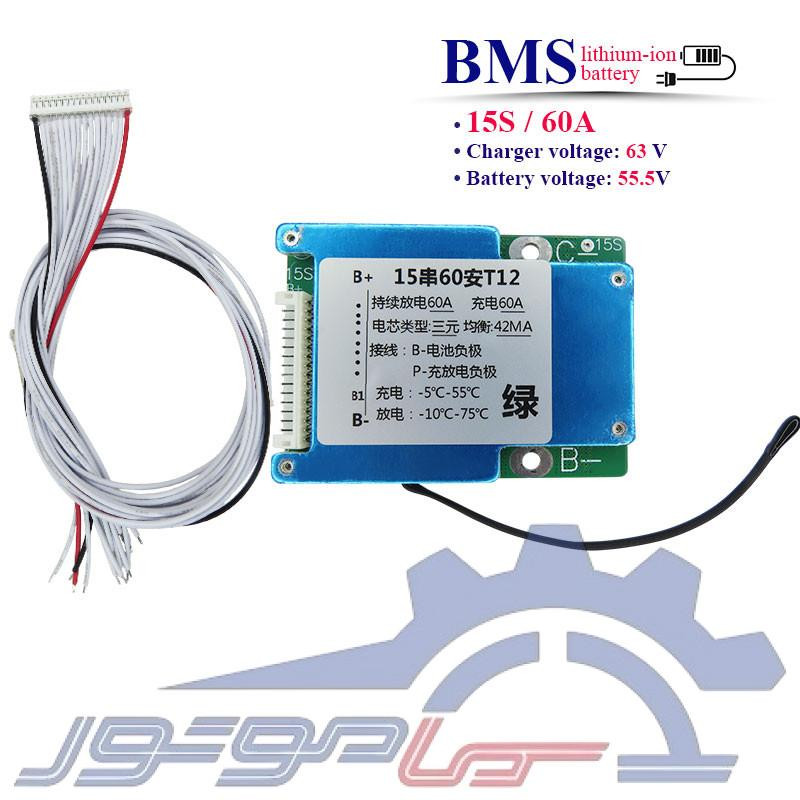

    برد محافظ باتری 15 سل60 آمپر
    • برد محافظ باتری 15 سل60 آمپر
    • ماژول مدیریت باتری 15 سل
    • ماژول محافظ شارژ باتری لیتیوم یون 15 سل 60 آمپر
    • bms پک باتری لیتیومی

    ماژول محافظ شارژ باتری لیتیوم یون 15 سل 60 آمپر

    BMS00343
    • برد محافظ باتری لیتیوم یون 15 سل
    • حداکثر جریان کاری مداوم: 60 آمپر
    • ولتاژ کاری:55.5 ولت
    • حداکثر ولتاژ شارژ:63 ولت
    • پورت شارژر: مشترک با خروجی (-P)
    • ایجاد تعادل بین سلول‌ها
    • تعداد ماسفت: 12
    • محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
    • دارای سنسور دما
    49,900,000ریال
    تعداد
    موجود است

    توضیحات

    📌ماژول محافظ شارژ باتری لیتیوم یون 15 سل 60 آمپر 🔋

    ماژول محافظ شارژ باتری لیتیوم یون 15 سل 60 آمپر (BMS) برای کنترل و حفاظت از پک های باتری لیتیوم یون در کاربردهای مختلف طراحی شده است. این برد با ولتاژ کاری 55.5 ولت و قابلیت عبور 60  آمپر جریان مداوم، عملکرد قابل اطمینانی در مدیریت شارژ و دشارژ باتری ارائه میدهد. ولتاژ شارژ 63 ولت متناسب با ساختار پک های 15 سل بوده و فرآیند شارژ را با دقت بیشتری مدیریت میکند. استفاده از12 عدد ماسفت باعث بهبود عملکرد مدار، توزیع مناسب جریان و افزایش پایداری در شرایط کاری مختلف میشود. این BMS به سیستم بالانس سلول ها مجهز بوده و با ایجاد تعادل ولتاژ بین سلول ها، عملکرد یکنواخت پک باتری را حفظ میکند. همچنین وجود سنسور دما و مدارهای حفاظتی، از باتری در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه و اضافه جریان محافظت میکند.

    🧩 ویژگی ها:

    • طراحی اختصاصی برای پک های باتری لیتیوم یون 15 سل
    • پشتیبانی از جریان کاری مداوم تا 60 آمپر
    • استفاده از 12 عدد ماسفت
    • ولتاژ کاری 55.5 ولت و ولتاژ شارژ 63 ولت
    • دارای پورت شارژ مشترک با خروجی (-P)
    • مجهز به سیستم بالانس سلول ها برای بهبود عملکرد پک
    • سنسور دما جهت پایش وضعیت حرارتی مدار
    • حفاظت در برابر اضافه جریان، اتصال کوتاه و نوسانات ولتاژ
    • مناسب برای استفاده در سیستم های با توان متوسط و بالا
    • افزایش ایمنی و پایداری عملکرد باتری در استفاده مداوم

    🔧 کاربردها:

    • پک های باتری لیتیوم یون 15 سل
    • سیستم های ذخیره انرژی
    • منابع تغذیه DC
    • سیستم های برق اضطراری (UPS)
    • پروژه های ساخت پک باتری سفارشی
    • تجهیزات الکترونیکی صنعتی
    • پروژه های رباتیک و اتوماسیون
    • تجهیزات کنترلی مبتنی بر باتری
    ماژول محافظ شارژ باتری لیتیوم یون 15 سل 60 آمپر

    ⚠️ نکات مهم:

    • BMSهای با ولتاژهای متفاوت را نمی توان با هم استفاده کرد. (BMS مخصوص LiFePO4 را برای باتری های Li-ion استفاده نکنید.)
    • سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.
    • از باز کردن یا تغییر اجزای BMSخودداری کنید.
    • تماس با هسته باتری یا نوار نیکل ممنوع است.
    • اگر برد محافظ غیرعادی کار می کند، بلافاصله از استفاده آن خودداری کرده و فقط پس از بررسی مجدد آن را مجدداً به کار بگیرید.
    • استفاده همزمان از دو برد محافظ به صورت سری یا موازی ممنوع است.
    • حتماً ترتیب اتصال B0 تا B+ را رعایت کنید.
    • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
    • هنگام لحیم کاری و سیم کشی، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید و مراقب باشید باتری بیش از حد داغ نشود و از وارد آمدن ضربه یا فشار به برد محافظ در هنگام استفاده جلوگیری نمایید.
    • هنگام انتخاب ورق نیکل، به توان خروجی توجه کرده و ضخامت مناسب را انتخاب کنید.
    • از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.

    📐 دستورالعمل سیم کشی:

    • اتصال کابل 16 پین: به طوری که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
    • اتصال -B: سیم منفی از قطب منفی سلول اول (پایینترین ولتاژ) به -B وصل شود.
    • اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
    • اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
    • ......
    • اتصال B14+: نقطه اتصال بین سلول چهاردهم و پانزدهم به B14+ وصل شود.
    • اتصال +B: سر مثبت سل آخر به +B وصل شود.

    🚨 نکته: رعایت ترتیب صحیح سیم بندی الزامی است؛ هرگونه اشتباه در اتصال سیم ها میتواند باعث آسیب دیدن BMS شود.

    🧾 جمع بندی:

    ماژول محافظ باتری لیتیوم یون 15 سل 60 آمپر (BMS) یک برد مناسب برای کنترل و حفاظت از پک های باتری لیتیومی است. این محصول با ولتاژ کاری 55.5 ولت، ولتاژ شارژ 63 ولت و12عدد ماسفت، عملکردی پایدار در مدیریت شارژ و دشارژ باتری ارائه میدهد. وجود سیستم بالانس سلول ها، سنسور دما و حفاظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه و اضافه جریان، باعث افزایش ایمنی و بهبود عملکرد پک باتری میشود و آن را به گزینه ای مناسب برای پروژه های صنعتی، تجهیزات الکترونیکی و سیستم های ذخیره انرژی تبدیل میکند.



    ADM_04
    جزئیات محصول
    BMS00343

    مشخصات

    نوع کالا
    برد محافظ باتری لیتیومی
    وضعیت قطعه
    نو
    وزن (گرم)
    80 گرم
    محافظت اضافه جریان
    دارد
    دمای شارژ
    5°C+55°C-
    دمای دشارژ
    10°C+75°C-
    ابعاد
    12.7*56.4*78 میلیمتر
    جریان(A)
    60
    سنسور دما
    دارد
    نوع باتری
    لیتیوم یون
    ولتاژ باتری(V)
    55.5
    تعداد MOSFET
    12
    تعداد سل:
    15 سل
    جریان بالانسر
    42 میلی آمپر
    پورت شارژر و خروجی
    مشترک
    رنج ولتاژ
    51 الی 120 ولت
    رنج جریان
    30 الی 60 آمپر
    بالانسر
    Passive
