    ماژول محافظ شارژ باتری لیتیوم یون 14 سل 60 آمپر
    • ماژول محافظ شارژ باتری لیتیوم یون 14 سل 60 آمپر
    • ماژول محافظ شارژ باتری لیتیوم یون 14 سل 60 آمپر
    • ماژول محافظ شارژ باتری لیتیوم یون 14 سل 60 آمپر
    • ماژول محافظ شارژ باتری لیتیوم یون 14 سل 60 آمپر

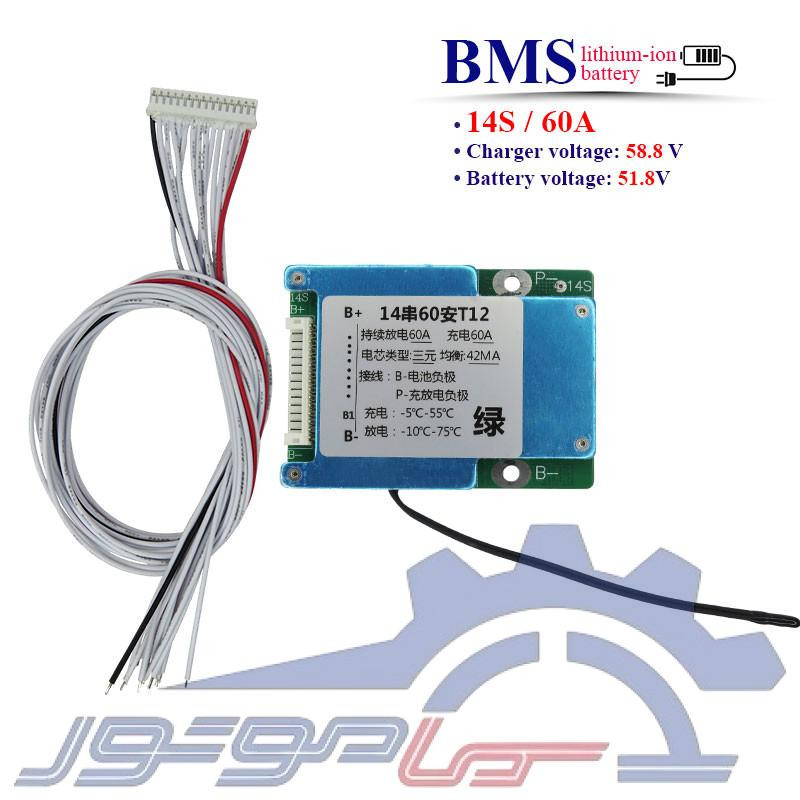

    ماژول محافظ شارژ باتری لیتیوم یون 14 سل 60 آمپر

    BMS00339
    • برد محافظ باتری لیتیوم یون (BMS)
    • تعداد سلول: 14S
    • جریان کاری مداوم: 60 آمپر
    • ولتاژ کاری: 51.8 ولت
    • ولتاژ شارژ: 58.8 ولت
    • سیستم بالانس سلول‌ها: دارد
    • سنسور دما: دارد
    • پورت شارژ: مشترک با خروجی (-P)
    • تعداد ماسفت: 12 عدد
    • کابل ارتباطی: 15 سیم (15P)
    • حفاظت‌ها: شارژ/دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد
    49,300,000ریال
    تعداد
    0 رأی
    موجود است

    توضیحات

    📌سیستم مدیریت و کنترل باتری لیتیوم یون 14 سل 60 آمپر🔋

    این ماژول محافظ شارژ باتری لیتیوم یون 14 سل 60 آمپر (BMS) یک گزینه مطمئن برای مدیریت و حفاظت پک‌های باتری لیتیومی محسوب می‌شود. این برد با پشتیبانی از جریان کاری 60 آمپر و ولتاژ 51.8 ولت عملکردی پایدار در سیستم‌های مختلف ارائه می‌دهد. این BMS وظیفه کنترل دقیق شارژ و دشارژ باتری را بر عهده داشته و از آسیب سلول‌ها در شرایط مختلف جلوگیری می‌کند. این ماژول در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان اضافی و اتصال کوتاه محافظت کامل ایجاد می‌کند. وجود سیستم مدیریت دما باعث افزایش ایمنی و کنترل بهتر عملکرد باتری می‌شود. طراحی این برد مناسب پک‌های 14 سل بوده و در پروژه‌های مختلف قابل استفاده است. این محصول باعث افزایش طول عمر و راندمان باتری می‌شود. عملکرد آن در جریان 60 آمپر برای کاربردهای متوسط و نیمه‌ صنعتی مناسب است. همچنین پشتیبانی از ولتاژ شارژ 58.8 ولت باعث عملکرد استاندارد پک باتری می‌شود. در مجموع این BMS یک انتخاب قابل اعتماد برای سیستم‌های باتری لیتیومی 14 سل است.

    🧩 ویژگی‌ها :

    • محافظت هوشمند از پک باتری در شرایط شارژ و مصرف
    • جلوگیری از آسیب سلول‌ها در اثر افزایش یا کاهش ولتاژ غیرمجاز
    • قطع خودکار مدار در صورت عبور جریان بیش از حد
    • محافظت در برابر اتصال کوتاه برای افزایش ایمنی سیستم
    • پشتیبانی از تعادل ولتاژ بین سلول‌های باتری
    • مجهز به سنسور دما (NTC) برای کنترل شرایط حرارتی
    • عملکرد پایدار در جریان‌های کاری تا 60 آمپر
    • طراحی مناسب برای پک‌های 14 سل لیتیوم یون
    • قابلیت استفاده در پروژه‌های مختلف باتری و انرژی
    • افزایش طول عمر و راندمان کلی باتری

    🔧 کاربردها:

    • سیستم‌های ذخیره انرژی خانگی و صنعتی
    • پروژه‌های باتری سفارشی و DIY
    • تجهیزات قابل حمل با توان متوسط
    • اسکوترها و وسایل برقی سبک
    • سیستم‌های برق اضطراری (UPS)
    • پروژه‌های الکترونیکی مبتنی بر باتری لیتیومی
    • منابع تغذیه سیار
    • تجهیزات کنترلی و مخابراتی

    ماژول محافظ شارژ باتری لیتیوم یون 14 سل 60 آمپر

    📐دستورالعمل سیم کشی:

    • اتصال کابل 15 پین: به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
    • اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
    • اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
    • اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
    • ......
    • اتصال B13+: نقطه اتصال بین سلول سیزدهم چهاردهم به B13+ وصل شود.
    • اتصال +B:سر مثبت سل آخر به +B وصل شود.
    🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

    ⚠️ نکات مهم:

    • این ماژول فقط برای باتری‌های لیتیوم یون (Li-ion) طراحی شده است.
    • در زمان نصب، ترتیب سیم‌های سلول‌ها باید دقیق و بدون خطا رعایت شود.
    • استفاده از سلول‌های هم‌ ظرفیت و هم‌ ولتاژ ضروری است.
    • قبل از اتصال بار یا شارژر، از درست بودن سیم‌ کشی اطمینان حاصل شود.
    • از اتصال کوتاه در خروجی‌ها جداً خودداری شود.
    • برد نباید در معرض رطوبت یا شرایط نامناسب محیطی قرار گیرد.
    • نصب اشتباه ممکن است باعث آسیب جدی به BMS شود.
    • باتری ها باید از یک نوع و با ظرفیت و سطح شارژ برابر باشند.
    • از تماس برد محافظ با آب خودداری نمایید، چرا که ممکن است باعث آسیب شود.
    • سطح خنک کننده BMS نباید به سلول باتری بچسبد؛ زیرا گرما به باتری منتقل میشود و ایمنی را کاهش می دهد.

    🧾 جمع‌بندی:

    ماژول محافظ باتری لیتیوم یون 14 سل 60 آمپر (BMS) با هدف افزایش ایمنی و بهبود عملکرد پک‌های باتری طراحی شده است. این برد با پشتیبانی از ولتاژ کاری 51.8 ولت و ولتاژ شارژ 58.8 ولت، کنترل مناسبی روی فرآیند شارژ و مصرف انرژی ایجاد می‌کند. قابلیت محافظت در برابر شارژ بیش از حد، دشارژ عمیق، جریان غیرمجاز و اتصال کوتاه باعث جلوگیری از آسیب به سلول‌های باتری می‌شود. وجود سنسور دما و سیستم بالانس سلول‌ها نیز به عملکرد پایدارتر پک کمک می‌کند. این محصول با جریان 60 آمپر برای پروژه‌های باتری سفارشی، تجهیزات برقی و سیستم‌های ذخیره انرژی گزینه‌ای کاربردی و قابل اعتماد است.

    ADM_04
    جزئیات محصول
    BMS00339

    مشخصات

    نوع کالا
    برد محافط باتری لیتیومی
    رنج جریان
    30 الی 60 آمپر
    وضعیت قطعه
    نو
    وزن (گرم)
    80
    محافظت اضافه جریان
    دارد
    ابعاد
    12.7*56*78 میلیمتر
    جریان(A)
    60
    سنسور دما
    دارد
    نوع باتری
    لیتیوم یون
    ولتاژ باتری(V)
    51.8
    تعداد MOSFET
    12
    تعداد سل:
    14 سل
    پورت شارژر و خروجی
    مشترک
    رنج ولتاژ
    51 الی 120 ولت
    بالانسر
    Passive
