📌 سیستم مدیریت و کنترل باتری لیتیوم فسفات (LiFePO4) 16 سل 200 آمپر 🔋

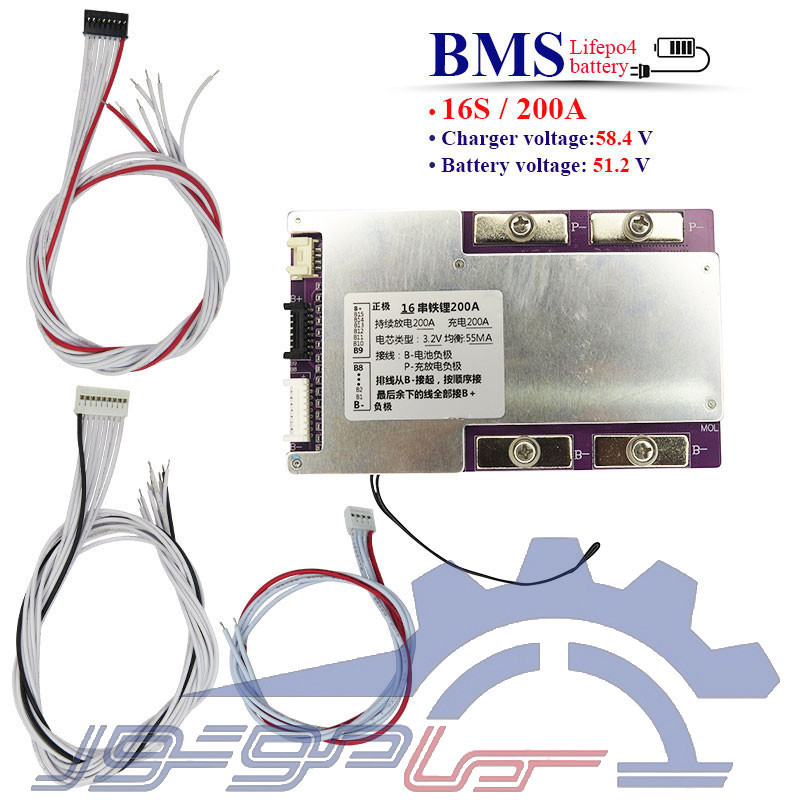

این ماژول BMS برای پک های باتری لیتیوم آهن فسفات (LiFePO4) 16 سل طراحی شده و با پشتیبانی از جریان کاری مداوم 200 آمپر، گزینه ای مناسب برای سیستم های پرمصرف و ذخیره انرژی قدرتمند محسوب میشود. این برد با ولتاژ کاری 51.2 ولت و حداکثر ولتاژ شارژ 58.4 ولت، امکان مدیریت ایمن و پایدار پک های باتری را فراهم میکند. استفاده از 28 عدد ماسفت قدرت در ساختار این ماژول باعث افزایش توان عبور جریان و بهبود عملکرد حفاظتی آن شده است. این BMS با کنترل دقیق وضعیت سلول ها، ایجاد بالانس بین آنها و استفاده از سنسور دما (NTC)، از باتری در برابر شارژ و دشارژ غیرمجاز، اضافه جریان و اتصال کوتاه محافظت میکند و در نهایت موجب افزایش ایمنی، پایداری و طول عمر پک باتری میشود، این ماژول دارای پورت 4 پین برای ارتباط سریال (UART) با BMS استفاده میشود. با آن میتوان اطلاعات باتری را خواند و تنظیمات BMS را تغییر داد. ⚙️ ویژگی ها:
- مناسب برای پک های LiFePO4 با 16 سل
- جریان کاری مداوم تا 200 آمپر
- ولتاژ کاری 51.2 ولت
- حداکثر ولتاژ شارژ 58.4 ولت
- دارای 28 عدد ماسفت قدرت
- دارای سیستم بالانس سلول ها
- ولتاژ هر سلول روی برد: 3.2V
- جریان بالانس: 55mA
- دارای سنسور دما (NTC)
- دارای سیستم مدیریت و کنترل سلول ها
- محافظت در برابر شارژ، دشارژ، اضافه جریان و اتصال کوتاه
🔌 پورت ها:
پورت 9 پین: اتصال سلول های پک باتری (بالانس سلول ها)
پورت 8 پین: ادامه اتصال سلول های پک باتری (بالانس سلول ها)
پورت 4 پین (UART): ارتباط سریال برای خواندن اطلاعات باتری و مدیریت BMS(VCC / RX / TX / GND) در این BMS برای ارتباط سریال (UART) طراحی شده است.
این پورت امکان اتصال به کامپیوتر، ماژول بلوتوث یا میکروکنترلر را فراهم میکند.
از طریق آن میتوان اطلاعات کامل باتری را به صورت لحظه ای مانیتور کرد.
نمایش ولتاژ تک تک سل ها، جریان، دما و وضعیت عملکرد از مهم ترین قابلیت های این BMSاست.
همچنین امکان تغییر و تنظیم پارامترهای حفاظتی BMS از طریق نرم افزار وجود دارد.
این ویژگی برای کاربران حرفه ای و سیستم های هوشمند بسیار کاربردی است.
استفاده از این پورت باعث افزایش دقت کنترل و ایمنی سیستم باتری میشود.
🔧 کاربردها:
- استفاده در پک های باتری LiFePO4 16 سل
- سیستم های ذخیره انرژی خورشیدی (Solar)
- UPS و برق اضطراری
- تجهیزات صنعتی با مصرف بالا
- ساخت پک های باتری سفارشی
- سیستم های برق DC پرقدرت و پایدار
🛡️ عملکرد محافظتی:
- محافظت در برابر شارژ بیش از حد
- محافظت در برابر دشارژ بیش از حد
- قطع جریان در صورت اضافه جریان
- محافظت در برابر اتصال کوتاه
- کنترل دمای باتری توسط NTC
- بالانس سلول ها برای جلوگیری از اختلاف ولتاژ
⚡ نکات مهم سیم کشی:
- اتصال سیم ها باید دقیق و طبق ترتیب سلول ها انجام شود
- اشتباه در ترتیب سیم های بالانس باعث آسیب جدی به برد میشود
- ابتدا اتصال سلول ها کامل شود، سپس خروجی وصل شود
- از اتصال مستقیم پایه های خروجی خودداری شود
- از سیم مناسب برای جریان 200 آمپر استفاده شود
⚡ سیم کشی:
اتصال سیم های بالانس این ماژول باید مطابق ترتیب سلول های پک 16 سل انجام شود. ترتیب اتصال سیم ها برای عملکرد صحیح BMS ضروری است.
- اتصال کابل 9 و 8 پین به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B15+: نقطه اتصال بین سلول پانزدهم و شانزدهم به B15+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
پس از تکمیل سیم کشی سلول ها، شارژر و مصرف کننده به پایه های مربوطه BMS متصل میشوند.
⚠️نکته: ترتیب سیم های سلول ها باید دقیق رعایت شود؛ جابه جایی سیم ها ممکن است باعث آسیب جدی به برد شود.
📃جمع بندی:
این ماژول BMS برای پک های 16 سل LiFePO4 با جریان 200 آمپر طراحی شده و با مدیریت دقیق سلول ها، حفاظت کامل و پایداری بالا، گزینه ای مناسب برای سیستم های ذخیره انرژی و کاربردهای پرمصرف محسوب میشود.
