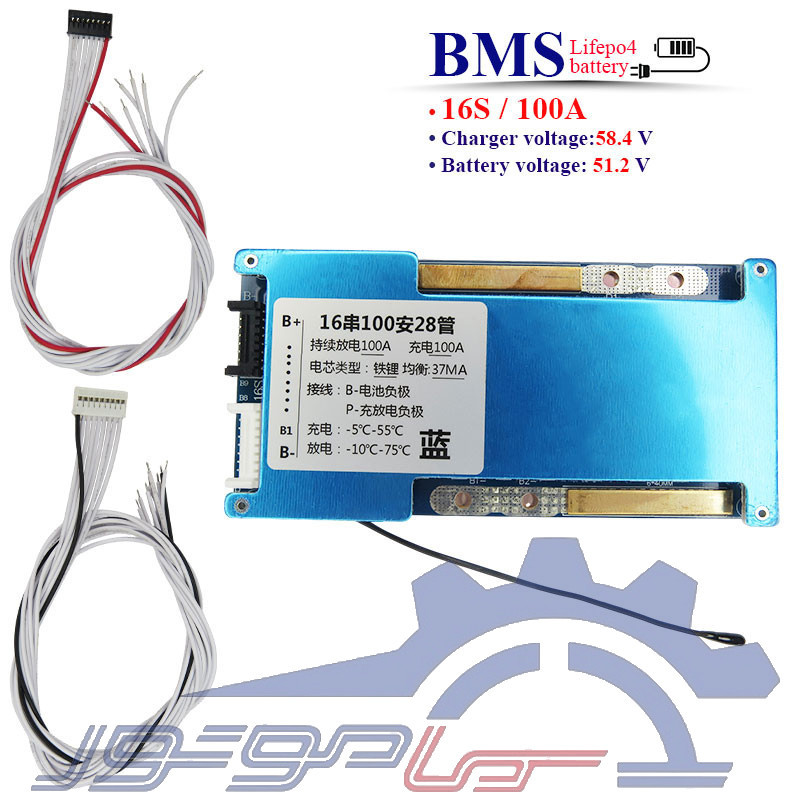

📌 سیستم مدیریت و کنترل باتری لیتیوم فسفات (LiFePO4) 16 سل 100 آمپر 🔋
این ماژول محافظ باتری لیتیوم آهن فسفات (LiFePO4) برای پک های 16 سل طراحی شده و با پشتیبانی از جریان کاری مداوم 100 آمپر، عملکردی پایدار و مطمئن در مدیریت باتری ارائه میدهد. این برد با ولتاژ کاری 51.2 ولت و حداکثر ولتاژ شارژ 58.4 ولت، گزینه ای مناسب برای سیستم های ذخیره انرژی و پک های باتری با ظرفیت بالا است. استفاده از 28 عدد ماسفت در ساختار این ماژول باعث کنترل بهتر جریان و افزایش پایداری عملکرد مدار شده است. این BMS با کنترل وضعیت سلول ها، ایجاد تعادل بین آنها و بهره گیری از سنسور دما (NTC)، از باتری در برابر شارژ و دشارژ بیش از حد، اضافه جریان و اتصال کوتاه محافظت میکند و باعث افزایش ایمنی و دوام پک باتری میشود.
⚙️ ویژگی ها:
- مناسب برای پک های LiFePO4 16 سل
- تحمل جریان مداوم تا 100 آمپر
- دارای 28 عدد ماسفت
- دارای سیستم بالانس سلول ها برای هماهنگ سازی ولتاژ سلول های باتری
- مجهز به سنسور دما (NTC) برای بررسی وضعیت حرارتی پک
- دارای حفاظت چندگانه در برابر شرایط غیرعادی باتری
- شارژ و دشارژ از مسیر مشترک (-P)
- امکان نصب کلید روشن/خاموش
- سوکت سیم کشی سلول ها
- مناسب برای پک های باتری پرقدرت
🔧 کاربردها:
- سیستم های ذخیره انرژی خورشیدی
- پک های باتری LiFePO4 پرقدرت
- تجهیزات برق اضطراری (UPS)
- خودروها و وسایل نقلیه الکتریکی سبک
- پروژه های باتری سازی و DIY
🛡️ عملکرد حفاظتی:
این ماژول با کنترل وضعیت سلول ها، از باتری در برابر شرایط غیرمجاز محافظت میکند:
- حفاظت در برابر شارژ بیش از حد سلول ها
- حفاظت در برابر دشارژ بیش از حد باتری
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
- کنترل دمای پک توسط سنسور NTC
- بالانس سلول ها برای حفظ عملکرد هماهنگ باتری
⚡ نکات مهم سیم کشی:
- اتصال سیم ها باید دقیق و طبق ترتیب سلول ها انجام شود
- اشتباه در ترتیب سیم های بالانس باعث آسیب جدی به برد میشود
- ابتدا اتصال سلول ها کامل شود، سپس خروجی وصل شود
- از اتصال مستقیم پایه های خروجی خودداری شود
- از سیم مناسب برای جریان 100 آمپر استفاده شود
⚡ سیم کشی:
اتصال سیم های بالانس این ماژول باید مطابق ترتیب سلول های پک 16 سل انجام شود. ترتیب اتصال سیم ها برای عملکرد صحیح BMS ضروری است.
- اتصال کابل 9 و 8 پین به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B15+: نقطه اتصال بین سلول پانزدهم و شانزدهم به B15+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
پس از تکمیل سیم کشی سلول ها، شارژر و مصرفزکننده به پایه های مربوطه BMS متصل میشوند.
⚠️نکته: ترتیب سیم های سلول ها باید دقیق رعایت شود؛ جابه جایی سیم ها ممکن است باعث آسیب جدی به برد شود.
🧾 جمع بندی:
ماژول BMS LiFePO4 16 سل 100 آمپر یک سیستم کامل برای مدیریت و حفاظت پک های باتری است که با کنترل دقیق سلول ها، ایمنی بالاتر، عملکرد پایدار و افزایش طول عمر باتری را فراهم میکند و گزینه ای مناسب برای سیستم های ذخیره انرژی و کاربردهای پرمصرف محسوب میشود.
