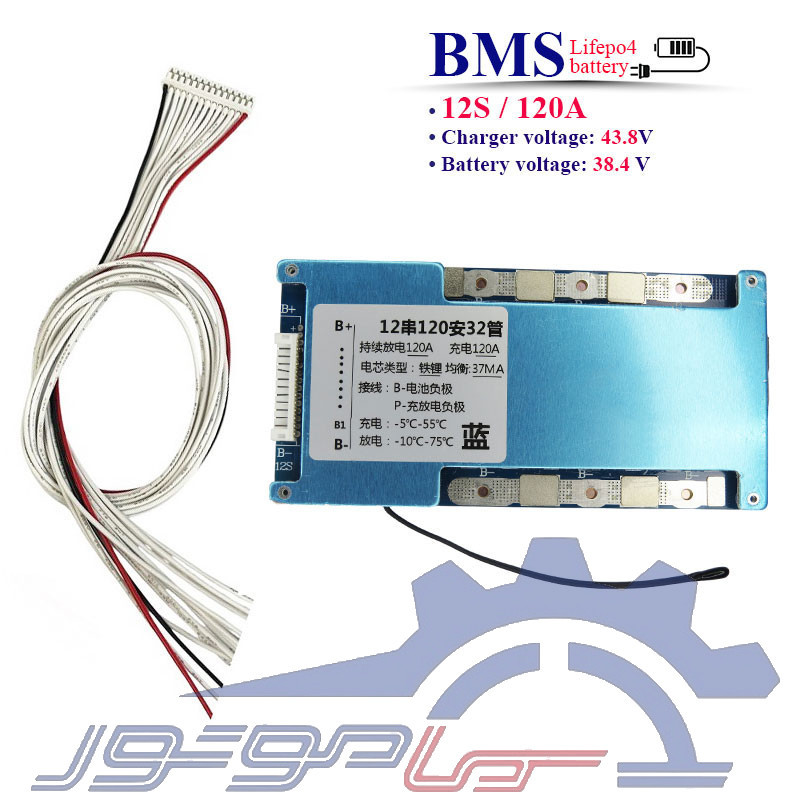

📌 سیستم مدیریت و کنترل باتری لیتیوم فسفات (LiFePO4) 12 سل 120 آمپر 🔋
این ماژول BMS مخصوص پک های 12 سل لیتیوم آهن فسفات طراحی شده و با جریان کاری مداوم 120 آمپر، امکان استفاده در سیستم های پرمصرف و پایدار را فراهم میکند. این برد با ولتاژ کاری 38.4 ولت و حداکثر ولتاژ شارژ 43.8 ولت، برای مدیریت ایمن پک های باتری 12 سل بسیار مناسب است. در طراحی این ماژول از 32 عدد ماسفت قدرت استفاده شده که موجب عملکرد بهتر در کنترل جریان و پایداری مدار میشود. این BMS با کنترل وضعیت سلول ها و ایجاد بالانس بین آنها، از باتری در برابر شارژ و دشارژ غیرمجاز، اضافه جریان و اتصال کوتاه محافظت میکند و در نهایت به افزایش ایمنی و عملکرد مطمئن پک باتری کمک میکند. ⚙️ ویژگی ها:
- مناسب برای پک های LiFePO4 12 سل
- تحمل جریان مداوم تا 120 آمپر
- دارای 32 عدد ماسفت قدرت
- دارای سیستم بالانس سلول ها برای هماهنگ سازی ولتاژ سلول های باتری
- مجهز به سنسور دما (NTC) برای بررسی وضعیت حرارتی پک
- دارای حفاظت چندگانه در برابر شرایط غیرعادی باتری
- شارژ و دشارژ از مسیر مشترک (-P)
- امکان نصب کلید روشن/خاموش
- سوکت سیم کشی سلول ها
- مناسب برای پک های باتری پرقدرت
🔧 کاربردها:
- سیستم های ذخیره انرژی خورشیدی
- پکهای باتری LiFePO4 پرقدرت
- تجهیزات برق اضطراری (UPS)
- خودروها و وسایل نقلیه الکتریکی سبک
- پروژه های باتری سازی و DIY
🛡️ عملکرد حفاظتی:
این ماژول با کنترل وضعیت سلول ها، از باتری در برابر شرایط غیرمجاز محافظت میکند:
- حفاظت در برابر شارژ بیش از حد سلول ها
- حفاظت در برابر دشارژ بیش از حد باتری
- محافظت در برابر جریان بیش از حد
- محافظت در برابر اتصال کوتاه
- کنترل دمای پک توسط سنسور NTC
- بالانس سلول ها برای حفظ عملکرد هماهنگ باتری
⚡نکات مهم سیم کشی:
- اتصال سیم ها باید دقیق و طبق ترتیب سلول ها انجام شود
- اشتباه در ترتیب سیم های بالانس باعث آسیب جدی به برد میشود
- ابتدا اتصال سلول ها کامل شود سپس خروجی وصل شود
- از اتصال مستقیم پایه های خروجی خودداری شود
- از سیم مناسب برای جریان 120 آمپر استفاده شود
⚡ سیم کشی:
اتصال سیم های بالانس این ماژول باید مطابق ترتیب سلول های پک 12 سل انجام شود. ترتیب اتصال سیم ها برای عملکرد صحیح BMS ضروری است.
- B- :اتصال به منفی کل پک (منفی سلول اول)
- B1 :اتصال بین سلول 1 و 2
- B2 :اتصال بین سلول 2 و 3
- B3 :اتصال بین سلول 3 و 4
- B4 :اتصال بین سلول 4 و 5
- B5 :اتصال بین سلول 5 و 6
- B6 :اتصال بین سلول 6 و 7
- B7 :اتصال بین سلول 7 و 8
- B8 :اتصال بین سلول 8 و 9
- B9 :اتصال بین سلول 9 و 10
- B10 :اتصال بین سلول 10 و 11
- B11 :اتصال بین سلول 11 و 12
- B+ : اتصال به مثبت کل پک (مثبت سلول دوازدهم)
پس از تکمیل سیم کشی سلول ها، شارژر و مصرف کننده به پایه های مربوطه BMS متصل میشوند.
⚠️نکته: ترتیب سیم های سلول ها باید دقیق رعایت شود؛ جابه جایی سیم ها ممکن است باعث آسیب جدی به برد شود.
🧾 جمع بندی:
ماژول BMS LiFePO4 12S 120A یک راهکار مطمئن برای مدیریت پک های باتری پرقدرت است. این برد با کنترل سلول ها، حفاظت چندلایه و بالانس داخلی، باعث افزایش ایمنی، دوام و عملکرد بهتر باتری در طول زمان میشود.
