ماژول محافظ باتری لیتیوم فسفات 10 سل 40 آمپر

مرجع BMS00199

نوع BMS: لیتیوم فسفات (LiFePO4)
تعداد سلول: 10 سل
جریان کاری: 40 آمپر
تعداد ماسفت: 4 عدد
ولتاژ کاری: 32 ولت
حداکثر ولتاژ شارژ: 36.5 ولت
محدوده ولتاژ هر سلول: 2.3 تا 3.65 ولت
دارای حفاظت کامل (شارژ / دشارژ / اضافه جریان / اتصال کوتاه)
دارای سیستم کنترل و مدیریت سلول‌ها
دارای سنسور دما (NTC)
قابلیت نصب کلید روشن/خاموش
دارای سوکت سیم‌کشی سلول‌ها

توضیحات
جزئیات محصول

توضیحات

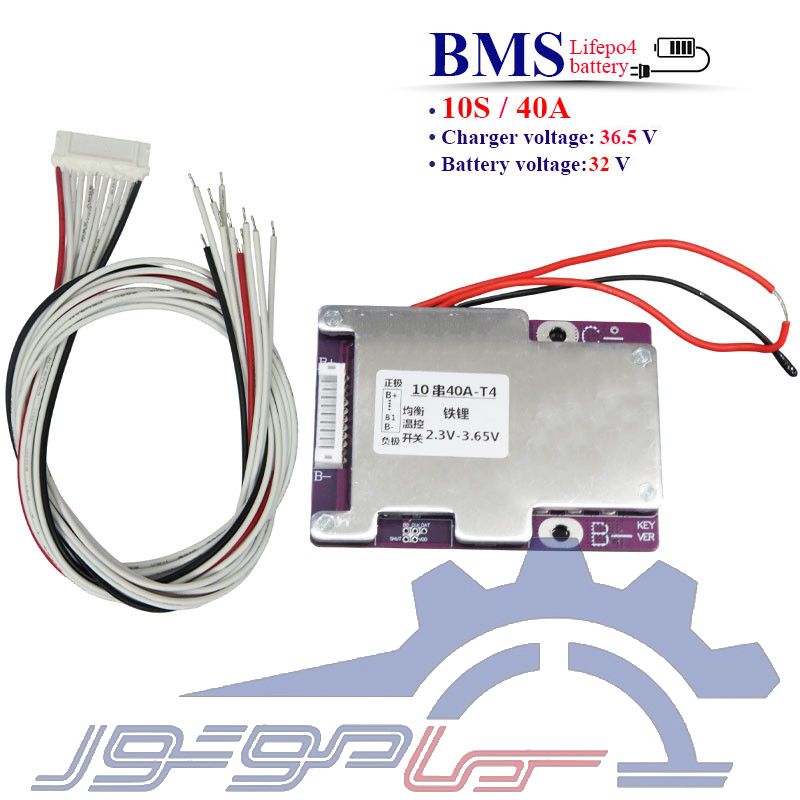

ماژول محافظ باتری لیتیوم فسفات 10 سل 40 آمپر (BMS 10S 40A)🔋

ماژول BMS 10S 40A یک برد مدیریت و حفاظت باتری مخصوص پک‌های لیتیوم آهن فسفات (LiFePO4) است که برای کنترل دقیق وضعیت سلول‌ها و افزایش ایمنی باتری طراحی شده است. این مدل برای پک‌های 10 سل با جریان کاری 40 آمپر ساخته شده و دارای ولتاژ کاری 32 ولت و حداکثر ولتاژ شارژ 36.5 ولت می‌باشد.

این ماژول با پایش مداوم سلول‌ها در محدوده ولتاژ 2.3 تا 3.65 ولت برای هر سلول، از شرایطی مانند شارژ بیش از حد، دشارژ بیش از حد، اضافه جریان و اتصال کوتاه جلوگیری می‌کند. همچنین سیستم مدیریت سلول‌ها و سنسور دما (NTC) باعث عملکرد پایدارتر و محافظت بهتر از پک باتری می‌شود.

🧩 ویژگی‌ها:

کنترل و مدیریت عملکرد سلول‌های پک باتری
محافظت از باتری در برابر شرایط غیرعادی کاری
دارای سیستم بالانس برای متعادل‌سازی ولتاژ سلول‌ها
مجهز به سنسور دما (NTC) جهت کنترل حرارت
پشتیبانی از جریان کاری 40 آمپر
مناسب برای پک‌های 10 سل لیتیوم آهن فسفات
افزایش ایمنی و پایداری عملکرد باتری
جلوگیری از خطاهای الکتریکی
قابلیت نصب کلید روشن/خاموش
دارای سوکت سیم‌کشی سلول‌ها

🔧 کاربردها:

سیستم‌های ذخیره انرژی خورشیدی
پک‌های باتری سفارشی LiFePO4
تجهیزات برق اضطراری (UPS)
پروژه‌های الکترونیکی و DIY
منابع تغذیه قابل حمل
تجهیزات صنعتی مبتنی بر باتری
سیستم‌های روشنایی و ذخیره انرژی
تجهیزات کنترلی و مخابراتی

⚙️ عملکرد حفاظتی:

جلوگیری از افزایش بیش از حد ولتاژ سلول‌ها هنگام شارژ
جلوگیری از کاهش بیش از حد ولتاژ سلول‌ها هنگام مصرف
قطع مدار در صورت عبور جریان بالاتر از محدوده مجاز
محافظت از پک در برابر اتصال کوتاه
کنترل شرایط دمایی غیرعادی باتری
محافظت از پک باتری در برابر شرایط غیر عادی کاری

⚡ سیم‌کشی:

در این ماژول سیم‌های بالانس باید به ترتیب به نقاط اتصال بین سلول‌ها متصل شوند. رعایت ترتیب سیم‌کشی برای عملکرد صحیح BMS ضروری است:

B- به منفی سلول اول
B1 به اتصال بین سلول اول و دوم
B2 به اتصال بین سلول دوم و سوم
B3 به اتصال بین سلول سوم و چهارم
B4 به اتصال بین سلول چهارم و پنجم
B5 به اتصال بین سلول پنجم و ششم
B6 به اتصال بین سلول ششم و هفتم
B7 به اتصال بین سلول هفتم و هشتم
B8 به اتصال بین سلول هشتم و نهم
B9 به اتصال بین سلول نهم و دهم
B+ به مثبت سلول دهم

پس از نصب سیم‌های سلول، اتصالات شارژر و مصرف‌کننده به خروجی‌های مشخص شده روی برد متصل می‌شوند.

⚠️ نکات مهم:

این ماژول مخصوص باتری‌های لیتیوم آهن فسفات (LiFePO4) است
هنگام نصب، ترتیب سیم‌های سلول باید با دقت بررسی شود
سلول‌های استفاده شده در پک باید مشخصات یکسانی داشته باشند
قبل از اتصال شارژر و مصرف‌کننده، اتصالات بررسی شوند
از ایجاد اتصال کوتاه در خروجی‌های برد جلوگیری شود
برد در برابر رطوبت و شرایط محیطی نامناسب محافظت شود
نصب نادرست ممکن است باعث آسیب به BMS یا باتری شود

🧾 جمع‌بندی:

ماژول BMS 10S 40A یک برد حفاظتی برای مدیریت پک‌های لیتیوم آهن فسفات است که با کنترل ولتاژ سلول‌ها، بالانس باتری و ایجاد حفاظت‌های لازم، شرایط مناسب‌تری برای استفاده از پک فراهم می‌کند. این ماژول با پشتیبانی از 10 سل و جریان کاری 40 آمپر، گزینه‌ای مناسب برای ساخت و نگهداری پک‌های باتری در کاربردهای مختلف محسوب می‌شود.

ADM_04

جزئیات محصول

مرجع BMS00199

مشخصات

نوع کالا: برد محافط باتری لیتیومی
وضعیت قطعه: نو
وزن (گرم): 49.16
محافظت اضافه جریان: دارد
ابعاد: 7.8*56*78میلیمتر
سنسور دما: دارد
نوع باتری: لیتیوم فسفات
ولتاژ باتری(V): 32
ولتاژ شارژر(V): 36.5
تعداد سل: 10
تعداد MOSFET: 4
تعداد سل/ ولتاژ شارژر: 10 سل/36.5 ولت
پورت شارژر و خروجی: مشترک
جریان کاری مداوم: 21 الی 50 آمپر
