ماژول محافظ باتری لیتیوم یون 6 سل 60 آمپر

ماژول محافظ باتری لیتیوم یون  6 سل /7 سل 60 آمپر (BMS 6S/7S 60A🔋(

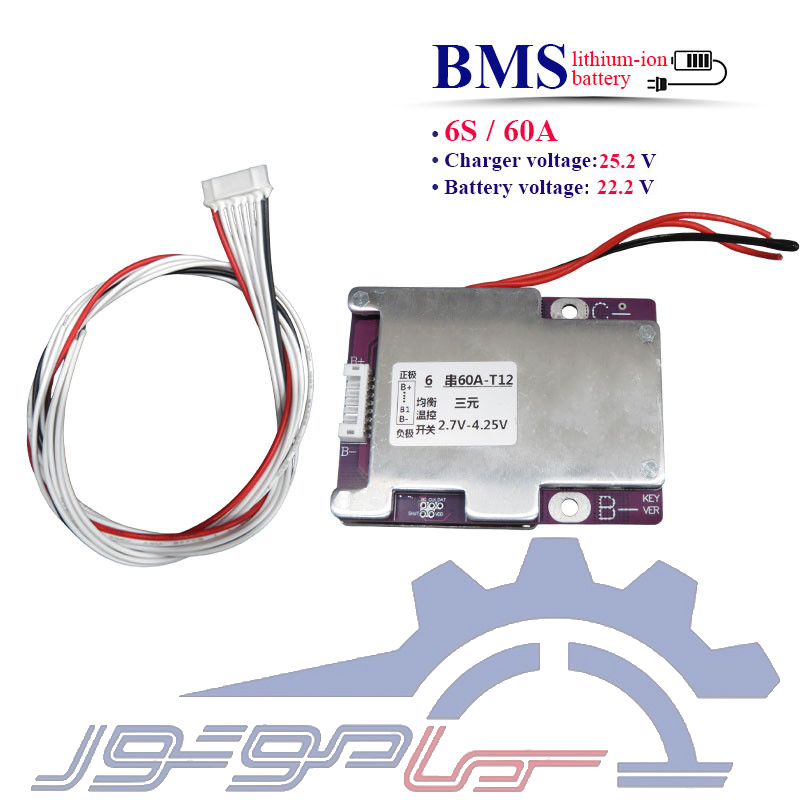

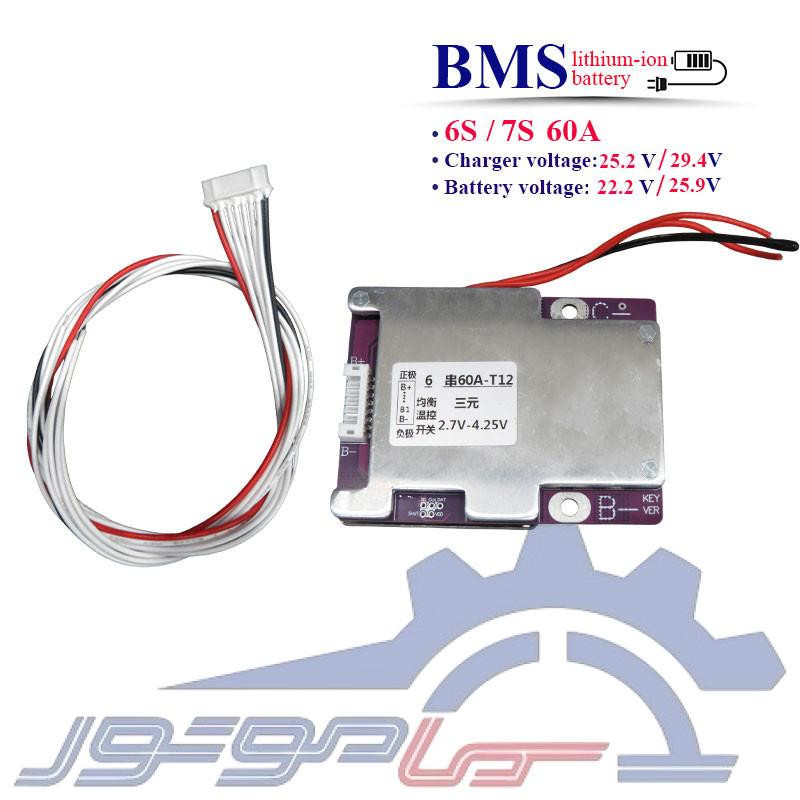

ماژول BMS 6S/7S 60A یک برد مدیریت و محافظت باتری مخصوص پک‌های لیتیوم یون است که برای کنترل دقیق عملکرد سلول‌ها در زمان شارژ و مصرف طراحی شده است. این برد با پایش مداوم وضعیت هر سلول، از ایجاد شرایط غیرایمن مانند شارژ یا دشارژ بیش از حد، جریان غیرمجاز و اتصال کوتاه جلوگیری می‌کند و به افزایش عمر و پایداری پک باتری کمک می‌کند. این مدل برای پک‌ های 6 سل و 7 سل طراحی شده و دارای جریان کاری 60 آمپر می‌باشد . ولتاژ نامی سیستم در پک 6 سل 22.2 ولت و در پک 7 سل 25.9 ولت بوده و حداکثر ولتاژ شارژ آن در پک 6 سل  25.2 ولت و در پک7 سل 29.4 ولت است. محدوده ولتاژ هر سلول نیز بین 2.7 تا 4.25 ولت تعریف شده است.

 ویژگی‌ها:

• محافظت هوشمند از پک باتری در شرایط شارژ و مصرف
• جلوگیری از نوسانات خطرناک ولتاژ در سلول‌ها
• قطع خودکار مدار در صورت عبور جریان غیرمجاز
• محافظت در برابر اتصال کوتاه برای افزایش ایمنی سیستم
• پشتیبانی از متعادل‌ سازی ولتاژ بین سلول‌ها
• مجهز به سنسور دما NTC برای کنترل شرایط حرارتی
• عملکرد پایدار در جریان‌های بالا تا 60 آمپر
• طراحی مناسب برای پک‌های 6 سل و7 سل لیتیوم یون
• امکان استفاده از کلید کنترلی برای مدیریت روشن/خاموش
• افزایش طول عمر و بازدهی کلی باتری

قابلیت تشخیص خودکار پک 6 سل و 7 سل:

این ماژول BMS با استفاده از آی‌سی مدیریت باتری از خانواده FT92XX طراحی شده و قابلیت مدیریت پک‌های باتری لیتیوم یون 6 سل (6S) و 7 سل (7S) را دارد. این BMS به‌صورت خودکار تعداد سلول‌های متصل را تشخیص داده و بر اساس 6 یا 7 سلولی بودن پک، ولتاژ قطع مناسب را انتخاب می‌کند.

تشخیص تعداد سلول‌ها از طریق سیم قرمز رنگ مربوط به سل هفتم انجام می‌شود:

برای پک 6S :سیم قرمز مربوط به سل هفتم باید آزاد باشد و به هیچ نقطه‌ای متصل نشود. در این حالت BMS پک را 6 سلولی تشخیص داده و ولتاژهای حفاظتی مربوط به 6S را اعمال می‌کند.

برای پک 7S:سیم قرمز مربوط به سل هفتم باید به سل هفتم متصل شود تا BMS پک را 7 سلولی تشخیص داده و ولتاژهای حفاظتی مناسب برای پک 7S را انتخاب کند.

نکته مهم: این ماژول فقط برای پک‌های 6S و 7S طراحی شده است و از پک‌های کمتر از 6 سل پشتیبانی نمی‌کند. در صورت استفاده برای پک‌های کمتر از 6 سل، BMS خروجی را فعال نخواهد کرد.

ولتاژهای کاری BMS

توجه: هنگام اتصال سیم‌های بالانس و سیم تشخیص سل هفتم، ترتیب و محل اتصال سیم‌ها باید کاملاً مطابق نقشه اتصال BMS باشد. اتصال اشتباه سیم‌ها می‌تواند باعث عملکرد نادرست یا آسیب به BMS و باتری شود.

 کاربردها:

• سیستم‌های ذخیره انرژی خانگی و صنعتی
• پروژه‌های باتری سفارشی و DIY
• تجهیزات قابل حمل با توان بالا
• اسکوترها و وسایل برقی سبک
• سیستم‌های برق اضطراری (UPS)
• پروژه‌های الکترونیکی مبتنی بر باتری لیتیومی
• منابع تغذیه سیار و پاوربانک‌های صنعتی
• تجهیزات کنترلی و مخابراتی

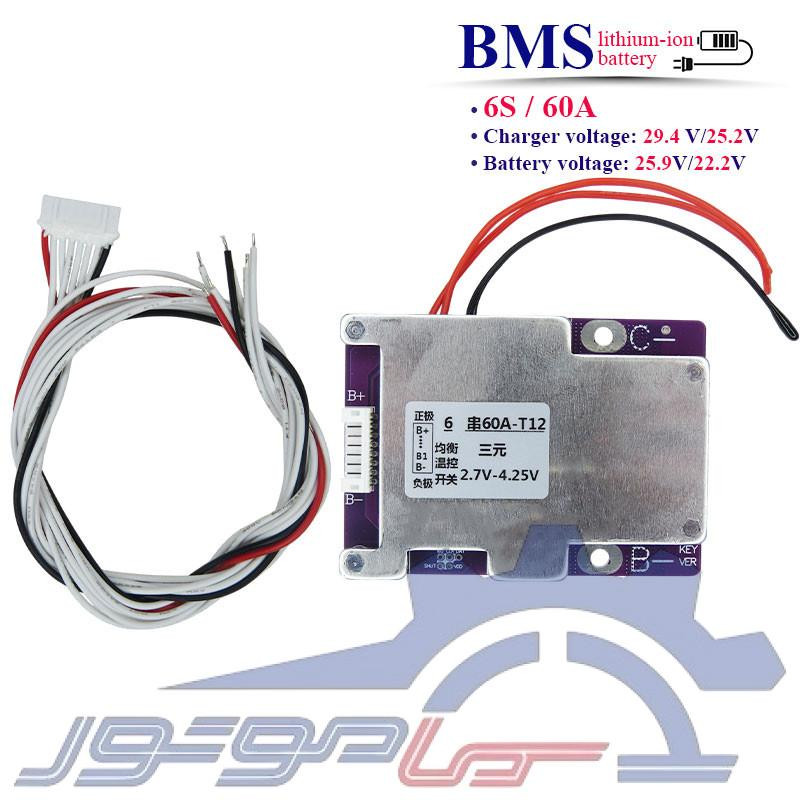

 سیم ‌کشی:

در این ماژول، سیم‌های بالانس به ترتیب به نقاط بین سلول‌ها متصل می‌شوند و رعایت ترتیب اتصال برای عملکرد صحیح ضروری است:

• B- به منفی کل پک
• B1 به اتصال بین سلول 1 و 2
• B2 به اتصال بین سلول 2 و 3
• B3 به اتصال بین سلول 3 و 4
• B4 به اتصال بین سلول 4 و 5
• B5 به اتصال بین سلول 5 و 6
• B+ به مثبت کل پک

پس از تکمیل سیم‌کشی سلول‌ها، خروجی شارژر و مصرف‌کننده به خروجی‌های اصلی برد متصل می‌شود.

 نکات مهم:

• این ماژول فقط برای باتری‌های لیتیوم یون Li-ion طراحی شده است.
• در زمان نصب، ترتیب سیم‌های سلول‌ها باید دقیق و بدون خطا رعایت شود.
• استفاده از سلول‌های هم‌ظرفیت و هم‌ولتاژ ضروری است.
• قبل از اتصال بار یا شارژر، از درست بودن سیم‌کشی اطمینان حاصل شود.
• از اتصال کوتاه در خروجی‌ها جداً خودداری شود.
• برد نباید در معرض رطوبت یا شرایط نامناسب محیطی قرار گیرد.
• نصب اشتباه ممکن است باعث آسیب جدی به BMS شود.

 جمع‌بندی:

ماژول BMS 6S/7S 60A یک سیستم مدیریت و حفاظت باتری برای پک‌های لیتیوم یون است که با کنترل ولتاژ سلول‌ها و نظارت بر شرایط عملکردی، از بروز خطاهای الکتریکی جلوگیری می‌کند. این برد با اعمال حفاظت در برابر شارژ و دشارژ غیرمجاز، جریان اضافی و اتصال کوتاه، موجب افزایش ایمنی پک باتری می‌شود، وجود سنسور دما و سیستم بالانس سلول‌ها در این ماژول، پایداری عملکرد و طول عمر باتری را در کاربردهای مختلف بهبود می‌دهد.
