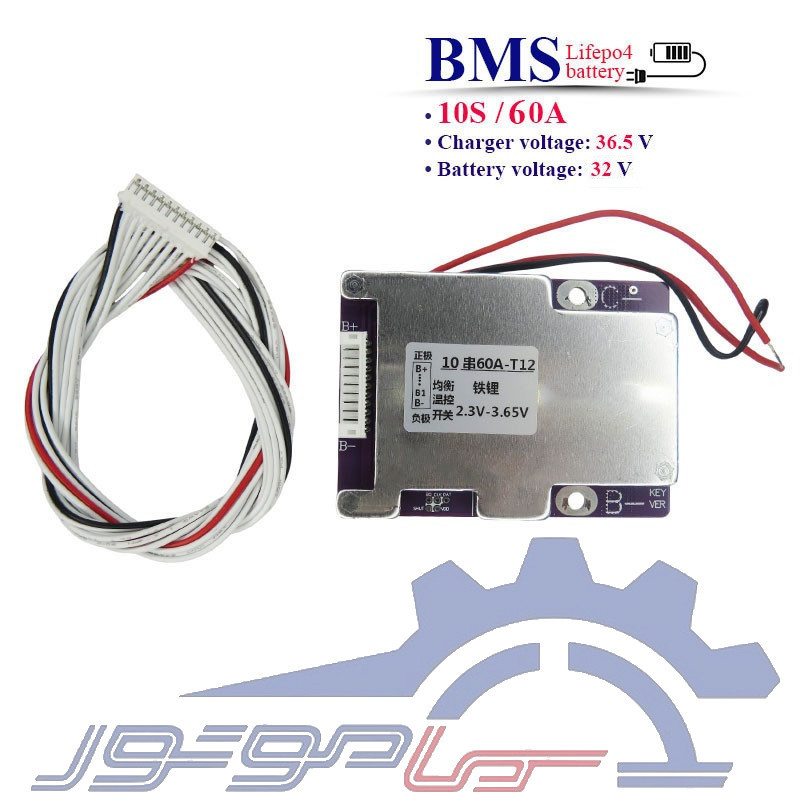

ماژول محافظ باتری لیتیوم فسفات 10 سل 60 آمپر

مرجع BMS00201

نوع BMS: لیتیوم فسفات (LiFePO4)
تعداد سلول: 10 سل
جریان کاری: 60 آمپر
ولتاژ کاری: 32 ولت
حداکثر ولتاژ شارژ: 36.5 ولت
محدوده ولتاژ هر سلول: 2.3 تا 3.65 ولت
دارای حفاظت کامل (شارژ / دشارژ / اتصال کوتاه / جریان اضافی)
دارای سیستم کنترل و مدیریت سلول‌ها
قابلیت نصب کلید روشن/خاموش
دارای سوکت سیم‌کشی سلول‌ها

توضیحات
جزئیات محصول

توضیحات

📌 ماژول محافظ باتری لیتیوم فسفات 10 سل 60 آمپر (BMS 10S 60A)🔋

ماژول BMS 10S 60A برای مدیریت و حفاظت پک‌های باتری لیتیوم آهن فسفات (LiFePO4) طراحی شده و نقش مهمی در کنترل عملکرد سلول‌ها دارد. این برد با نظارت مداوم بر ولتاژ هر سلول، از بروز مشکلاتی مانند شارژ بیش از حد، کاهش بیش از حد ولتاژ، جریان غیرمجاز و اتصال کوتاه جلوگیری می‌کند و به پایداری عملکرد باتری کمک می‌کند.این مدل برای پک‌های 10 سل طراحی شده و با جریان کاری 60 آمپر، گزینه‌ای مناسب برای پروژه‌های ذخیره انرژی و سیستم‌های باتری با توان بالاتر محسوب می‌شود ، ولتاژ کاری این ماژول 32 ولت بوده و حداکثر ولتاژ شارژ آن 36.5 ولت است. همچنین محدوده ولتاژ هر سلول بین 2.3 تا 3.65 ولت تعریف شده که باعث عملکرد ایمن و استاندارد پک باتری می‌شود.

🧩 ویژگی‌ها:

محافظت در برابر شارژ بیش از حد سلول‌ها
جلوگیری از دشارژ بیش از حد باتری
حفاظت در برابر اضافه جریان و اتصال کوتاه
متعادل‌سازی ولتاژ بین سلول‌ها
بررسی و پایش وضعیت سلول‌های باتری
کمک به افزایش عمر و پایداری پک باتری
مناسب برای باتری‌های لیتیوم آهن فسفات (LiFePO4)
امکان نصب کلید روشن/خاموش
عملکرد پایدار در استفاده طولانی‌مدت
طراحی مناسب برای پک‌های 10 سل

🔧 کاربردها:

سیستم‌های ذخیره انرژی خورشیدی
برق اضطراری و UPS
پک‌های باتری لیتیوم فسفات سفارشی
پروژه‌های DIY و الکترونیکی
تجهیزات قابل حمل مبتنی بر باتری‌
اسکوتر و دوچرخه برقی
سیستم‌های مخابراتی و کنترلی
پروژه‌های رباتیک و صنعتی سبک

⚙️ عملکرد حفاظتی:

جلوگیری از افزایش بیش از حد ولتاژ سلول‌ها
جلوگیری از کاهش بیش از حد ولتاژ
محافظت در برابر جریان غیرمجاز
قطع در برابر اتصال کوتاه
کنترل شرایط غیرعادی در عملکرد باتری

📐 سیم‌کشی:

در این ماژول ، سیم‌های بالانس به نقاط بین سلول‌ها متصل می‌شوند و ترتیب اتصال باید دقیق رعایت شود:

B- به منفی سلول اول
B1 به اتصال بین سلول اول و دوم
B2 به اتصال بین سلول دوم و سوم
B3 به اتصال بین سلول سوم و چهارم
B4 به اتصال بین سلول چهارم و پنجم
B5 به اتصال بین سلول پنجم و ششم
B6 به اتصال بین سلول ششم و هفتم
B7 به اتصال بین سلول هفتم و هشتم
B8 به اتصال بین سلول هشتم و نهم
B9 به اتصال بین سلول نهم و دهم
B+ به مثبت سلول دهم

پس از تکمیل سیم کشی سلول ها، اتصالات مربوط به شارژر و مصرف کننده به خروجی های تعیین شده روی برد متصل میشوند.

⚠️ نکات مهم:

فقط مناسب باتری‌های LiFePO4
سلول‌ها باید هم‌ظرفیت و هم‌ولتاژ باشند
ترتیب سیم‌های بالانس باید دقیق رعایت شود
از اتصال اشتباه B+ و B- خودداری شود
قبل از راه‌اندازی، سیم‌کشی بررسی شود
از اتصال کوتاه در خروجی جلوگیری شود
دور از رطوبت و شرایط نامناسب محیطی نگهداری شود

🧾 جمع‌بندی:

ماژول محافظ باتری لیتیوم فسفات 10 سل 60 آمپر (BMS 10S-60A) برای کنترل و حفاظت از پک‌های LiFePO4 طراحی شده است. این برد با مدیریت ولتاژ سلول‌ها و جلوگیری از شارژ و دشارژ بیش از حد ، از باتری در برابر آسیب‌های احتمالی محافظت می‌کند. همچنین با متعادل ‌سازی عملکرد سلول‌ها، باعث افزایش پایداری و عمر مفید پک باتری می‌شود و برای ساخت و نگهداری انواع پک‌های 10 سل گزینه‌ای مناسب به شمار می‌رود. 🔋

ADM_04

جزئیات محصول

مرجع BMS00201

مشخصات

نوع کالا: برد محافط باتری لیتیومی
وضعیت قطعه: نو
وزن (گرم): 77.95g
محافظت اضافه جریان: دارد
ابعاد: 12.8*56*78میلیمتر
سنسور دما: دارد
نوع باتری: لیتیوم فسفات
ولتاژ باتری(V): 32
ولتاژ شارژر(V): 36.5
تعداد سل: 10
تعداد MOSFET: 12
تعداد سل/ ولتاژ شارژر: 10 سل/36.5 ولت
پورت شارژر و خروجی: مشترک
جریان کاری مداوم: 51 الی 120 آمپر
