🔋 سیستم مدیریت باتری لیتیوم فسفات (LiFePO4 BMS)
باتری های لیتیوم آهن فسفات به دلیل پایداری بالا، طول عمر زیاد و عملکرد ایمن، یکی از بهترین گزینه ها برای استفاده در سیستم های ذخیره انرژی، خودروهای برقی و تجهیزات صنعتی هستند. با این وجود، این باتری ها برای عملکرد صحیح و ایمن نیاز به یک سیستم کنترلی دارند تا وضعیت سلول ها به صورت دقیق مدیریت شود. این وظیفه بر عهده سیستم مدیریت باتری یا BMS است.
BMS به عنوان بخش کنترلی پک باتری، شرایط شارژ و دشارژ را کنترل کرده و از آسیب دیدن سلول ها در شرایط غیر استاندارد جلوگیری میکند.
❓ نقش BMS در باتری های LiFePO4 چیست؟
- در پکهای چند سلولی، اختلاف ولتاژ بین سلول ها در طول زمان طبیعی است. اگر این اختلاف کنترل نشود، باعث کاهش ظرفیت و افت عملکرد باتری میشود.
- سیستم BMS با مدیریت دقیق ولتاژ و جریان هر سلول، کمک میکند باتری در شرایط پایدار کار کند و از بروز مشکلاتی مثل:
- شارژ بیش از حد
- تخلیه بیش از حد
- ناهماهنگی بین سلولها
- آسیبهای ناشی از جریان بالا جلوگیری میکند.

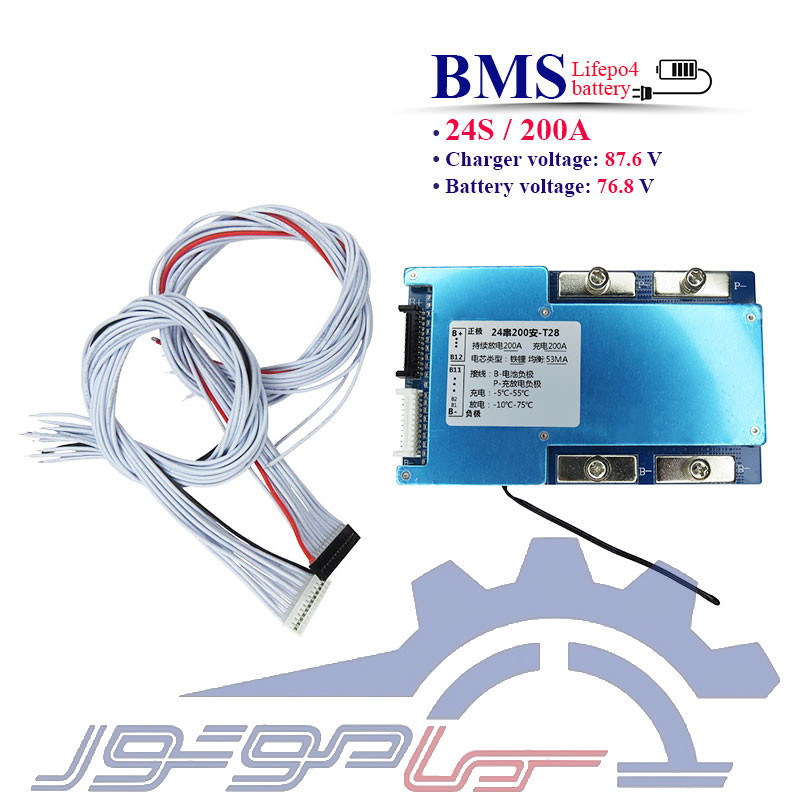

🔧 کاربردهای BMS 24S 200A:
- سیستم های ذخیره انرژی خورشیدی
- خودروها و وسایل نقلیه برقی
- موتور و سه چرخه های برقی
- UPS و منابع تغذیه اضطراری
- پروژههای صنعتی و باتریهای پرقدرت
✅ مزایای استفاده از BMS:
- کنترل دقیق وضعیت سلول ها
- محافظت کامل در برابر خطاهای الکتریکی
- عملکرد پایدار در جریان های بالا
- افزایش عمر مفید باتری
- مناسب برای سیستم های سنگین و صنعتی
⚠️هشدارها و نکات ایمنی:
- هرگز از BMS لیتیوم یون برای پک لیتیوم فسفات استفاده نکنید. زیرا ولتاژ کاری متفاوت است.
- از ضربه زدن یا وارد کردن فشار به برد BMS پرهیز کنید.
- BMS را باز نکنید و در ساختار آن تغییر ایجاد نکنید.
- هیتسینک فلزی برد را خراش ندهید یا آسیب نزنید؛ خطر رسانا شدن وجود دارد. همچنین هیتسینک BMS نباید مستقیماً به سلول ها متصل شود.
- تماس مستقیم BMSبا نوار نیکل یا هسته سلول ممنوع است.
- ترتیب اتصال سیمهای B0 تا B+ را کاملاً رعایت کنید؛ هرگونه اشتباه منجر به سوختن مدار خواهد شد.
- استفاده از دو BMS بهصورت سری یا موازی ممنوع است.
- از اتصال اشتباه سیم ها خودداری کنید؛ ترتیب سیم کشی باید دقیق باشد.
- ابتدا سیم کشی سلول ها را کامل کنید، سپس خروجی P+ و P- را به شارژر یا بار متصل نمایید.
- از اتصال مستقیم P+ و P- به یکدیگر جداً خودداری کنید؛ این کار باعث آسیب ماسفت ها میشود.
- تمام سلول ها باید از یک مدل، با ظرفیت و ولتاژ برابر باشند.
- از ترکیب سلول های قدیمی و جدید یا برندهای مختلف در یک پک باتری اجتناب کنید.
- در لحیم کاری، از گرم شدن بیش از حد سلول ها جلوگیری کنید.
- در زمان نصب، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید.
- ضخامت ورق نیکل یا باس بار باید با توان خروجی سیستم هماهنگ باشد؛ ضخامت نامناسب باعث افت ولتاژ یا داغ شدن مسیر جریان میشود.
- از تماس BMS با آب و رطوبت خودداری کنید؛ خطر اتصال کوتاه وجود دارد.
- باتری را فقط در محدوده دمای مجاز شارژ و دشارژ کنید؛ شارژ در دمای زیر صفر مجاز نیست.
- حتماً از سنسور دما (NTC) برای پایش دمای پک استفاده کنید.
- پس از نصب، از عملکرد صحیح بالانسر، حفاظت در برابر ولتاژ بالا و قطع تخلیه پایین اطمینان حاصل کنید.
📐دستورالعمل سیم کشی:
🔋1- اتصال باتری ها
- اتصال کابل 23 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
- اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
- اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
- اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
- ......
- اتصال B23+: نقطه اتصال بین سلول 23 و 24 به B23+ وصل شود.
- اتصال +B:سر مثبت سل آخر به +B وصل شود.
🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.
🧾 جمع بندی:
BMS 24 سل 200 آمپر یک ماژول ضروری برای مدیریت پک های باتری لیتیوم فسفات است که با کنترل دقیق ولتاژ و جریان، باعث افزایش ایمنی، پایداری و طول عمر سیستم باتری میشود.
