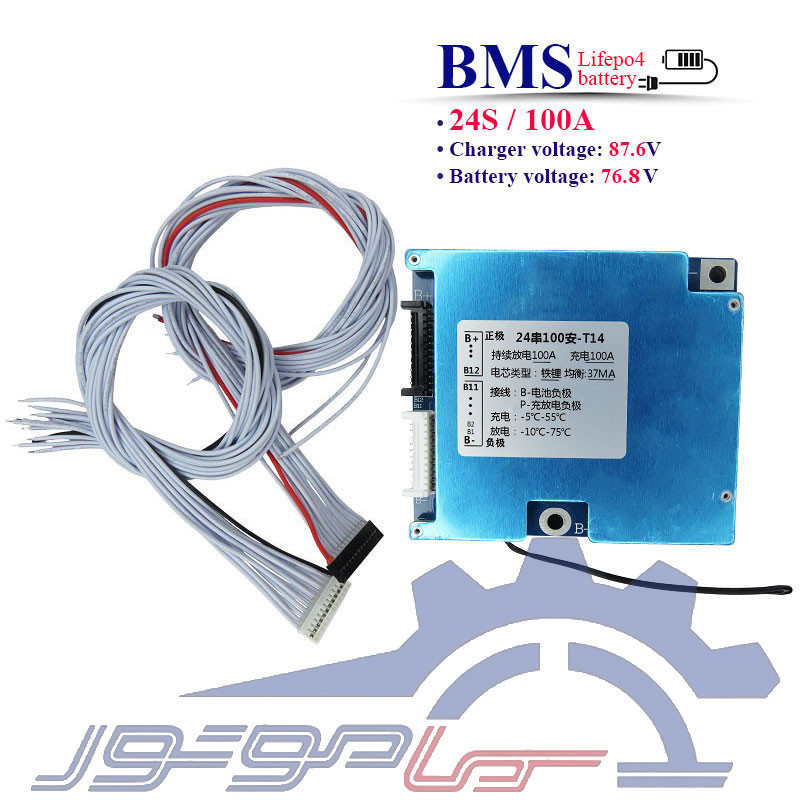

ماژول محافظ شارژ باتری لیتیوم فسفات 24 سل 100 آمپر

مرجع BMS00221

برد محافظ باتری لیتیوم فسفات 24 سل
حداکثر جریان کاری مداوم: 100 آمپر
ولتاژ کاری:76.8 ولت
حداکثر ولتاژ شارژر:87.6 ولت
پورت شارژر: مشترک با خروجی (-P)
ایجاد تعادل بین سلول‌ها
تعداد ماسفت: 14
دارای سنسور دما
محافظت در برابر شارژ و دشارژ بیش از حد، اتصال کوتاه، جریان بیش از حد

توضیحات
جزئیات محصول

توضیحات

🔋 ماژول محافظ باتری لیتیوم فسفات 24 سل 100 آمپر

ماژول محافظ باتری 24 سل 100 آمپر یک برد مدیریت باتری BMS ویژه پک‌های لیتیوم آهن فسفات (LiFePO4) است که با هدف افزایش ایمنی، بهبود عملکرد و حفاظت از سلول‌های باتری طراحی شده است. این برد با پایش مداوم ولتاژ، جریان و دمای باتری، شرایط کاری پک را کنترل کرده و از آسیب‌های احتمالی جلوگیری می‌کند، باتری‌های LiFePO4 به دلیل طول عمر بالا، ایمنی مناسب و پایداری حرارتی مطلوب، در سیستم‌های ذخیره انرژی، تجهیزات صنعتی و وسایل نقلیه برقی کاربرد گسترده‌ای دارند. استفاده از یک BMS مناسب در این باتری‌ها نقش مهمی در حفظ سلامت سلول‌ها و افزایش طول عمر مجموعه باتری ایفا می‌کند.

⚙️ مشخصات فنی:

مناسب برای باتری‌های لیتیوم آهن فسفات (LiFePO4)
تعداد سلول: 24 سل (24S)
ولتاژ نامی پک باتری: 76.8 ولت
حداکثر ولتاژ شارژ: 87.6 ولت
جریان کاری مداوم: 100 آمپر
پورت شارژ و دشارژ مشترک (P-)
تعداد ماسفت قدرت: 14 عدد
مجهز به سنسور دما
دارای کابل اتصال سلول‌ها

🛡️ قابلیت‌های حفاظتی:

حفاظت در برابر شارژ بیش از حد
حفاظت در برابر تخلیه بیش از حد باتری
حفاظت در برابر اضافه جریان
حفاظت در برابر اتصال کوتاه
حفاظت دمایی
کنترل و نظارت بر وضعیت سلول‌ها

🔧 موارد استفاده:

سیستم‌های ذخیره انرژی خورشیدی
باتری‌های پشتیبان UPS
خودروهای برقی
موتورسیکلت و اسکوتر برقی
تجهیزات صنعتی
سیستم‌های برق اضطراری

⚠️ نکات مهم:

این BMS فقط برای باتری‌های LiFePO4 طراحی شده است.
از استفاده این برد برای باتری‌های لیتیوم یون با ولتاژ سلولی متفاوت خودداری کنید.
ترتیب اتصال سیم‌های بالانس باید کاملاً مطابق نقشه سیم‌کشی انجام شود.
هرگونه اشتباه در سیم‌بندی می‌تواند باعث آسیب دائمی به برد شود.
از اتصال کوتاه کردن خروجی‌های برد خودداری نمایید.
تمامی سلول‌های پک باید از یک نوع، ظرفیت و ولتاژ یکسان باشند.
از ترکیب سلول‌های فرسوده و نو در یک پک استفاده نکنید.
سنسور دما باید در تماس مناسب با پک باتری قرار گیرد.
از تماس مستقیم برد با رطوبت و آب جلوگیری شود.
در هنگام نصب، عایق‌بندی مناسب بین BMS و سلول‌ها رعایت گردد.

📐 راهنمای اتصال

🔋 اتصال باتری ها:

اتصال کابل 13 و 12 پین خروجی به گونه‌ای که کابل قرمز رنگ به +B و کابل مشکی رنگ به -B متصل باشد.
اتصال B-: سیم منفی از قطب منفی سلول اول (پایین‌ترین ولتاژ) به B- وصل شود.
اتصال B1+: نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
اتصال B2+: نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
اتصال B23+: نقطه اتصال بین سلول 23 و 24 به B23+ وصل شود.
اتصال +B: سر مثبت سلول آخر به +B وصل شود.

🚨 نکته: دقت کنید ترتیب اتصال و سیم‌بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

🔌 اتصال خروجی و شارژر:

-P: این پایه برای خروجی BMS به بار (مثلاً موتور، مدار، اینورتر، کنترلر، لامپ و ...) و همچنین ورودی شارژر می‌باشد. (از این پایه برای شارژ باتری‌ها نیز استفاده می‌شود.)

برای اتصال سر مثبت بار و شارژر، سیم مثبت مستقیماً از +B باتری گرفته شده و به خروجی مثبت بار یا شارژر متصل می‌شود.

منفی بار و منفی شارژر باید به پایه P- متصل شوند.

🌡️ سنسور دما:

سنسور دما باید در مجاورت سلول‌های باتری نصب شود تا دمای پک به‌صورت مداوم پایش شده و در صورت افزایش یا کاهش غیرمجاز دما، سیستم حفاظتی فعال شود.

🧾 جمع‌بندی:

BMS لیتیوم فسفات 24 سل 100 آمپر با بهره‌گیری از 14 ماسفت قدرت و مدارهای حفاظتی متعدد، انتخابی مناسب برای ساخت پک‌های باتری پرقدرت و کاربردهای صنعتی و انرژی است و می‌تواند ایمنی و طول عمر مجموعه باتری را به میزان قابل توجهی افزایش دهد.
