🔋سیستم مدیریت وکنترل باتری لیتیوم یون

باتری های لیتیوم یون به دلیل ظرفیت بالا، وزن کم و طول عمر مفید، در بسیاری از تجهیزات الکترونیکی، ابزارهای شارژی، ربات ها و پروژه های DIY استفاده می شوند. با این حال، استفاده از این نوع باتری بدون سیستم محافظ یا BMS (Battery Management System) می تواند خطرناک باشد.

برای عملکرد بدون نقص این باتری ها، به یک ساختار الکترونیکی پیشرفته به نام سیستم مدیریت باتری (BMS) نیاز است.

سیستم مدیریت باتری (Battery Management System – BMS) مجموعه ای از سخت افزار و نرم افزار است که برای نظارت، کنترل و محافظت از باتری های قابل شارژ (به ویژه باتری های لیتیوم یونی) طراحی شده است. هدف اصلی BMS تضمین عملکرد ایمن، پایدار و طول عمر بالای باتری در کاربردهای مختلف مانند خودروهای برقی، تجهیزات الکترونیکی، سیستم های ذخیره سازی انرژی و غیره است.

🔧کاربردهای رایج BMS

1. سیستم های ذخیره انرژی خانگی (Solar ESS)
2. خودروهای الکتریکی سبک (دوچرخهو اسکوتر برقی)
3. UPS و پشتیبان برق
4. باتری های صنعتی و تجاری
5. سیستم های خورشیدی و نیروگاه های تجدیدپذیر

🧩 اجزای اصلی BMS Li-ion

• مدار اندازه گیری ولتاژ هر سلول
• مدار اندازه گیری جریان (شانت یا سنسور هال)
• سنسورهای دما (NTC/PTC)
• میکروکنترلر یا پردازنده مرکزی
• مدار بالانس سلول ها (Passive یا Active Balancing)
• ماسفت های حفاظتی

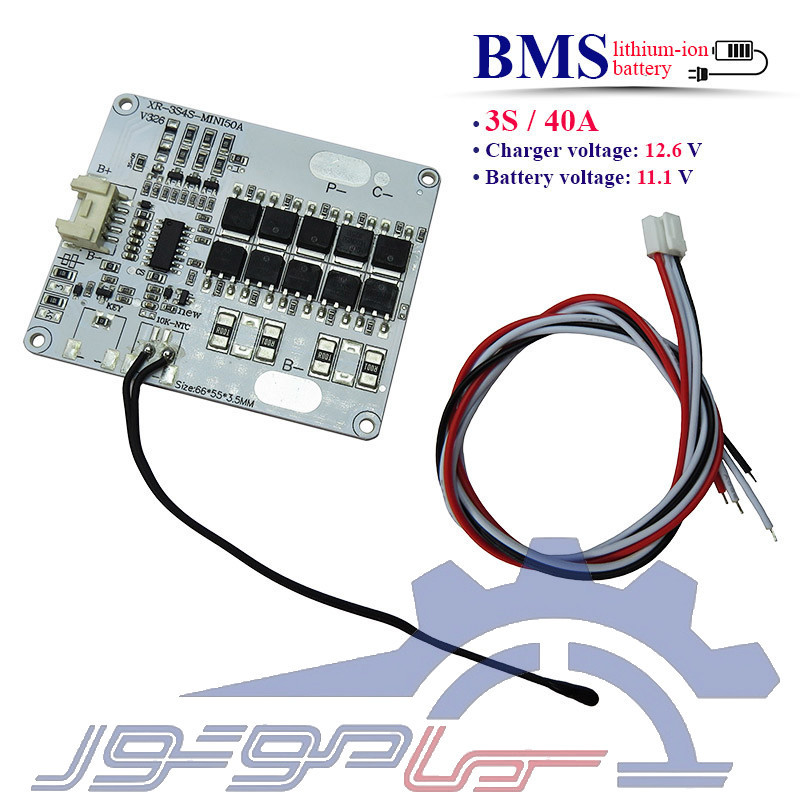

✅ویژگی مهم ماژول 3S-40A

این محصول یک ویژگی جالب و کاربردی دارد: می‌توان با نصب یک کلید روی برد، خروجی را به‌راحتی قطع و وصل کرد. برای این کار کافی است مقاومت موجود روی برد را باز کرده و به‌جای آن از یک سوکت استفاده شود. این قابلیت به‌نوعی مانند یک کلید داخلی عمل می‌کند و دیگر نیازی به افزودن کلید جداگانه نیست. هر جا که این کانکتور دیده شود، نشان‌دهنده وجود یک سوییچ داخلی برای کنترل خروجی است، که مزیتی ویژه در طراحی این محصول به شمار می‌آید.

✅ مزایای استفاده از BMS Li-ion

• جلوگیری از شارژ و دشارژ بیش از حد
• افزایش عمر مفید باتری
• بهبود کارایی و عملکرد در طول زمان
• ایمنی بیشتر نسبت به باتری های بدون BMS
• کاهش ریسک آسیب، انفجار یا آتش سوزی
• پایش سلامت سلول ها و تشخیص سریع خطاها
• تعادل دقیق ولتاژ بین سلول ها
• افزایش بازده سیستم و کاهش هزینه های نگهداری

⚠️هشدارها و نکات ایمنی

• هرگز از BMS لیتیوم یون برای پک لیتیوم فسفات استفاده نکنید. زیرا ولتاژ کاری متفاوت است.
• از ضربه زدن یا وارد کردن فشار به برد BMS پرهیز کنید.
• BMS را باز نکنید و در ساختار آن تغییر ایجاد نکنید.
• هیتسینک فلزی برد را خراش ندهید یا آسیب نزنید؛ خطر رسانا شدن وجود دارد. همچنین هیتسینک BMS نباید مستقیماً به سلول‌ها متصل شود.
• تماس مستقیم BMSبا نوار نیکل یا هسته سلول ممنوع است.
• ترتیب اتصال سیم‌های B0 تا B+ را کاملاً رعایت کنید؛ هرگونه اشتباه منجر به سوختن مدار خواهد شد.
• استفاده از دو BMS به‌صورت سری یا موازی ممنوع است.
• از اتصال اشتباه سیم‌ها خودداری کنید؛ ترتیب سیم‌کشی باید دقیق باشد.
• ابتدا سیم‌کشی سلول‌ها را کامل کنید، سپس خروجی P+ و P- را به شارژر یا بار متصل نمایید.
• از اتصال مستقیم P+ و P- به یکدیگر جداً خودداری کنید؛ این کار باعث آسیب ماسفت‌ها می‌شود.
• تمام سلول‌ها باید از یک مدل، با ظرفیت و ولتاژ برابر باشند.
• از ترکیب سلول‌های قدیمی و جدید یا برندهای مختلف در یک پک باتری اجتناب کنید.
• در لحیم‌کاری، از گرم شدن بیش از حد سلول‌ها جلوگیری کنید.
• در زمان نصب، اقدامات ضد الکتریسیته ساکن، ضد آب و ضد گردوغبار را رعایت کنید.
• ضخامت ورق نیکل یا باس بار باید با توان خروجی سیستم هماهنگ باشد؛ ضخامت نامناسب باعث افت ولتاژ یا داغ شدن مسیر جریان می‌شود.
• از تماس BMS با آب و رطوبت خودداری کنید؛ خطر اتصال کوتاه وجود دارد.
• باتری را فقط در محدوده دمای مجاز شارژ و دشارژ کنید؛ شارژ در دمای زیر صفر مجاز نیست.
• حتماً از سنسور دما (NTC) برای پایش دمای پک استفاده کنید.
• پس از نصب، از عملکرد صحیح بالانسر، حفاظت در برابر ولتاژ بالا و قطع تخلیه پایین اطمینان حاصل کنید.

📐دستورالعمل سیم کشی:

🔋1- اتصال باتری ها

• اتصال کابل 4 پین خروجی به طوریکه کابل قرمز رنگ به +B وکابل مشکی رنگ به -B متصل باشد.
• اتصال -B:سیم منفی از قطب منفی سلول اول (پایین ترین ولتاژ) به -B وصل شود.
• اتصال B1+:نقطه اتصال بین سلول اول و دوم به B1+ وصل شود.
• اتصال B2+:نقطه اتصال بین سلول دوم و سوم به B2+ وصل شود.
• اتصال +B:سر مثبت سل آخر به +B وصل شود.

🚨 نکته: دقت کنید ترتیب اتصال و سیم بندی صحیح باشد تا BMS دچار آسیب و سوختگی نشود.

🔌2- اتصال خروجی و شارژر

-P:این پایه برای خروجی منفی BMS به بار (مثلاً موتور، مدار، لامپ) و برای اتصال سر مثبت بار از +B باتری به خروجی مثبت بار سیم کشی می شود.ین پایه برای ورودی منفی شارژر نیز می باشد. و برای اتصال سر مثبت شارژر از +B باتری به خروجی مثبت بار سیم کشی می شود.

🧾 جمع بندی

BMS بخش کلیدی و حیاتی هر سیستم ذخیره سازی انرژی مبتنی بر باتری لیتیوم یونی است. بدون BMS، استفاده از این باتری ها بسیار خطرناک و غیراقتصادی خواهد بود. انتخاب نوع و طراحی صحیح BMS نقش تعیین کنندهای در عملکرد نهایی سیستم دارد. با پیشرفت فناوری، BMSها نیز هوشمندتر، دقیق تر و ایمن تر شده اند، تا جایی که در صنایع حمل و نقل، انرژی و الکترونیک مصرفی، یکی از حیاتی ترین اجزاء سیستم به شمار میروند.
