مرجع: BMS00108

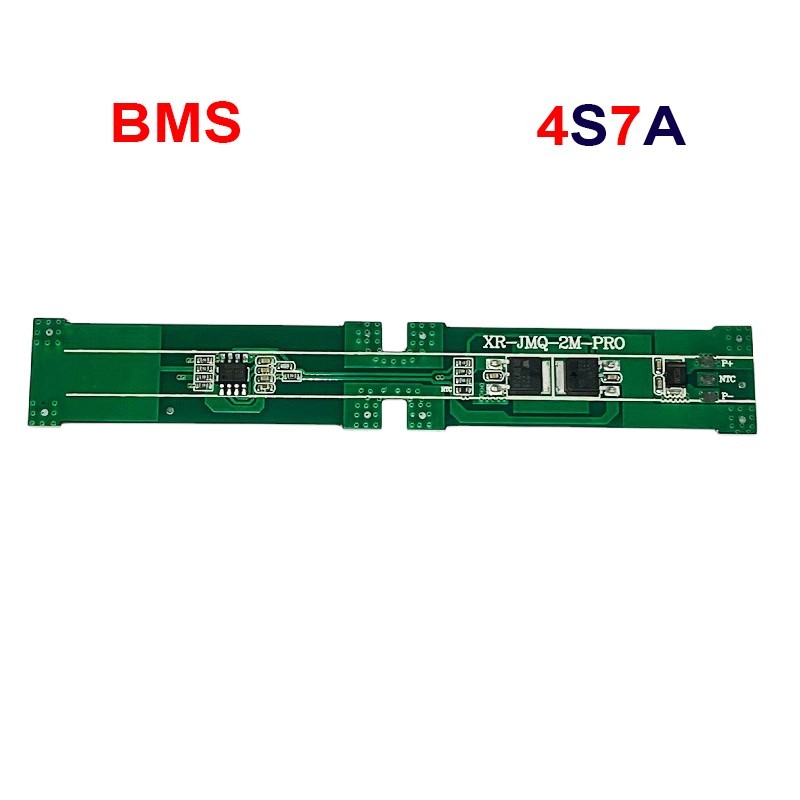

ماژول محافظ باتری لیتیومی 4 سل 7 آمپر مدل BMS 4S 7A یک برد مدیریت شارژ و دشارژ مخصوص پکهای باتری لیتیوم-یون یا لیتیوم پلیمر با پیکربندی 4 سل (4S) میباشد. این ماژول بهصورت هوشمند عملیات محافظت در برابر اضافهولتاژ، افت ولتاژ، جریان کشی بیش از حد (Overcurrent)، اتصال کوتاه و شارژ بیش از اندازه را انجام میدهد. حداکثر جریان خروجی آن 7 آمپر است و برای باتریهای با ظرفیت متوسط بسیار مناسب است.
ماژول BMS (Battery Management System) 4S 7A یک مدار الکترونیکی حیاتی برای کنترل و مدیریت باتریهای لیتیومی 4 سل میباشد. این ماژول طراحی شده تا از باتری در برابر خطراتی مثل اضافهشارژ، تخلیه بیشازحد، اتصال کوتاه، جریان کشی بیش از ظرفیت و عدم تعادل ولتاژی بین سلولها محافظت کند. این نوع حفاظتها برای افزایش طول عمر باتری و جلوگیری از خطرات مانند آتشسوزی و آسیبدیدگی باتری الزامی است.
| ویژگی | مقدار |
|---|---|
| ولتاژ کاری | 14.8 ولت (4 سل لیتیومی) |
| حداکثر ولتاژ شارژ | 16.8 ولت |
| تعداد سلول | 4 سلول به صورت سری (4S) |
| جریان نامی | 7 آمپر |
| حفاظت در برابر شارژ بیش از حد | دارد (4.25±0.05V) |
| حفاظت در برابر تخلیه بیش از حد | دارد (2.50±0.08V) |
| حفاظت در برابر جریان بیشازحد | دارد (حدود 10-12 آمپر) |
| حفاظت اتصال کوتاه | دارد (با تاخیر قطع < 1s) |
| دمای کاری | -20 تا +60 درجه سانتیگراد |
افزایش طول عمر باتری با موازنه ولتاژی بین سلولها (در برخی مدلها با قابلیت balancing).
پایداری و ایمنی بالا در شارژ و دشارژ باتری، مناسب برای پروژههای حساس.
نصب آسان و بدون نیاز به میکروکنترلر یا مدار کنترل خارجی.
راهاندازی مستقیم پک باتری لیتیومی 4S با توان مصرفی تا 100 وات (با فرض ولتاژ 14.8V و جریان 7A).
B+ : اتصال به سر مثبت کل پک باتری B- : اتصال به سر منفی کل پک باتری B1 : بین سلول اول و دوم B2 : بین سلول دوم و سوم B3 : بین سلول سوم و چهارمP+ : خروجی مثبت به بار یا شارژر P- : خروجی منفی به بار یا شارژر نکته مهم: هنگام لحیمکاری یا نصب، ابتدا سیمهای مربوط به باتری (B+, B-, B1-B3) را متصل کنید، سپس خروجیها (P+, P-) را به بار یا شارژر متصل نمایید. هرگز ترتیب را برعکس نکنید چون ممکن است به مدار آسیب برسد.
پکهای باتری لیتیومی ابزار شارژی (دریل، دستگاه برش، پیچگوشتی برقی)
سیستمهای تغذیه اضطراری (UPS)
دوچرخه و اسکوتر برقی سبک
چراغهای روشنایی قابل حمل و پاوربانکهای پرظرفیت
پروژههای DIY و سیستمهای الکترونیکی پرتابل
برای استفادههای سنگین (جریان بالای 7 آمپر) مناسب نیست.
از نصب در مکانهای مرطوب یا گرم خودداری شود.
در صورتی که باتری عدم توازن ولتاژ شدید دارد، ابتدا با شارژر بالانسر آن را تنظیم کنید.
بههیچوجه برای باتریهای لیتیوم فسفات (LiFePO4) مناسب نیست.
