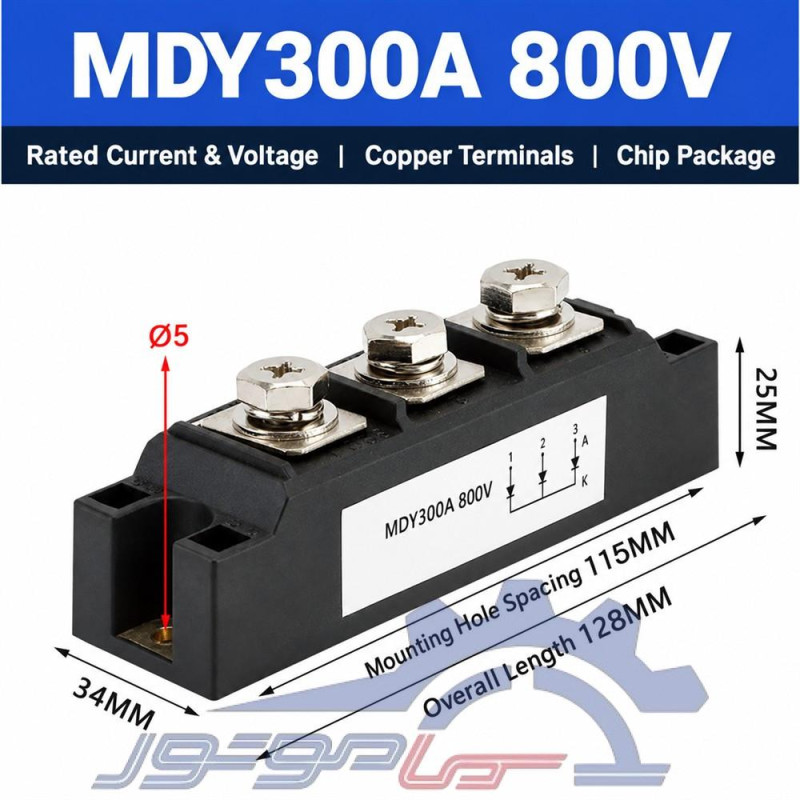

ابعاد MDY300A
  • ابعاد MDY300A
  • ماژول دیود کاتد مشترک

ماژول دیود کاتد مشترک MDY300A، ۳۰۰ آمپر ۸۰۰ ولت

CMD00043

🔌 ماژول دیود قدرت MDY300A-800V
⚡ جریان نامی ۳۰۰ آمپر
🛡️ ولتاژ معکوس ۸۰۰ ولت
🔀 سه دیود با کاتد مشترک
🔩 سه ترمینال پیچی
🧱 صفحه پایه مسی
📏 ابعاد قطعه ۱۲۸ × ۳۴ × ۲۵ میلی‌متر
🛠️ فاصله مراکز نصب ۱۱۵ میلی‌متر
📐 قطر سوراخ نصب ۵ میلی‌متر

5,500,000ریال
تعداد
موجود است

توضیحات

ماژول دیود قدرت MDY300A-800V

ماژول MDY300A دارای جریان نامی ۳۰۰ آمپر و ولتاژ معکوس ۸۰۰ ولت میباشد. نقشه ارسالی سه دیود با کاتد مشترک K و آندهای شماره‌گذاری‌شده ۱، ۲ و ۳ را نشان می‌دهد. این آرایش با پل دیود کامل چهارترمیناله متفاوت است.

ماژول دیود قدرت MDY300A با جریان نامی ۳۰۰ آمپر و ولتاژ نامی ۸۰۰ ولت، برای استفاده در مدارهای الکترونیک قدرت و سیستم‌های یکسوسازی طراحی شده است. این قطعه در تجهیزات صنعتی و مدارهای تبدیل توان، متناسب با مشخصات فنی و شرایط کاری سیستم، کاربرد دارد.

ساختار کاتد مشترک، امکان استفاده از ماژول را در مدارهایی که به این آرایش دیودی نیاز دارند فراهم می‌کند. برای انتخاب صحیح قطعه، باید جریان کاری، ولتاژ معکوس، شرایط حرارتی و آرایش پایه‌های اتصال بررسی شود.

نکات مهم هنگام نصب:

  • رعایت صحیح قطب‌بندی و اتصالات مطابق نقشه پایه‌ها.

  • استفاده از خنک‌کننده مناسب و رعایت شرایط حرارتی مجاز.

  • بررسی دیتاشیت سازنده پیش از نصب و بهره‌برداری.

ساختار و ابعاد

طول کلی ۱۲۸ میلی‌متر، عرض ۳۴ میلی‌متر و ارتفاع کلی ۲۵ میلی‌متر میباشد. فاصله مراکز سوراخ‌های نصب ۱۱۵ میلی‌متر و قطر سوراخ ۵ میلی‌متر است.

شماتیک و نصب

ترمینال‌ها روی عکس و شماتیک با شماره‌های ۱، ۲ و ۳ مشخص شده‌اند. مسیر مشترک با علامت K و سمت آند با A معرفی شده است. پیش از اتصال، شماتیک و نوع دسترسی به اتصال مشترک در قطعه واقعی بررسی شود؛ این صفحه محل اتصال اضافه‌ای را از روی حدس تعیین نمی‌کند. نصب و دفع حرارت باید متناسب با مدار قدرت انجام شوند.

جزئیات محصول
CMD00043
MDY300A-800V

مشخصات

نوع کالا
ماژول سه دیودی
طول محصول(میلیمتر)
128
نوع نصب
پیچی روی هیت‌سینک
ولتاژ معکوس (پیک)
800 ولت
تعداد ترمینال
3
جریان نامی (آمپر)
300
فاصله مراکز سوراخ‌های نصب (میلیمتر)
115
قطر سوراخ نصب (میلیمتر)
5
جنس صفحه پایه
مس؛ طبق متن فروشنده
عرض بدنه (میلی‌متر)
34
ارتفاع کلی (میلی‌متر)
25
آرایش دیود
کاتد مشترک؛ طبق نقشه ارسالی
